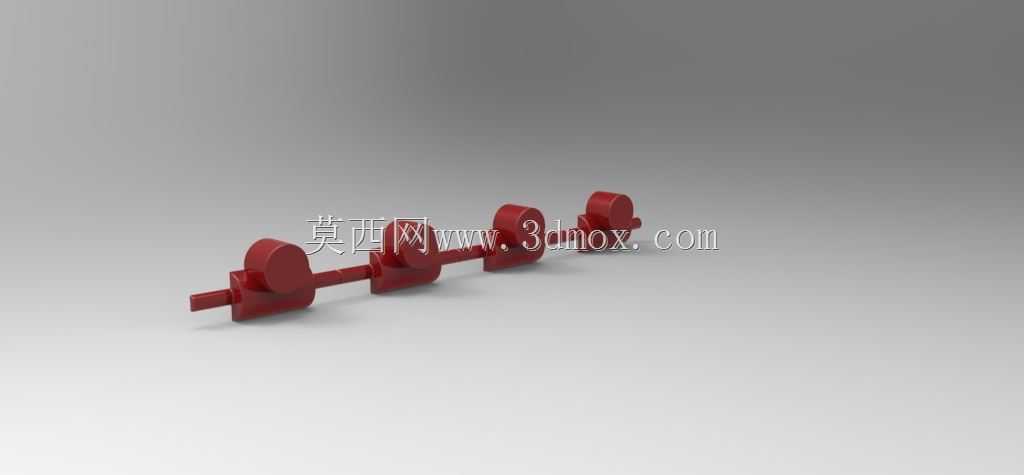

球墨铸铁树型连接轴结构三维设计

　　在常规的传动链路布局里，这类多凸台一体式轴件常被用在中低载荷的间歇传动工位，承担扭矩传递与工位定位的双重作用，区别于普通光轴或者单键槽轴，它的多组环形凸台是直接在轴体上铸造成型，后续只需要对轴颈配合面做精车加工，就能直接投入装配，省去了额外加装定位套、隔套的工序，能有效缩减装配环节的零件累计误差。从实际使用场景来看，这类轴件适配的工况多为低速、传动扭矩波动不大的设备，比如小型物料分选设备的拨料辊主轴、小型工装的定位转轴，或是通讯类设备内部的传动联动轴，因为球墨铸铁本身的减震性能优于普通碳钢，在频繁启停的工位上，能更好地吸收传动过程中的冲击振动，降低轴系配合面的磨损速率，延长整套传动组件的维护周期。

　　设计这类轴件的时候，首先要确认的是安装边界的尺寸约束：两端伸出的轴颈直径要和配套的滚动轴承内圈公差匹配，通常选k6的过渡配合，保证轴承内圈和轴同步转动不会出现跑内圈的问题；轴上相邻两个凸台之间的间距，要严格对应被驱动零件的安装宽度，凸台的端面要和轴中心线保持垂直，垂直度公差控制在0.02mm以内，避免装夹零件后出现偏摆，导致传动过程中产生额外的径向载荷。轴端的伸出长度要预留足够的锁紧空间，通常在轴端加工螺纹段，配圆螺母和止动垫圈来锁紧端部的轴承或者传动轮，防止运转过程中零件轴向窜动。

　　从结构设计的细节来看，凸台和轴体衔接的位置要做铸造圆角过渡，圆角半径通常取3-5mm，避免铸造过程中出现应力集中导致的冷裂缺陷，同时也能减少热处理环节的开裂风险。因为是球墨铸铁材质，铸造完成后要做时效处理，消除铸件的内应力，再进行后续的机加工，避免加工完成后零件出现变形，导致尺寸超差。轴上如果需要安装键来传递扭矩，键槽的位置要避开凸台的过渡圆角区域，键槽的宽度公差按照GB/T 1095的标准选取，通常选N9公差，和普通平键形成过渡配合，保证扭矩传递的稳定性。

　　实际选型应用的时候，要核算轴的扭转强度，因为球墨铸铁的抗扭强度和45号钢正火状态接近，但是塑性稍差，所以安全系数要比碳钢轴取高15%左右，避免过载的时候出现脆性断裂。安装的时候要注意，轴的支撑跨距不能过大，通常跨距和轴径的比值控制在15以内，如果跨距超过这个范围，要在中间增加辅助支撑，防止轴运转过程中出现挠曲变形，导致凸台定位的零件出现偏磨。另外这类一体式铸造轴的优势在于，相比多个零件套装的组合轴，它的同轴度更容易保证，因为所有凸台的定位基准都是同一根轴的中心线，一次装夹就能完成所有配合面的加工，同轴度误差可以控制在0.01mm以内，非常适合对工位定位精度有要求的传动场景，比如小型通讯设备里的触点切换转轴，每次转动的角度定位精度要求高，一体式的结构就能避免套装零件的间隙累积，保证定位的重复精度。

　　在日常维护层面，这类轴件的配合面只需要定期加注润滑脂，防止轴承位置出现干磨，因为球墨铸铁本身的自润滑性能优于钢材，即使偶尔出现缺油的情况，也不会短时间内出现严重的抱轴故障，这也是很多低速传动工位优先选用这类铸铁轴的原因。设计建模的时候，要注意给铸造拔模留出足够的斜度，通常沿轴向的拔模斜度取1:100，方便铸件从砂型中脱出，同时加工余量的选取要合理，轴颈位置的单边加工余量留2-3mm即可，凸台端面的加工余量留1.5mm，不需要留过多的加工余量，否则会破坏铸件表面的致密层，降低零件的耐磨性能。
