线缆缠绕承载送丝辊架结构设计

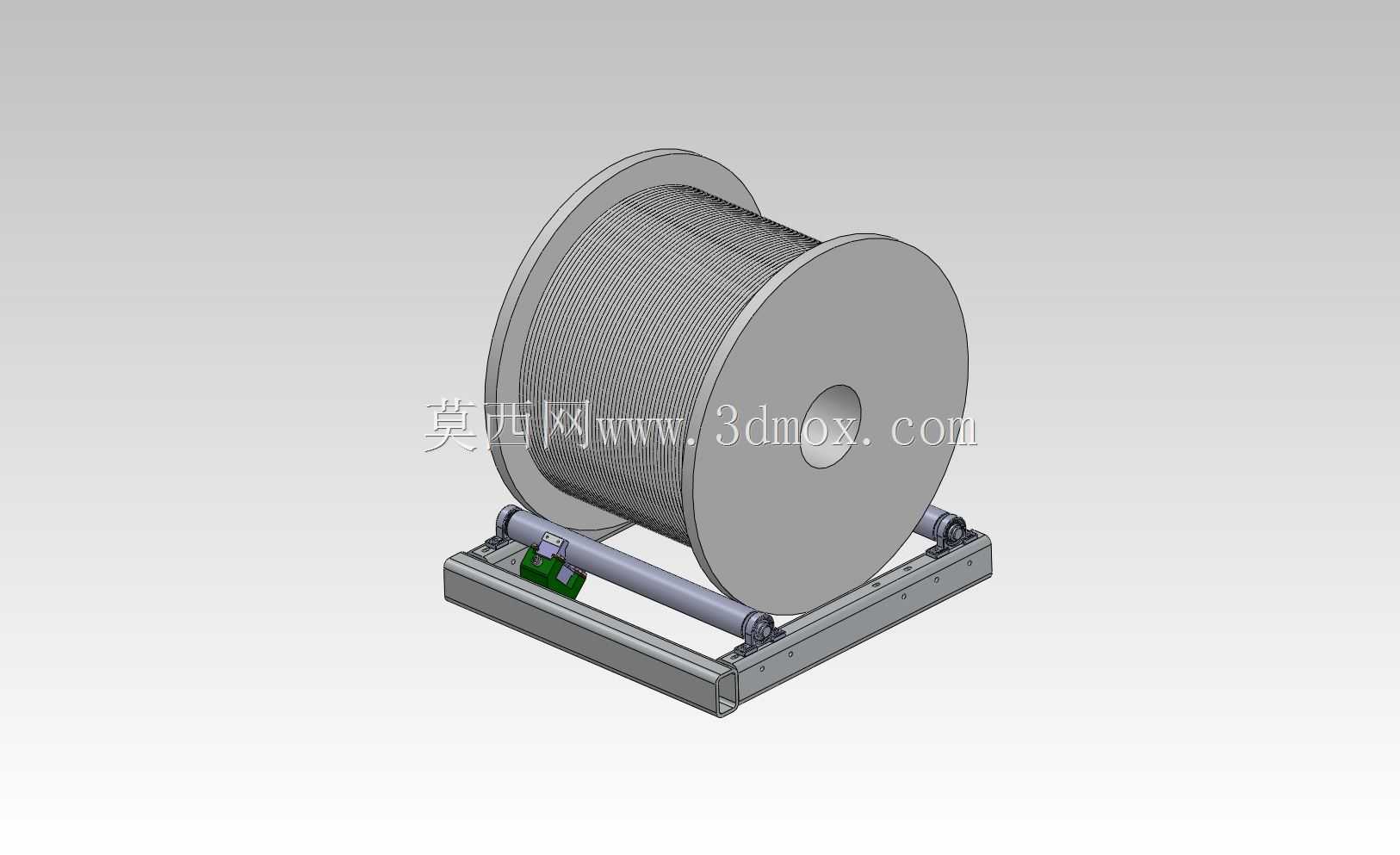

　　在通讯线缆布设、线材加工类生产场景中，这类带承托辊的线盘架是工位上极为常见的辅助工装，核心作用是承载大重量成卷线材，在送线过程中保持线盘转动顺畅，避免线缆打结、拖拽磨损，同时控制送线的阻尼感，匹配下游工位的走线速率。不同于简易的穿轴式线盘架，这套结构没有采用整根长轴贯穿线盘中心孔的安装方式，而是在底部设置两组平行的承托辊，直接将线盘放置在两根辊子之上，线盘转动时依靠与辊面的摩擦力带动承托辊同步转动，这种设计最大的优势是更换线盘时无需抽穿长轴，也不需要适配不同线盘的中心孔径，只要线盘的外径落在承托辊的支撑范围内，就可以直接放置使用，大幅缩减了换卷的辅助时间，尤其适合多规格线材频繁切换的加工工位。

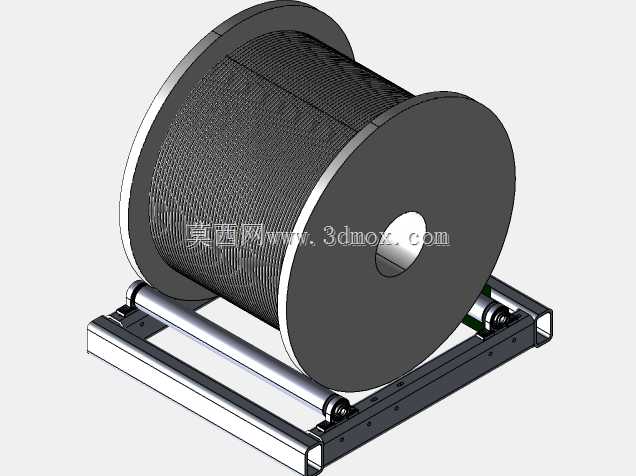

　　从结构细节来看，底部的承托框架采用矩形型材拼接成型，框架的宽度方向预留了足够的跨距，保证大直径线盘放置后不会出现侧倾，承托辊的两端通过带座轴承固定在框架两侧的安装板上，辊身表面做了滚花处理，增大与线盘端面外缘的摩擦力，避免线盘转动时出现打滑空转的情况。其中一侧的承托辊端部还设置了阻尼调节结构，通过调整压块对辊轴的抱紧力，可以控制线盘转动的阻力，避免下游工位停止拉线时，线盘因为惯性继续转动导致多余线缆松脱散乱。线盘本身采用两端大直径挡边、中间收窄卷筒的经典结构，挡边的高度根据常规成卷线缆的最大缠绕厚度设计，能够保证线缆缠绕时不会从侧边滑出，卷筒的内径尺寸匹配常规成卷线缆的卷绕内芯标准，中心的通孔是为了适配传统穿轴式安装场景预留，在这套辊架结构中该孔不承担安装定位作用，仅作为工艺孔存在。

　　安装边界方面，整套辊架的底部框架做了下沉式设计，放置在水平工位台面上时，框架底面与台面完全贴合，四个角位置预留了螺栓安装孔，可以根据工位需求直接通过螺栓固定在台面或者移动小车上，不需要额外制作安装转接板。线盘满载线缆时的整体重心落在两组承托辊的中心连线正下方，即使没有额外的压紧固定结构，线盘转动过程中也不会出现跳脱的情况。框架的侧边预留了阻尼结构的调节操作空间，操作人员站在工位正面就可以伸手调整阻尼大小，不需要探身到设备侧面操作，符合工位操作的人机工程要求。

　　实际应用中，这类结构除了用于通讯线缆的送线作业，也可以适配焊丝、塑料软管、细钢丝绳等多种成卷盘装物料的送料，只要物料的成卷形态是两端带挡边的盘状结构，都可以通过调整承托辊的间距来适配。设计过程中需要重点核算承托辊的承重能力，根据满载线盘的最大重量选择对应直径的辊轴和适配载荷的带座轴承，避免长时间承重后辊轴出现弯曲变形，导致线盘转动卡滞。同时承托辊的平行度需要控制在合理公差范围内，如果两根辊子出现角度偏差，线盘转动过程中会持续向一侧窜动，长期使用会磨损线盘挡边，甚至导致线缆从侧边滑出。框架的焊接拼接位置需要做去应力处理，避免长期承重后框架出现变形，导致两根承托辊的平行度超差。线盘的挡边外缘做了小角度的倒角处理，放置到承托辊上时可以起到导向作用，即使放置位置有小幅偏差，线盘自重下压过程中也会顺着倒角滑到正确的支撑位置，降低操作人员的对位难度。
