带加强肋结构的通讯设备外壳组件设计

　　在手持通讯终端、便携数据采集设备这类需要兼顾抗摔性能与内部空间利用率的产品结构设计中，外壳与内部加强肋的配合设计一直是结构工程师需要反复打磨的核心环节。这类壳体组件通常作为设备的外部承载结构，直接承担日常使用中的磕碰冲击、握持受力以及内部元器件的定位支撑作用，很多新手工程师在做这类结构时容易走两个极端：要么为了追求强度把壳体壁厚做的过厚，导致整机重量超标、注塑成型时出现缩痕翘曲；要么过度追求轻薄，省略必要的加强结构，导致设备跌落时壳体开裂、内部PCB板错位失效。

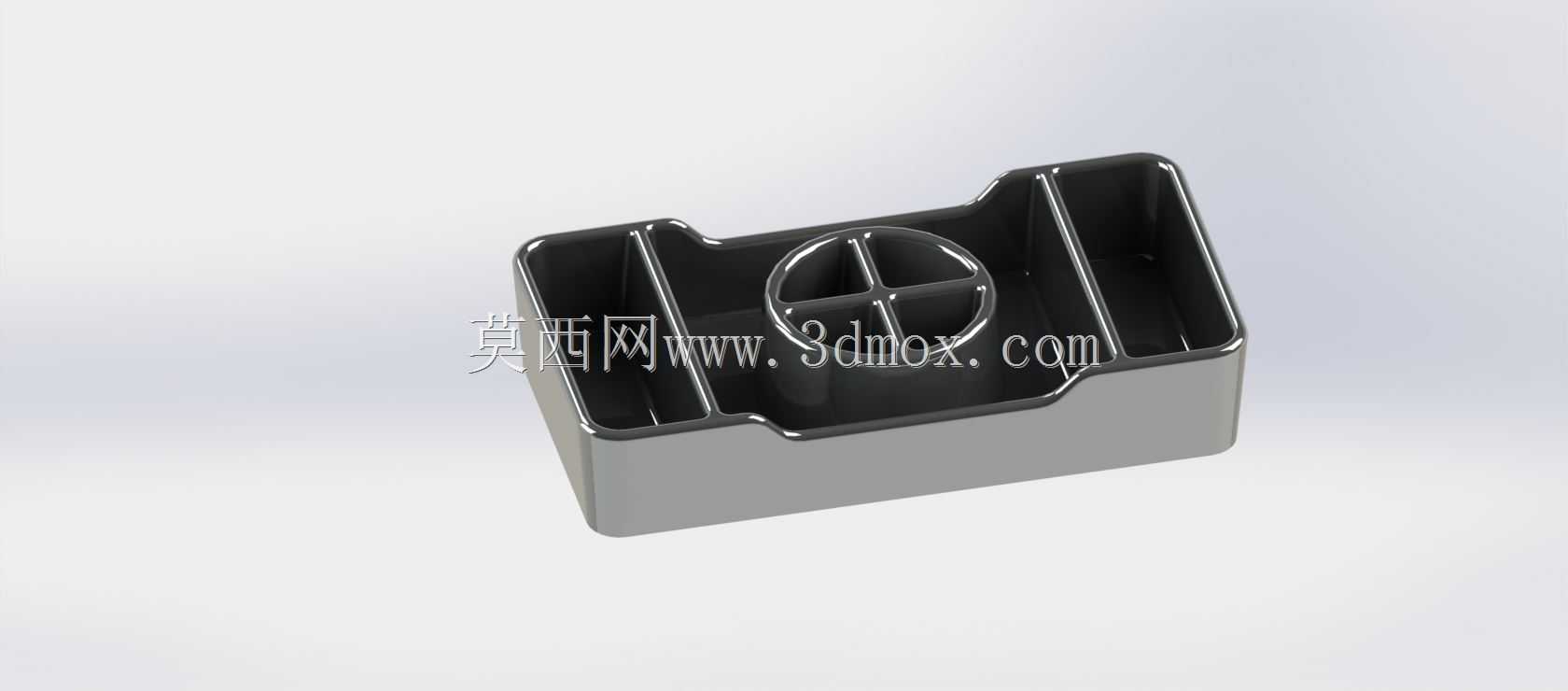

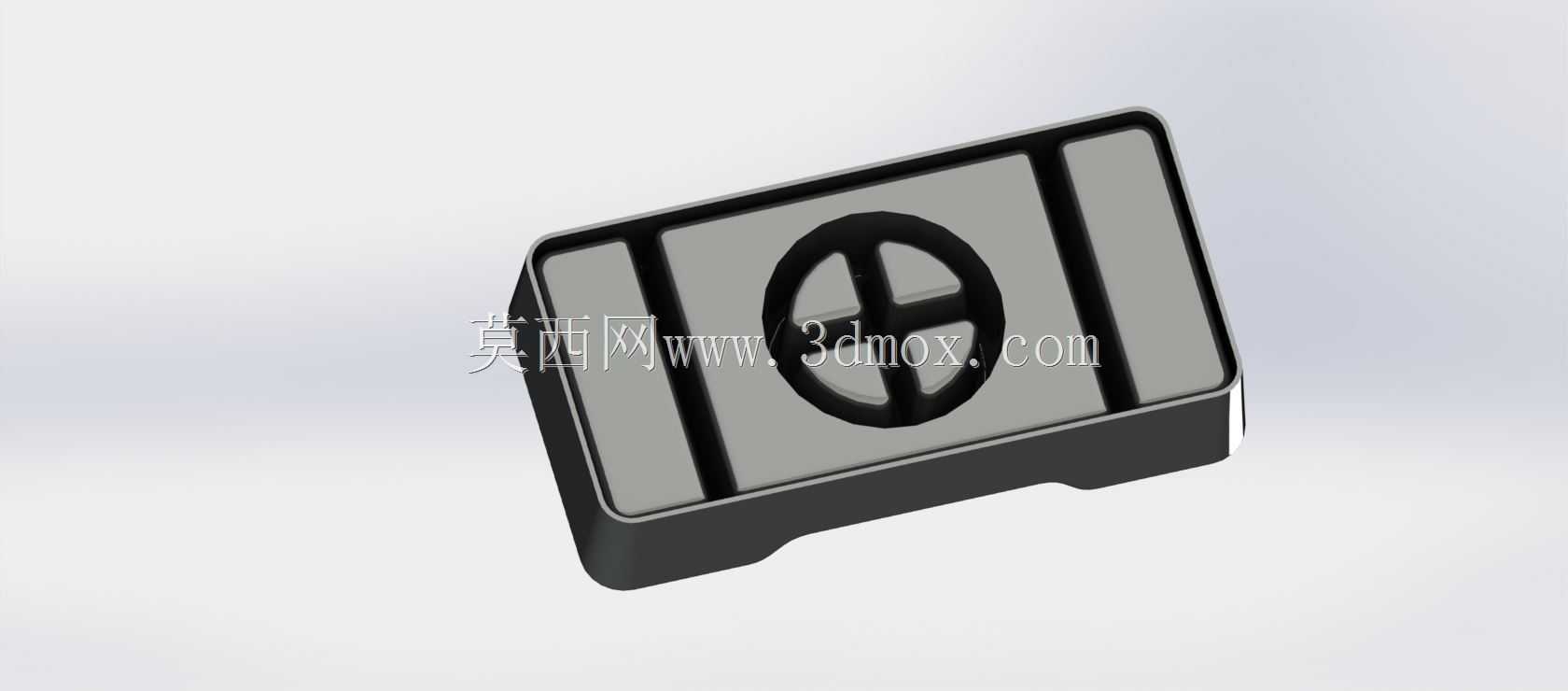

　　这个壳体结构的设计思路，核心是通过等距分布的纵向加强肋，在不额外增加整体壁厚的前提下，把壳体的整体抗弯模量提升40%以上。从结构布局来看，壳体主体采用矩形圆角的轮廓设计，边角位置做了R2.5的圆弧过渡，避免应力集中在直角位置，日常握持时的边角磕碰应力可以顺着圆弧面分散到相邻的肋板结构上，不会出现边角崩裂的问题。正面预留的圆形安装位，是为通讯设备的功能按键或者信号透窗预留的装配边界，安装位周围做了一圈0.8mm高的定位凸台，装配时对应的功能件可以直接卡在凸台内侧，不需要额外打胶或者增加螺丝固定，减少装配工序的同时，也能避免功能件在壳体内出现窜动。

　　从安装边界来看，壳体的侧壁厚度统一控制在1.8mm，这个厚度是ABS或者PC+ABS注塑成型的最优壁厚区间，既可以保证注塑时熔体的流动填充顺畅，不会出现缺胶、困气的成型缺陷，也能控制壳体自身的重量在合理范围。内部的加强肋厚度设置为1.2mm，肋板的高度不超过壳体侧壁高度的2/3，肋板与侧壁连接的位置做了R0.5的圆角过渡，避免肋根位置出现应力集中，同时肋板的末端做了斜度脱模处理，方便注塑生产时的顶出脱模，不会出现顶白、拉伤的外观缺陷。

　　在实际应用场景中，这类带加强肋的壳体结构，除了手持通讯终端之外，也可以适配小型工业网关、便携检测仪器的外防护需求。肋板之间形成的独立空腔，刚好可以用来分隔内部的电池模块、主板模块与天线模块，避免不同模块之间出现信号干扰，同时肋板表面可以预留0.3mm高的支撑筋，PCB板装配时直接搭在支撑筋上，通过壳体上下盖的扣位压紧固定，不需要在PCB板上额外打固定螺丝，既节省了螺丝成本，也给PCB板上的元器件布局留出了更多空间。

　　很多工程师在做肋板设计时容易忽略肋板与壳体外观面的配合问题，如果肋板直接连接到外壳的外表面内壁，注塑成型时因为肋板位置的胶位过厚，外表面会出现明显的缩痕，影响产品的外观质感。这个结构在设计时特意将肋板与外表面内壁之间留出了0.4mm的胶位差，既保证了肋板的支撑强度，也避免了外观面出现缩痕的问题，后续如果需要做表面晒纹或者喷涂处理，外观面的一致性可以得到很好的保证。另外壳体的侧壁内侧预留了1mm宽的扣位槽，上下盖装配时可以通过侧边的卡扣实现无螺丝装配，拆卸维护时只需要用撬片沿着侧边缝隙即可拆开，不会像螺丝固定结构那样出现滑牙、螺丝柱断裂的问题。

　　从受力传导的角度来看，当壳体受到正面挤压或者侧面冲击时，外力会首先作用在壳体的侧壁上，然后顺着侧壁传递到纵向分布的加强肋上，多根肋板会把集中的外力分散到整个壳体的框架结构上，避免单点受力过大导致壳体破裂。相比不带加强肋的等壁厚壳体，这种结构的抗冲击性能可以提升一倍以上，同时整体重量比加厚壁厚的壳体轻30%左右，非常适合对重量有严格要求的便携类通讯设备。在做跌落仿真验证的时候，这种肋板结构可以把跌落时的冲击加速度峰值降低25%左右，有效保护内部的精密电子元器件不会因为冲击过大出现虚焊、脱落的问题。
