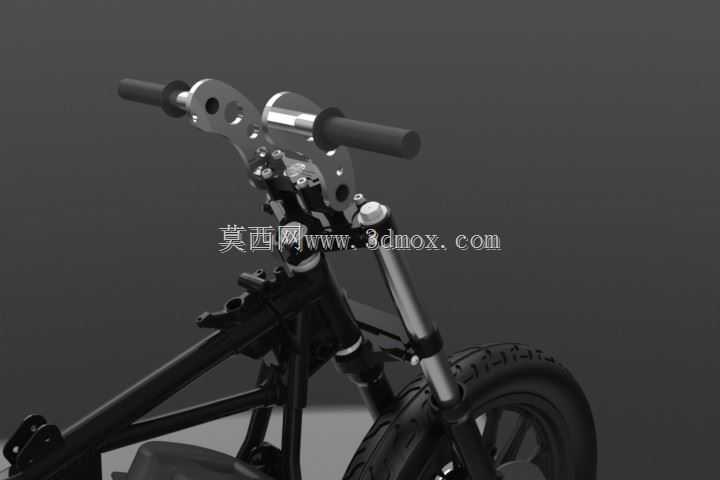

哈雷风格摩托车转向车把结构设计

　　这套车把结构的建模逻辑，是从实际骑行姿态反向推导的，先确定骑行时上肢的自然舒展角度，再反推车把的抬升高度、后掠角度以及握把的安装倾角，避免出现建模完成后装配到实车上，骑姿别扭需要反复改模的问题。很多改装车把的三维模型只做了外观曲面，忽略了安装边界的硬点约束，这套结构在建模初期就锁定了上联板的安装孔位坐标、孔径以及安装面的平面度要求，同时预留了刹车油管、离合拉线、控制线路的穿行走位空间，不会出现装配时管线与车把加强筋干涉、弯折半径过小导致拉线卡滞的问题。

　　从实际应用场景来看，这类圆形截面车把主要适配定制改装的巡航类摩托车，尤其是哈雷Sportster系列这类主打复古改装风格的车型，既可以用于整车厂的定制款车型配套开发，也能供售后改装市场做个性化替换使用。车把作为骑行过程中直接与骑手接触的操控部件，除了承担转向传力的核心功能外，还要集成安装离合手柄、前刹手柄、灯光控制开关、油门转把等附属部件，建模时所有安装位的孔距、螺纹规格都对应通用改装件的标准尺寸，不需要二次打孔攻丝就能直接适配市售的常规操控配件。

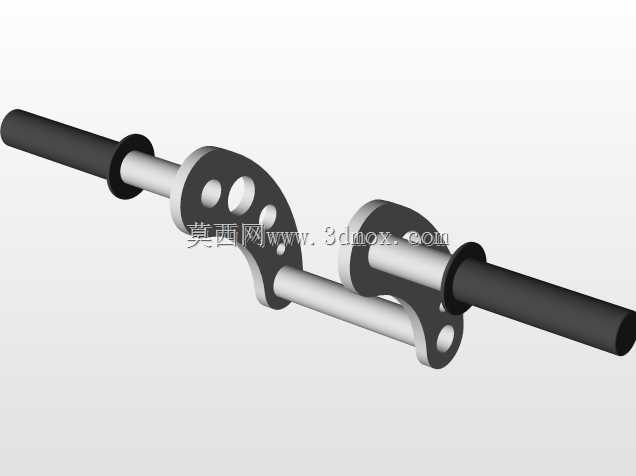

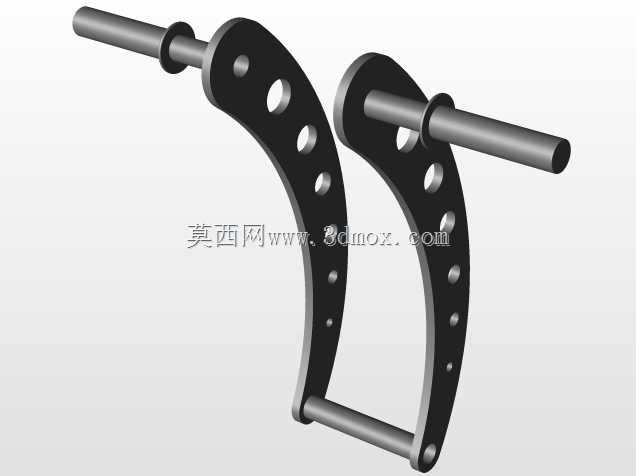

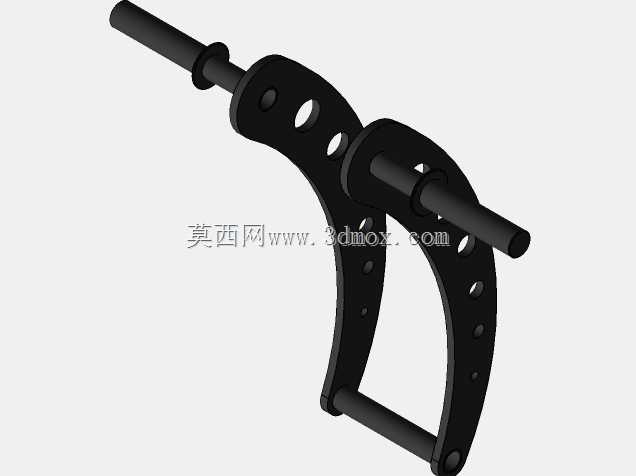

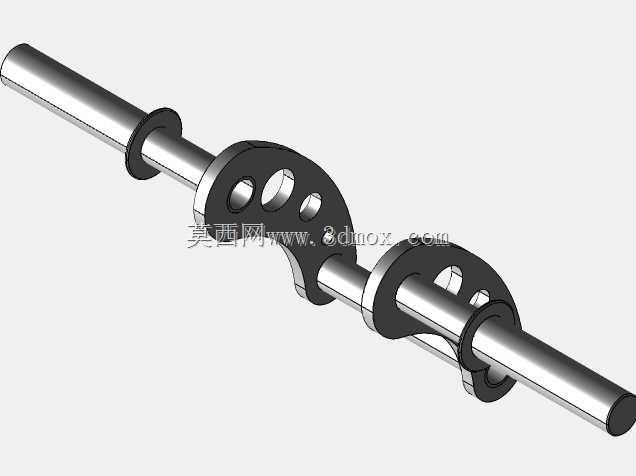

　　结构设计上，车把主体采用变径圆形管材，中间与上联板连接的夹持段管径加粗，提升整体抗扭刚度，避免高速行驶或者紧急制动时车把出现形变抖动，两端握把段采用标准管径，适配通用的橡胶握把、手把镜、护手等改装配件。车把中部的连接支架做了镂空减重处理，同时在夹持位置设计了防滑滚花结构，紧固后不会出现车把转动移位的问题，所有的折弯位置都做了足够的圆角过渡，既避免应力集中导致的金属疲劳断裂，也能防止穿线时尖锐边角划伤管线绝缘层。

　　安装边界方面，这套车把的安装孔中心距完全对应哈雷Sportster系列车型的上联板安装尺寸，夹持位的长度预留了足够的调整空间，可以根据骑手的使用习惯微调车把的前后倾角，不需要额外更换上联板或者加装转接码。车把的整体宽度控制在合理范围内，既保证低速转向时的操控灵活性，也避免宽度过大导致城市穿行时剐蹭周边物体，握把的安装位置与上联板的垂直高度差经过反复校核，匹配巡航车型直立放松的骑行姿态，长时间骑行不会出现上肢酸痛的问题。

　　建模过程中，所有的配合面都预留了合理的公差间隙，车把与上联板夹持位的配合公差满足金属管材的装配要求，不会出现过盈装配导致的车把变形，也不会间隙过大出现松动旷量。各个开关、手柄的安装位都设计了定位卡槽，装配时配件可以直接卡入定位，不需要反复调整位置，油门转把的安装段做了表面粗糙度的对应设计，保证油门转动顺滑无卡滞，同时不会出现转把空程过大的问题。考虑到改装场景下的个性化需求，车把两端预留了平衡端子的安装螺纹孔，可以根据用户喜好加装不同款式的平衡堵头，既可以降低车把的行驶振动，也能提升整体外观的协调度。
