M3外螺纹D4规格公头香蕉插头结构

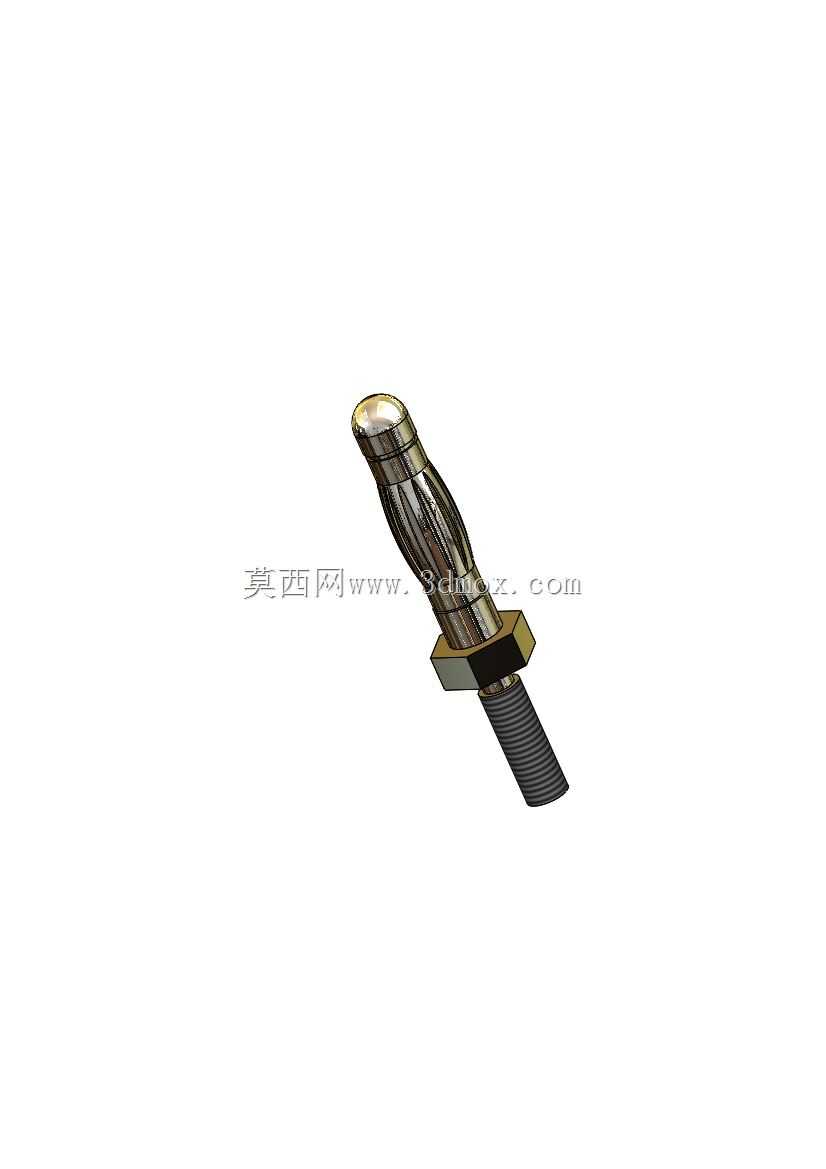

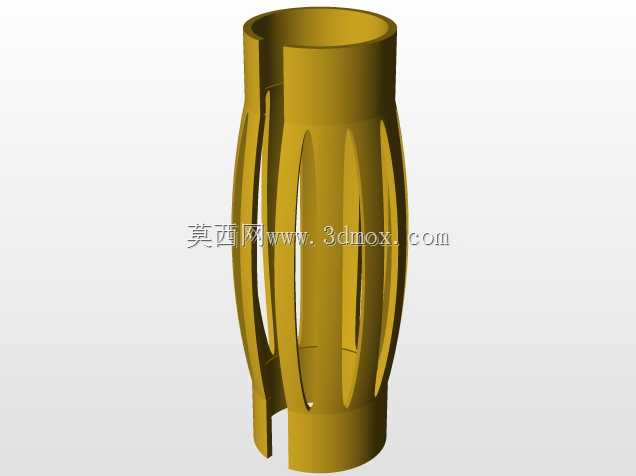

　　这类带外螺纹的公头香蕉插头，在测试测量设备、通讯机柜内部接线、教学实验台接线、低压电源接驳场景里应用极广，很多工程师在搭建测试治具、整理设备内部接线的时候，都会优先选这类带锁紧螺纹的款式，毕竟普通光杆香蕉插头插合后受拉扯容易松脱，带M3螺纹的结构可以通过配套螺母实现面板固定或者接线端的锁紧，大幅提升连接可靠性。从结构设计来看，这款插头的插合端直径为D4规格，适配行业通用的4mm内径香蕉插座，插合端采用开槽弹性结构，开槽的宽度和深度经过匹配设计，既能保证插合时的弹性抱紧力，让接触电阻维持在较低水平，又不会因为插拔力过大导致操作困难，长期插拔后也能保持足够的接触压力，避免接触不良发热的问题。尾部的M3外螺纹段是这款产品的核心设计特点，

　　区别于普通压接或者焊接式的香蕉插头，这段螺纹既可以穿过设备面板的安装孔，用配套的薄螺母从背面锁紧，将插头固定在面板表面作为外接接口使用，也可以在接线完成后拧上绝缘护套，实现接线端的应力释放和绝缘防护，避免接线处因为反复弯折出现断线或者短路问题。实际选型使用的时候，需要注意几个安装边界尺寸：插合端的有效插合长度要匹配对应插座的深度，避免插合不到位导致接触面积不足；螺纹段的长度要根据安装面板的厚度选择，确保螺母能够完全锁紧同时不会凸出过多影响其他部件安装；插头整体的最大外径要注意和周边其他接口保持足够的安全间距，尤其是在强电测试场景下，相邻插头的间距要满足电气间隙要求，避免出现爬电或者击穿问题。从建模逻辑来看，

　　这类接插件的建模需要重点关注几个配合尺寸的公差控制：插合端的外径公差要控制在合理范围，过大会导致插拔困难甚至无法插入标准插座，过小则会出现接触松动、接触电阻过大的问题；弹性开槽的位置要对称分布，保证插合时各个方向的抱紧力均匀，避免出现单边接触的情况；螺纹段要符合标准M3螺纹的参数，牙型角和螺距要和标准螺母匹配，避免出现锁不紧或者滑牙的问题；插合端和螺纹段的同轴度也要严格控制，不然安装到面板上之后会出现插头歪斜，和对接插座无法正常对中的问题。在实际设备装配场景里，这类插头经常用在通讯设备的测试端口、直流电源输出端口、信号发生器的输出接口位置，相比焊接式的固定接线，香蕉插头的快拆特性可以大幅提升设备调试和维护的效率，

　　不需要每次改线都拆端子拧螺丝，直接插拔就能完成线路切换，而带螺纹锁紧的结构又弥补了普通香蕉插头容易松脱的缺陷，在有振动的设备使用场景下，比如移动测试台、车载通讯设备上，也能保持稳定的连接，不会因为设备运行的振动导致插头脱落造成信号中断或者电源断电。设计这类接插件三维模型的时候，还要考虑尾部的接线结构，通常这类插头尾部会有焊杯结构或者压线结构，用来连接导线，建模的时候要预留足够的接线空间，匹配常用的1.5平方毫米以下导线的焊接或者压接需求，同时接线端的倒角要做圆滑处理，避免穿线的时候划伤导线绝缘层，造成短路隐患。另外插头的金属部分通常采用黄铜材质表面镀镍或者镀金，保证导电性能和防氧化能力，建模的时候不需要额外体现镀层厚度，只要保证基体尺寸符合配合要求即可，绝缘部分如果是组装式结构，还要考虑塑料件和金属插芯的配合公差，保证组装后不会出现松动或者错位的问题。
