自行车前叉结构三维设计方案

项目分类:自行车 发布时间:2022-07-30 ID:691606
  • 自行车前叉结构三维设计方案
  • 自行车前叉结构三维设计方案
  • 自行车前叉结构三维设计方案
  • 自行车前叉结构三维设计方案
  • 自行车前叉结构三维设计方案

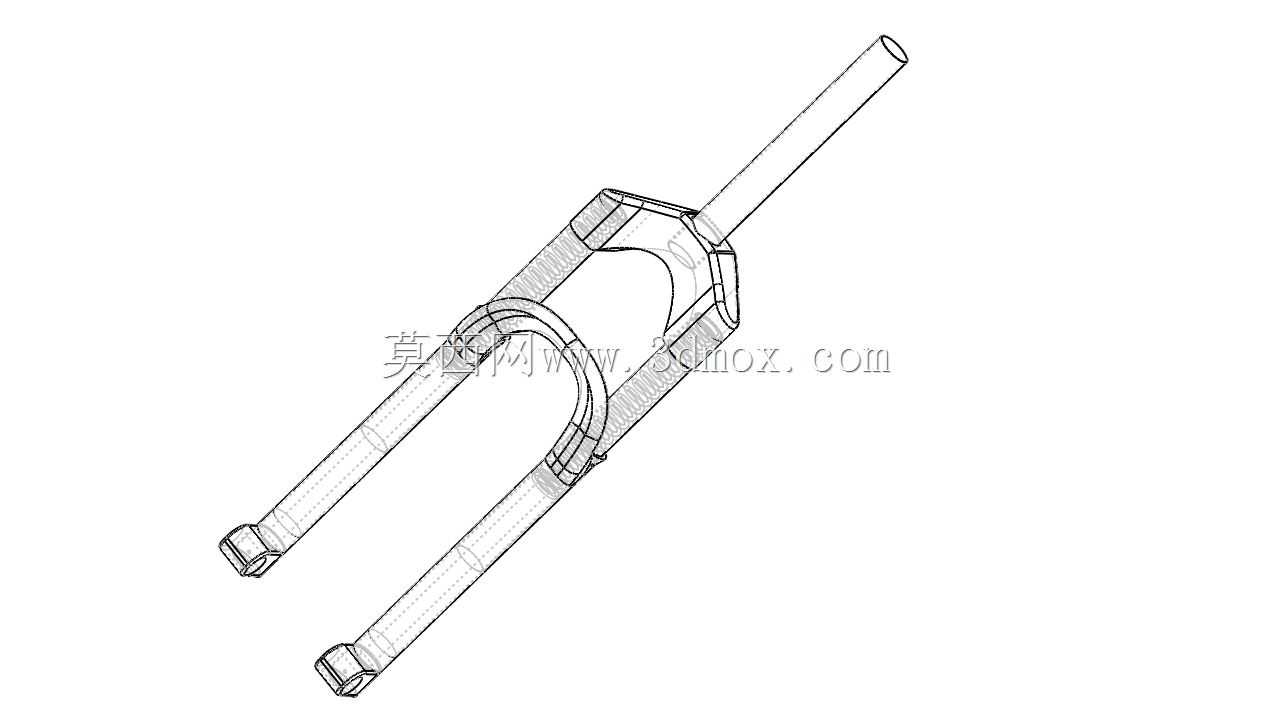

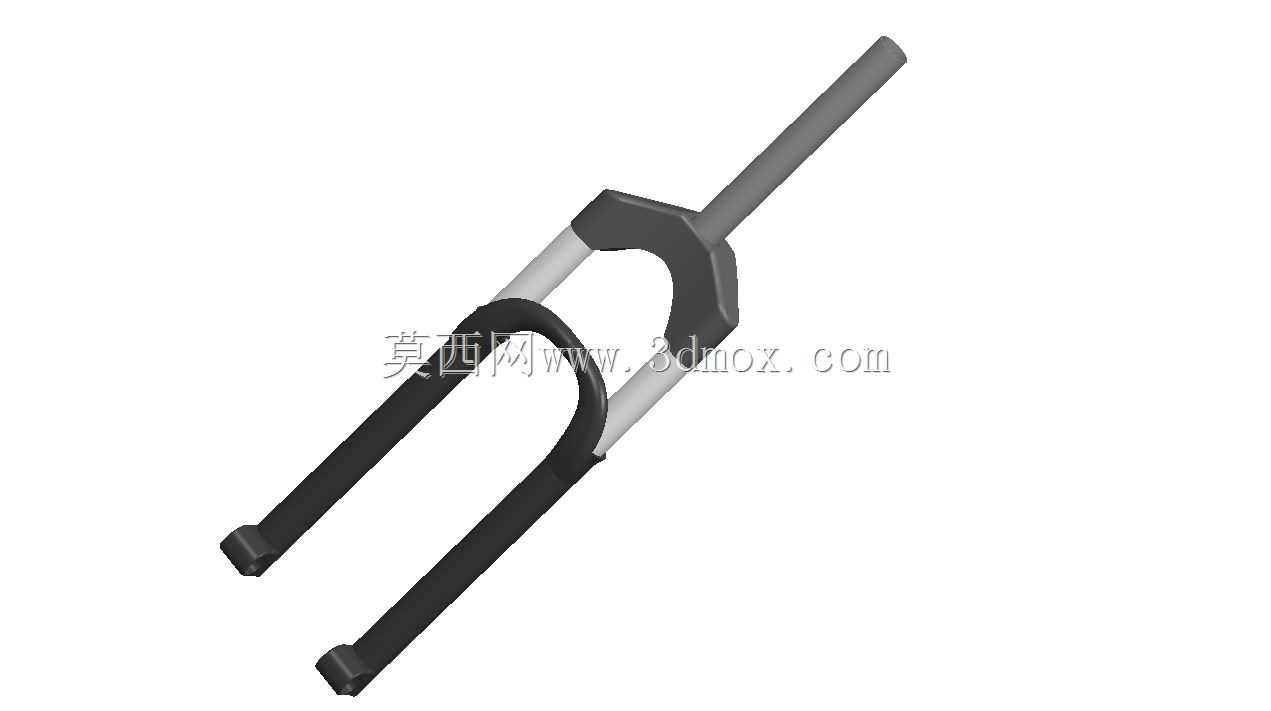

  日常通勤、山地越野、公路竞速等不同骑行场景中,前叉都是连接前轮与车架的核心受力部件,既要承担骑行过程中来自路面的垂直冲击载荷,也要传递转向动作的扭矩,同时为前轮转动、刹车组件安装提供可靠的定位基准。这款前叉的结构设计,首先从受力路径出发做了整体构型规划:上端的竖管作为与车架头管配合的安装基准,外径尺寸匹配常规自行车碗组的装配公差,长度预留了碗组堆叠、把立锁紧的足够空间,竖管与叉肩的过渡区域做了圆弧加厚处理,避免应力集中导致的疲劳断裂——这部分在实际骑行中会持续承受转向带来的交变扭矩,还有颠簸路面传递的纵向冲击力,过渡圆角的曲率经过反复校核,既不会因为圆角过大挤占头管内部的轴承安装空间,

  也不会因为圆角过小出现应力峰值超过材料屈服强度的问题。叉肩作为连接竖管与两个叉腿的中间载体,采用了对称式的腔体结构,在保证结构刚度的前提下尽可能削减非受力区域的材料厚度,实现轻量化与结构强度的平衡,两个叉腿的平行度公差控制在0.1mm以内,保证前轮安装后不会出现偏摆,轮组转动时的摩擦阻力控制在合理区间。叉腿下端的钩爪结构,是前轮轴的安装定位位置,开口尺寸匹配标准快拆轴与实心轴的直径范围,钩爪的端面做了防滑齿纹设计,轮轴锁紧后不会在骑行冲击中出现滑移,同时钩爪上预留了碟刹夹器或者V刹安装座的定位孔位,孔位的同轴度、位置度公差都按照通用自行车配件的互换标准设计,不需要额外加工就能适配市售的主流刹车组件。从安装边界来看,

  这款前叉的竖管与车架头管的配合长度、叉腿的开档距离、叉肩到轮轴安装位的长度,都适配26寸、27.5寸常规轮径的山地车与通勤车,安装时不需要对车架做额外的改装,替换原有前叉即可完成装配。设计过程中还考虑了不同使用场景的适配性:如果是通勤场景使用,可以在叉肩位置加装货架安装孔,拓展载物功能;如果是越野场景使用,叉腿的结构预留了减震阻尼组件的安装空间,可以在现有刚性叉的基础上拓展为减震前叉结构,不需要重新开模制作整体构型。实际建模过程中,对每个配合面的公差都做了对应标注,比如竖管与碗组轴承的配合采用基孔制间隙配合,保证转向转动时的顺滑度,叉腿钩爪与轮轴的配合采用过渡配合,保证轮轴安装后没有旷量,刹车安装孔的位置精度控制在0.05mm以内,

  避免刹车时出现蹭碟的问题。整个结构没有多余的冗余设计,所有的加强筋都布置在受力传递的路径上,非受力区域的壁厚做了均匀减薄,既保证了整体结构的抗冲击性能,也控制了整体重量,符合自行车部件轻量化的设计趋势。在结构校核阶段,针对垂直冲击、转向扭转、侧向受力三种常见的工况做了受力仿真,垂直冲击工况下模拟骑行者体重加上1.5m高度跌落的冲击载荷,结构的最大应力远低于铝合金材料的屈服强度,不会出现塑性变形;转向扭转工况下模拟紧急转向时的扭矩输入,竖管与叉肩的连接位置变形量在允许范围内,不会出现转向旷量;侧向受力工况下模拟过弯时的侧向载荷,两个叉腿的变形量对称,不会出现轮组偏摆蹭刹车的问题。
