四档齿轮传动透明壳体减速器结构

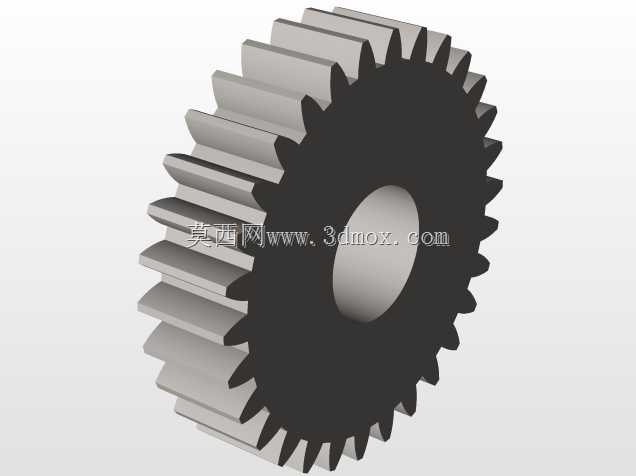

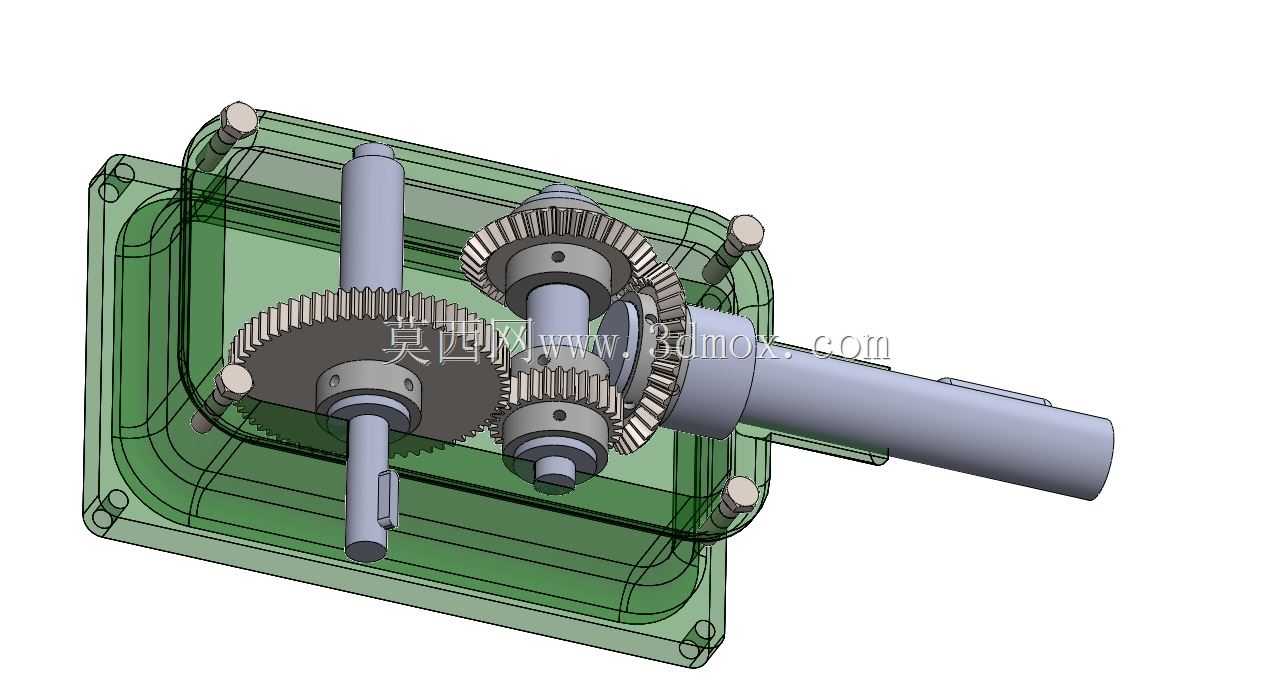

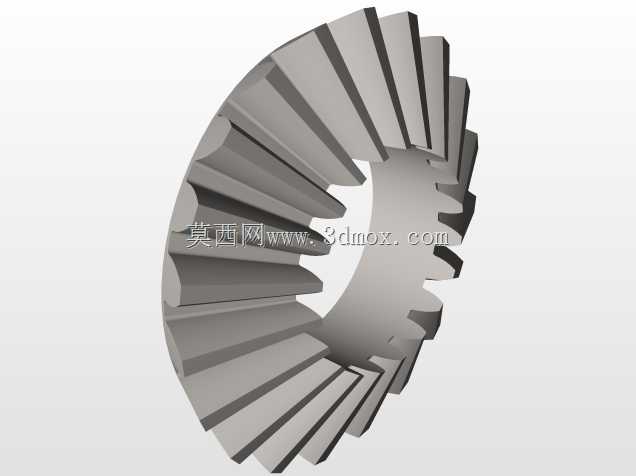

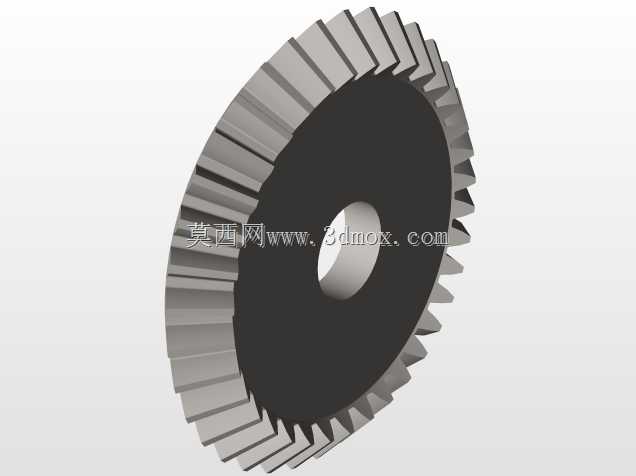

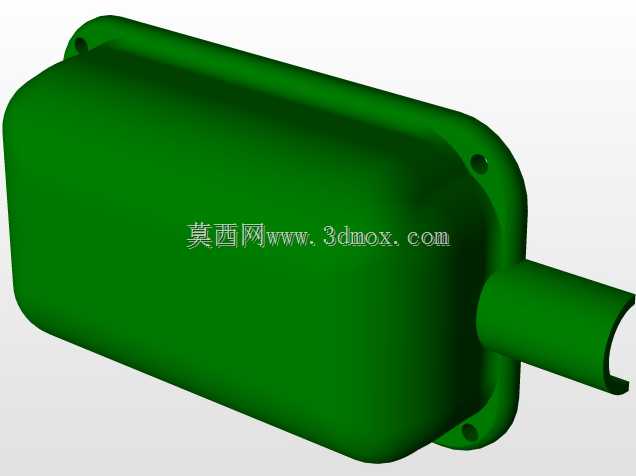

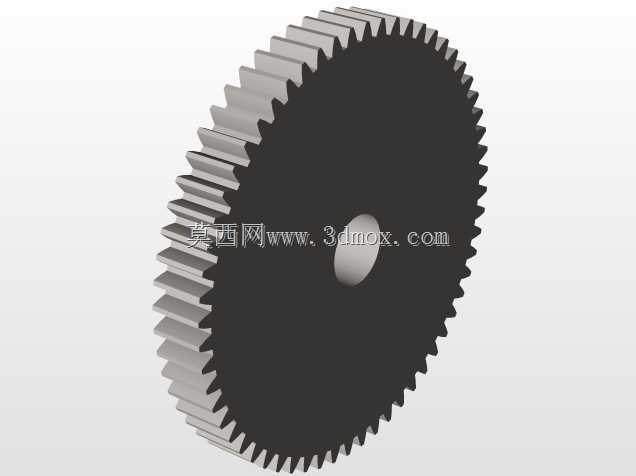

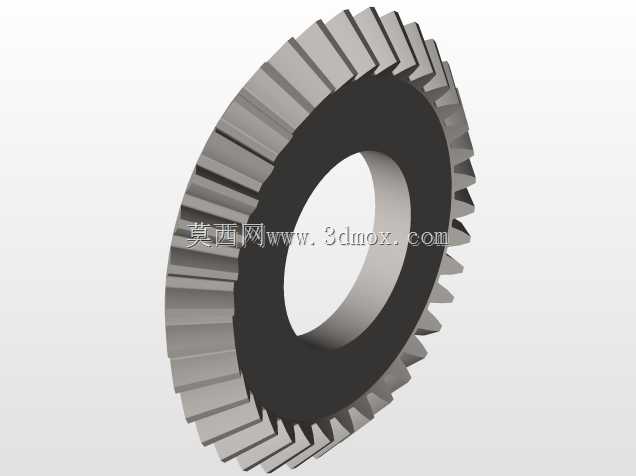

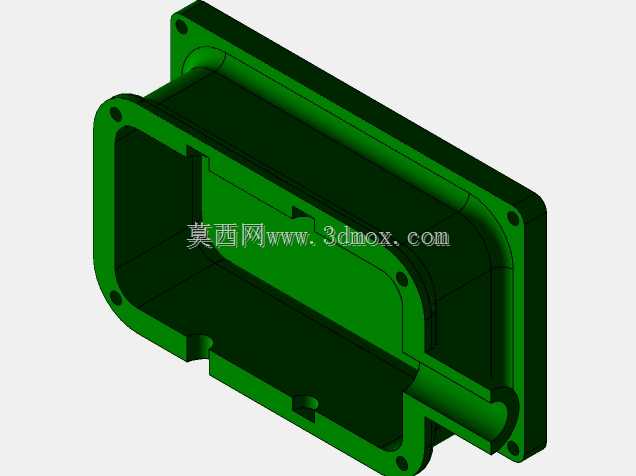

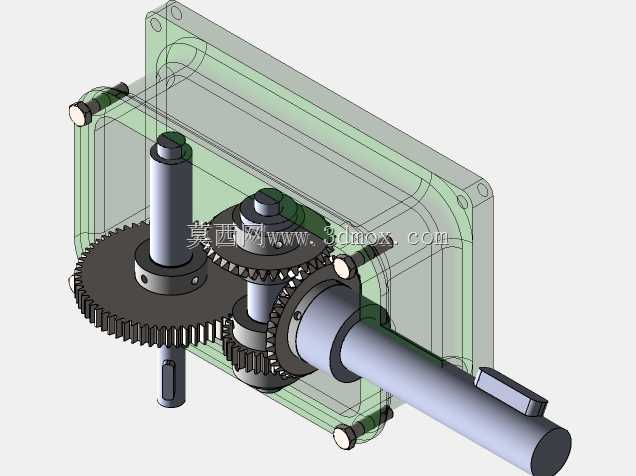

这款四档减速器主要应用于中小功率传动场景，常见于小型输送设备、轻工机械、实验台传动系统以及小型专用机床的进给机构中，能够在原动机与工作机之间实现匹配转速、增大输出扭矩的核心作用，适配需要多档位转速输出的工况，可根据负载需求切换不同传动比，兼顾低速大扭矩输出与高速轻载运行的使用需求。从结构设计来看，该减速器采用圆柱齿轮与锥齿轮组合的传动布局，输入轴通过锥齿轮副完成动力换向，将水平输入的动力传递至中间平行轴系，再通过不同齿数的圆柱齿轮啮合组合，实现四个档位的传动比切换，各传动轴均采用轴肩定位配合轴承支撑，保证传动过程中的回转精度与运行稳定性。箱体采用半透明可视化设计思路，既保留了封闭式箱体储油润滑、防护内部传动件的功能，又能直观观察内部齿轮啮合状态、档位切换动作，便于教学演示、结构验证以及日常运维时的故障排查，箱体边角设置加强筋结构，在控制整体重量的同时提升壳体刚性，避免传动过程中产生共振变形。安装边界方面，箱体底部预留平整安装基面，四周设置对应安装孔位，可直接固定在设备安装机架上，输入输出轴的轴伸长度、轴径尺寸均按照通用传动接口标准设计，能够直接匹配标准联轴器、带轮等传动连接件，无需额外定制转接部件。设计过程中充分考虑了润滑与密封需求，箱体上下合箱面设置密封槽结构，轴伸端预留密封件安装位置，可有效防止润滑油泄漏同时阻挡外界粉尘杂质进入箱体内部，齿轮参数经过模数、齿数配比优化，在保证传动比准确的前提下尽可能降低啮合噪音，提升传动平稳性，各档位齿轮均布置在合理的轴系位置，避免出现轴系受力偏载过大的问题，延长轴承与齿轮的使用寿命，整体结构紧凑，空间利用率高，能够在有限的安装空间内实现四档变速传动功能，适配安装空间受限的设备布局需求。
