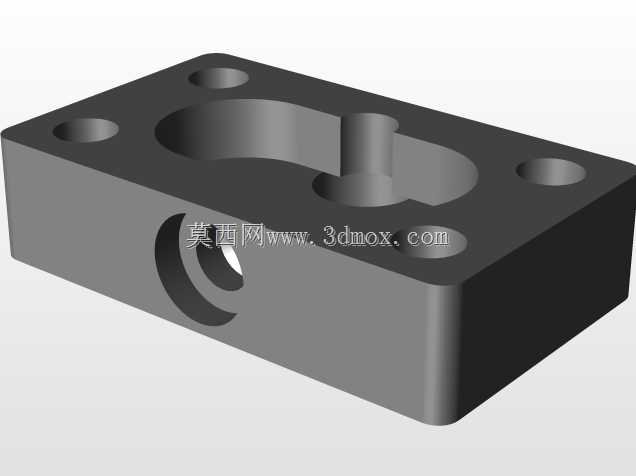

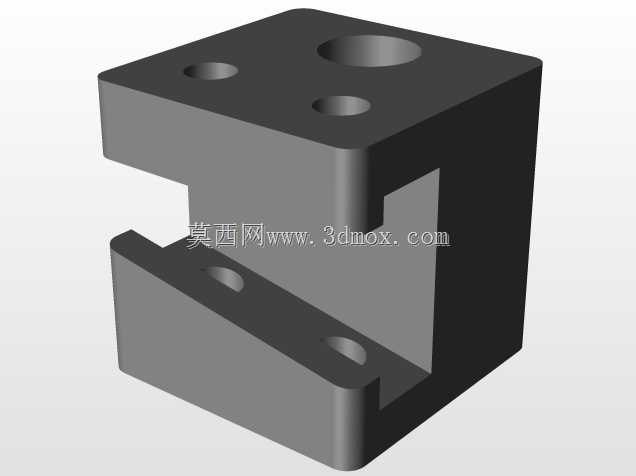

带定位孔腰型槽的块状安装基座结构

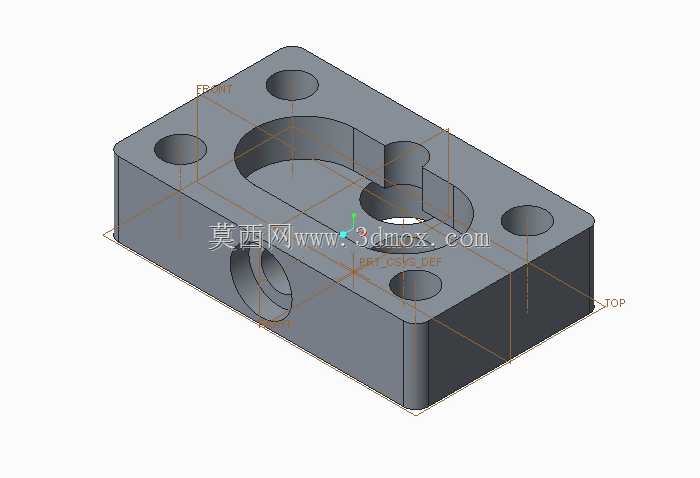

　　这类块状安装基座在轻工自动化生产线、小型通讯设备接驳工位、桌面型工装夹具的搭建场景中十分常见，多数时候作为功能模组的承载连接基体使用，上方可固定小型导向轴座、微型气缸安装板、传感器支架这类小尺寸功能部件，侧面的通孔可穿入锁紧销或者调节螺杆，实现基座与相邻型材架、设备立板的位置微调与锁固。从结构设计逻辑来看，整体采用矩形块作为主体构型，是为了在有限安装空间内获得最大的支撑接触面积，降低单位面积承压，避免长期受载后出现基座变形偏移。顶面分布的四个沉头定位孔，孔位公差按照IT7级精度设计，既可以穿入内六角螺丝完成基座自身与安装面的锁紧，沉头结构也能让螺丝头部完全埋入基座平面以下，不会突出表面干涉上方安装的功能部件，

　　保证上方模组的安装平面度。顶面开设的腰型通槽是整个零件的核心功能结构，槽宽按照常用的12mm直径导向轴配合间隙设计，槽内预留的圆柱凸台可作为行程限位块使用，当上方搭载的滑动模组沿腰型槽方向移动时，凸台可直接硬限位阻挡滑块过行程，不需要额外加装外置限位块，减少装配零件数量。侧面开设的横向通孔与顶面腰型槽垂直贯通，这个孔主要用于穿入锁紧顶丝，当需要调整腰型槽内安装的滑动件位置时，松开顶丝即可滑动调整，锁紧固死之后就能固定滑动件的工作位置，不需要额外设计锁紧结构，集成度更高。从安装边界来看，零件整体长宽高比例控制在3:2:1左右，四个边角做了R2的圆角过渡，既避免锐边划伤装配人员，也能减少边角应力集中，

　　在受侧向冲击时不会出现边角崩裂的问题。基座底面做了0.1mm深度的凹面设计，仅保留四周一圈10mm宽度的接触环面，这样的设计可以降低对安装面的平面度要求，即使安装面存在轻微的平面度误差，也能保证基座安装后不会出现翘曲，锁紧后整体稳定性更好。在实际选型使用时，需要注意腰型槽的有效行程长度，要匹配上方滑动模组的最大移动距离，避免出现行程不足的问题；四个安装孔的孔距要和所搭配的铝型材、安装板的预设孔位对齐，若孔位存在偏差，可将沉头孔适当扩为长圆孔实现小范围位置调整，但扩孔范围不能超过沉头孔的沉台直径，否则会降低螺丝锁紧的压紧力。侧面的横向通孔在穿入顶丝时，要注意顶丝的端面要做平端处理，不要使用锥端顶丝，避免顶伤腰型槽内安装的滑动件表面，

　　长期使用出现压痕后影响滑动顺畅度。这类基座的材质通常选用45号钢做发黑处理，兼顾结构强度与防锈能力，若用于有耐腐蚀要求的工位，也可更换为6061铝合金做硬质阳极氧化处理，整体重量可降低60%左右，适合对负载重量有要求的移动模组场景。在建模过程中，这类零件要优先保证各安装孔的位置度公差，腰型槽的两侧面要保证平行度公差在0.02mm以内，否则滑动件装入后会出现卡滞、滑动阻力过大的问题；顶面与底面的平行度也要控制在0.03mm以内，避免安装后上方模组出现倾斜，影响运行精度。
