带木质外壳的覆盆子Pi3开发板防护结构

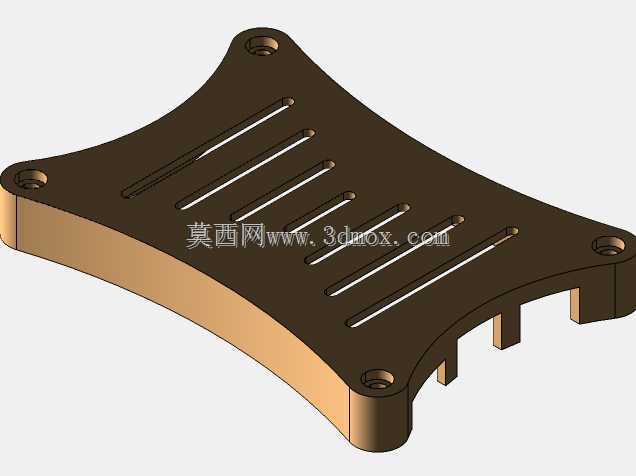

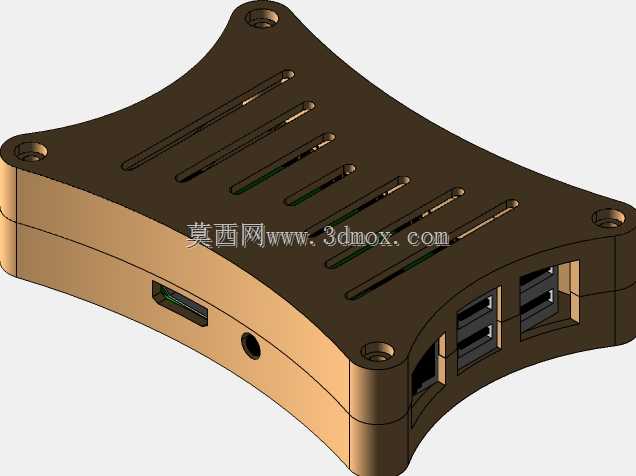

　　这款带木质外壳的覆盆子Pi3开发板防护结构，主要面向嵌入式开发、小型智能硬件原型搭建、桌面级物联网终端部署场景使用，日常在创客空间、电子实验室、小型智能设备量产前验证环节都能见到这类结构的应用。外壳整体采用上下扣合的装配逻辑，上盖做了内凹弧边过渡，四个角位设置了沉头安装孔，既可以通过螺丝完成上下壳体的锁合固定，也能借助这几个孔位将整套开发板组件固定在墙面、设备机架内侧或者定制化的小型设备舱内部，安装边界适配常规覆盆子Pi3开发板的固定孔位，不会出现孔位错位导致的装配干涉问题。上盖表面排布了多组长条型散热通槽，槽体走向顺着开发板主控芯片、内存颗粒的发热区域分布，在不破坏壳体整体结构强度的前提下，能形成自然对流的散热风道，

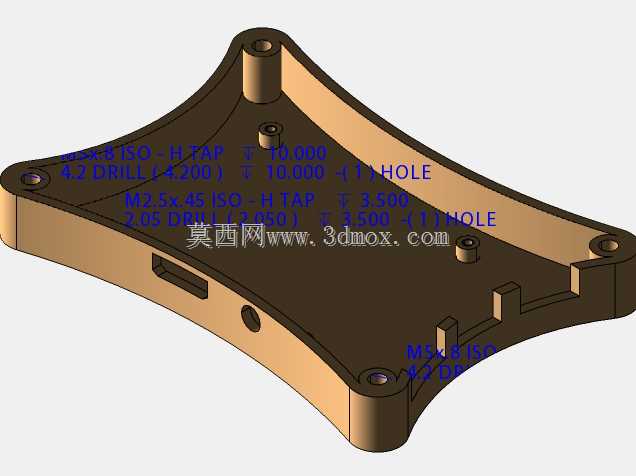

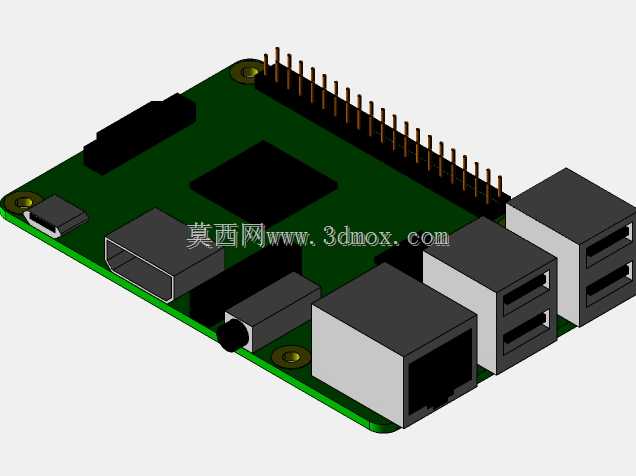

　　避免开发板长时间高负载运行时出现积热降频的问题，槽体的宽度做了限位设计，既可以阻挡较大尺寸的杂物落入壳体内接触电路板，也不会因为槽宽过窄影响空气流通效率。壳体侧面对应开发板的所有外接接口做了精准的避让开口，包括USB接口、以太网口、HDMI输出接口、3.5mm音频接口、Micro USB供电接口都预留了足够的插拔空间，不会出现外接插头插不到位、或者插拔时刮蹭壳体边缘的情况，开口边缘做了微小的倒角处理，避免木质材料的毛边刮伤线材外皮或者使用者的手指。下壳的内圈设置了定位凸台，装配时开发板可以直接卡在凸台形成的限位槽内，不需要额外打胶或者增加固定柱就能限制电路板的横向窜动，减少运输或者移动过程中电路板移位导致的接口对位偏差问题。

　　木质材料的选用相比常规的塑料外壳，具备更好的触感与更低的加工门槛，创客群体甚至可以自行通过激光切割设备修改壳体的开孔布局，适配自己改装后的开发板扩展需求，同时木质材料的绝缘性能可以避免外壳意外导电造成的电路板短路风险，日常桌面摆放使用时也能起到一定的防滑作用，不会像光滑塑料外壳那样轻易被线材拖拽移位。从结构设计的角度看，这款外壳没有做多余的装饰性结构，所有的造型特征都服务于功能需求：四个角的外扩弧边一方面是为了避让开发板四角的固定孔位，另一方面也能减少锐角磕碰造成的壳体崩边问题，毕竟木质材料的抗冲击性能相比工程塑料略差，圆弧过渡可以分散磕碰时的应力，降低壳体开裂的概率。壳体的内部预留了一定的冗余空间，

　　除了容纳标准厚度的覆盆子Pi3开发板之外，还可以容纳薄型的散热片贴装在主控芯片表面，不会因为散热片的高度导致上下壳扣合不严，对于需要加装小型扩展模块的使用场景，也可以通过打磨壳体内壁的方式微调内部空间，适配小尺寸的扩展板叠加安装。在实际的项目应用中，这类外壳可以直接用于小型环境监测终端、家庭智能网关、简易媒体播放终端的成品外壳，不需要额外开模制作塑料壳体，能大幅缩短原型机的制作周期，降低小批量试产的成本投入，外壳的表面可以通过刷木蜡油、贴装饰面的方式调整外观质感，适配不同的使用场景风格需求，比如放在家居环境中作为智能控制终端时，木质外观可以更好的和家居环境融合，不会像工业塑料外壳那样显得突兀。
