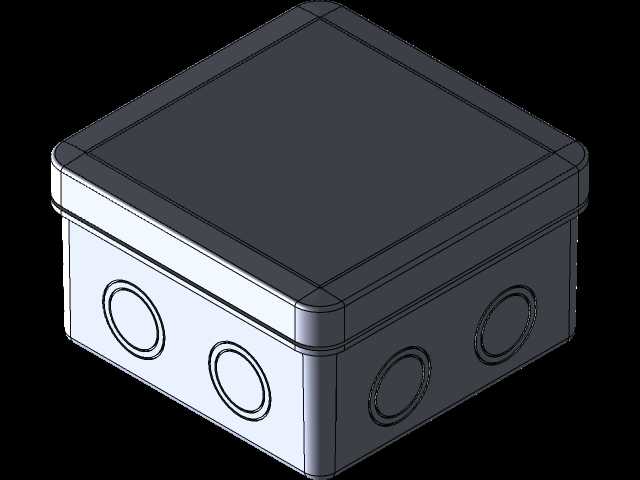

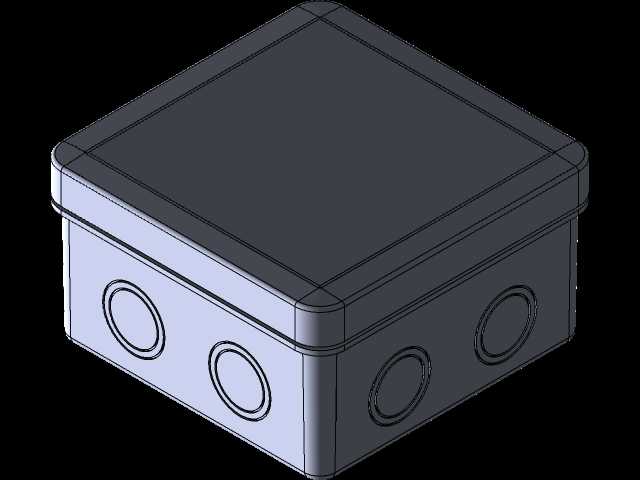

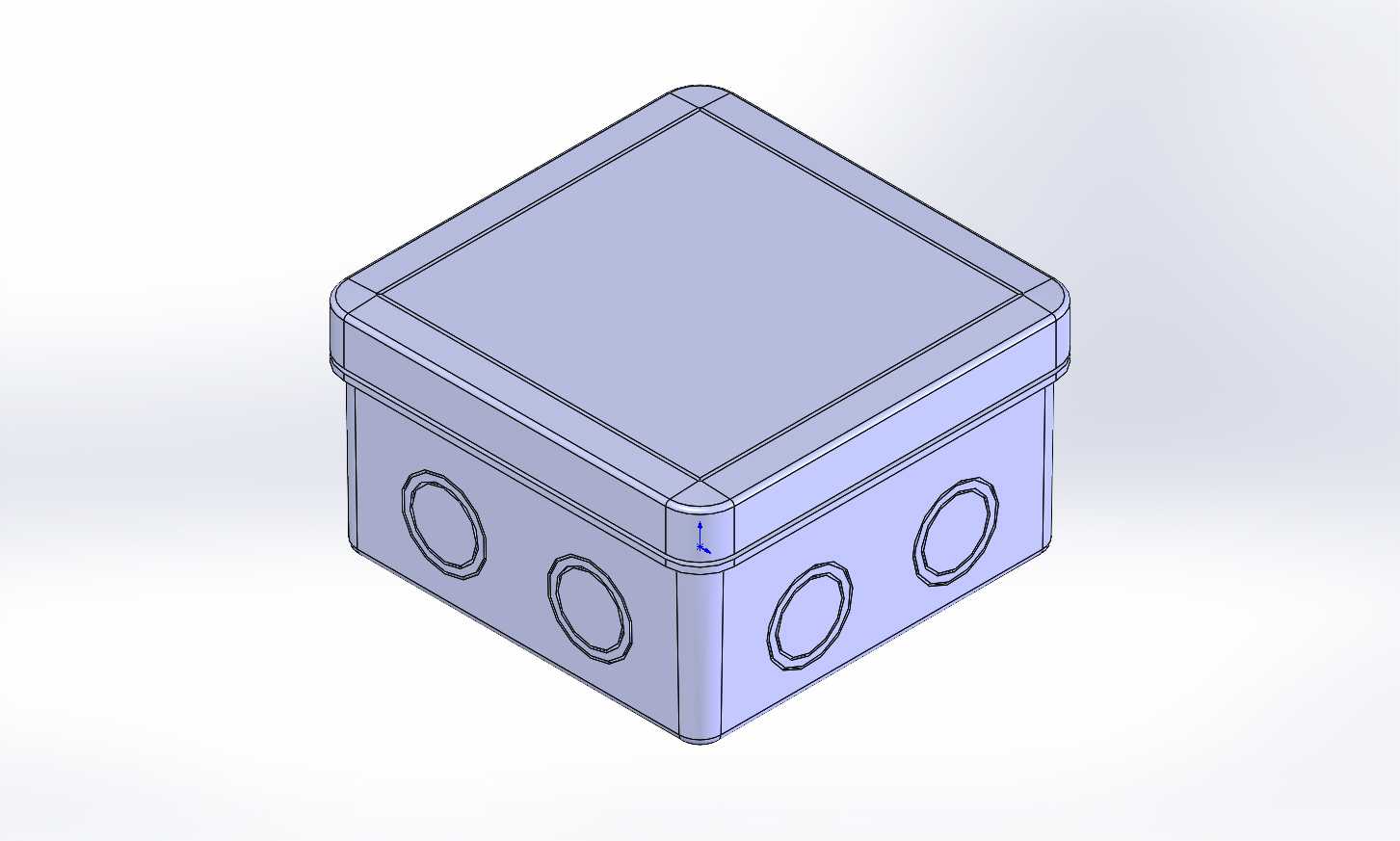

80×80×45规格防水接线盒结构设计

　　这款80×80×45规格的接线盒，是面向低压电气布线、弱电通讯线路接驳场景开发的防护壳体，日常在户外监控布线、工业设备端子分接、室内装修线路转接、小型通讯基站分支布线场景中都能见到它的应用，核心作用是为裸露的线路接驳点提供封闭防护空间，避免灰尘、水汽、外力触碰带来的线路短路、接触不良、绝缘失效问题。

　　从实际安装边界来看，该壳体长宽高三个维度的外轮廓尺寸严格控制在80mm、80mm、45mm，属于紧凑型分线壳体，适合安装在空间局促的设备侧壁、线槽转角、建筑立柱侧面等位置，安装时不需要预留过大的操作空间，四个侧面预留的穿线孔位中心高度统一，和常规16mm、20mm规格的电缆防水接头尺寸适配，现场布线时可以根据进出线方向选择对应孔位敲落，不需要额外在壳体上钻孔加工，能大幅减少现场施工的工作量。盒体和盒盖的配合面做了一圈阶梯式止口结构，装配时止口位置可以嵌入配套的密封胶条，扣合后能达到IP65级别的防护能力，即使在露天淋雨、车间多粉尘的环境下使用，也能有效阻隔外界杂物进入盒体内部。

　　设计过程中优先考虑了现场装配的便利性，盒盖和盒体的固定采用四周均布的自攻螺丝孔位，不需要额外设计卡扣结构，一方面能保证盒体扣合后的压紧力均匀，避免长期使用后密封胶条弹性下降导致的防护失效，另一方面也方便后期运维时反复开合检修内部线路，不会出现卡扣断裂导致盒盖无法固定的问题。盒体内部的底面预留了两个对称的端子安装柱，柱高6mm，可以直接固定两位或者三位的接线端子排，不需要额外在盒内粘贴导轨，对于小电流的线路分接场景来说，这种集成式的安装柱设计能进一步压缩内部空间占用，让45mm的高度空间可以从容容纳端子排、线缆弯折余量，不会出现盒盖扣合时压到线缆绝缘层的问题。

　　从结构强度角度考虑，盒体的四个边角都做了R3的圆角过渡，既可以避免注塑生产时的应力集中问题，减少产品成型后的翘曲变形，也能防止安装施工时尖锐边角划伤操作人员。侧壁的穿线孔位置做了局部加厚处理，当拧紧电缆防水接头时，加厚的壁面能承受更大的锁紧力，不会出现壁面开裂、接头滑牙的问题。盒体的壁厚均匀控制在2mm，采用ABS或者PC工程塑料注塑生产时，既能保证壳体的抗冲击强度，在受到外力碰撞时不会轻易开裂，也能控制材料成本，适合批量生产应用。

　　在实际选型使用时，这款接线盒最多可以容纳4路6平方毫米的线缆进出，适配额定电流25A以内的线路分接需求，不管是220V低压照明线路的分支，还是RS485通讯线路、网络线路的中转防护，都能满足使用要求。和同规格的金属接线盒相比，这款塑料壳体的绝缘性能更好，不需要额外做接地处理，安装流程更简便，同时自身重量更轻，对安装面的承重要求更低，在轻质隔墙、设备薄板外壳上都可以直接固定使用。设计时也考虑了不同场景的拓展需求，如果用户需要在盒内安装小型线路板、继电器模块等元件，内部的安装柱也可以作为固定点位，不需要额外做结构修改，能适配更多定制化的布线需求。
