通讯设备用长柄式操纵控制杆件

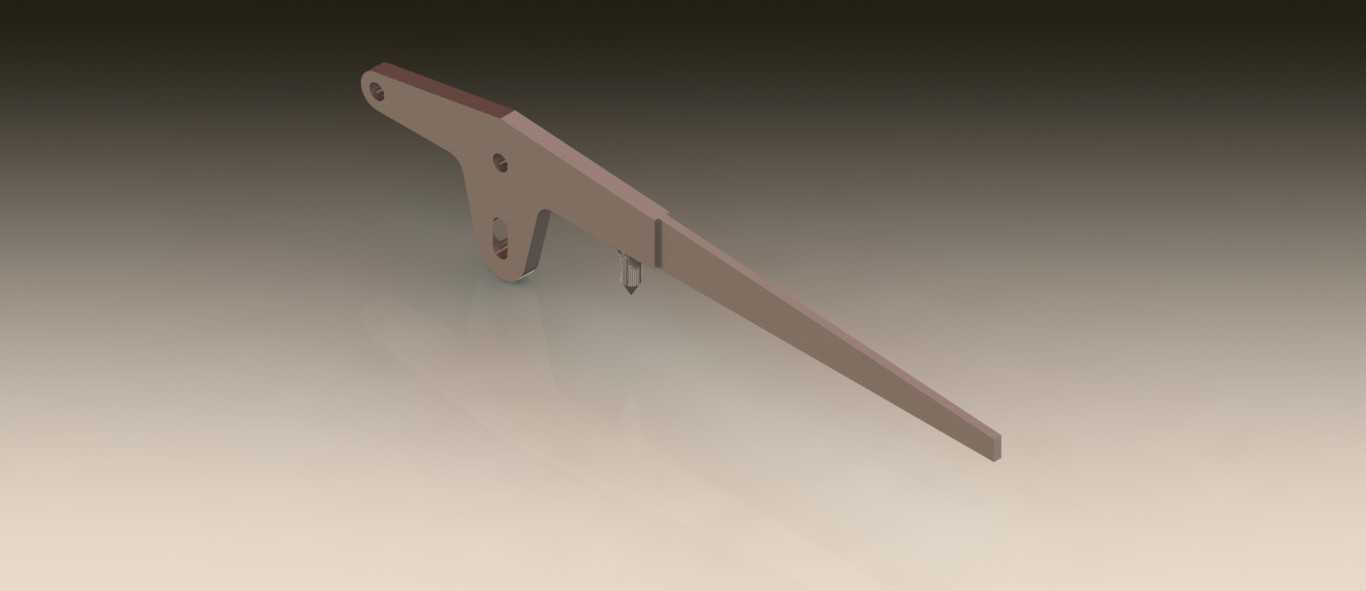

　　这类长柄操纵杆件主要应用在小型通讯终端的内部操作机构中，承担着触点触发、档位切换的核心传动作用，区别于重型设备的大行程操纵杆，这类适配便携通讯设备的杆件在设计时首先要平衡操作手感与内部安装空间的矛盾。从结构上看，杆件整体采用一体化折弯成型的金属基材，近端设置带定位孔的安装基座，两个同轴的光孔用于穿接固定销轴，实现杆件绕固定轴的定角度摆动，基座侧面的卡扣式凸台用于卡接复位弹片，在操作力撤除后能带动杆件自动回到初始中位，避免操作后机构卡滞无法复位。长柄段采用渐变收窄的截面设计，从基座位置的较厚矩形截面逐步过渡到末端的薄型扁状结构，一方面能在保证整体结构刚性的前提下降低零件自重，减少操作时的驱动力需求，

　　另一方面末端的扁状结构可以直接抵接触发开关的弹片，不需要额外加装传动顶块，减少装配环节的零件数量。在实际装配场景中，该杆件的安装边界需要严格匹配通讯终端的内部腔体尺寸，基座的两个安装孔中心距公差控制在±0.02mm范围内，避免销轴装配后出现旷量导致操作虚位，杆件的最大摆动角度设计为18度，摆动过程中长柄的外轮廓不能与周边的电路板、屏蔽罩发生干涉，因此在建模阶段就需要做全行程的运动干涉校验，模拟从初始位到触发位的完整运动轨迹，确认各位置的安全间隙不小于0.3mm，防止长期使用后杆件磨损外壳或刮擦线路板造成短路故障。从功能特性来看，该操纵杆的操作力设计在12N到18N之间，既不会因为力值过小导致误触碰触发，

　　也不会因为力值过大造成操作生涩，基座位置的限位凸台可以精准限制两个方向的最大摆动行程，避免过度按压导致内部开关被压损，长柄表面做哑光氧化处理，在装配过程中不会产生反光干扰组装人员的对位操作，同时也能提升零件的防锈能力，适应不同温湿度环境下的使用需求。设计过程中没有采用多余的装饰性结构，所有的几何特征都服务于功能需求：安装孔的倒角设计方便销轴快速穿入，减少装配时的对位难度；长柄侧面的细小挂台用于挂接复位弹簧的一端，不需要额外设计弹簧固定柱，简化了零件的加工工艺；杆件的折弯角度经过反复校验，保证按压末端时的传动比处于合理区间，操作人员用指尖按压末端就能获得清晰的档位反馈，触发瞬间的触感明确，不会出现模糊的半触发状态。在实际使用场景中，

　　这类操纵杆往往对应通讯设备的侧边快捷功能触发，比如一键通话、信道切换等高频操作，因此零件的疲劳寿命需要满足至少一万次的往复按压不出现塑性变形，建模时对基座的转角位置做了R0.5的圆角过渡，避免应力集中导致长期使用后出现断裂问题，材料选用常见的6061铝合金，兼顾强度与轻量化需求，不需要后续的热处理工序就能满足使用强度要求，适合批量加工生产。
