多列蜂窝格饼干成型托盘结构设计

　　这款多列排布的蜂窝格托盘，主要应用于烘焙食品生产线的饼干成型、冷却输送及内包装定位工序，是衔接饼干辊压成型工位与自动包装线的核心载具部件。从实际产线适配角度出发，设计时首先考虑了高速输送工况下的结构稳定性，整体采用圆角矩形外轮廓，边缘设置的连续半圆凸台结构，一方面是为了匹配输送线两侧的定位导条，避免托盘在皮带输送过程中出现横向窜动，另一方面凸台的等距排布也能适配自动化上料工位的卡爪定位间距，保证机械臂取放托盘时的重复定位精度控制在±0.2mm以内，满足高速产线的节拍要求。

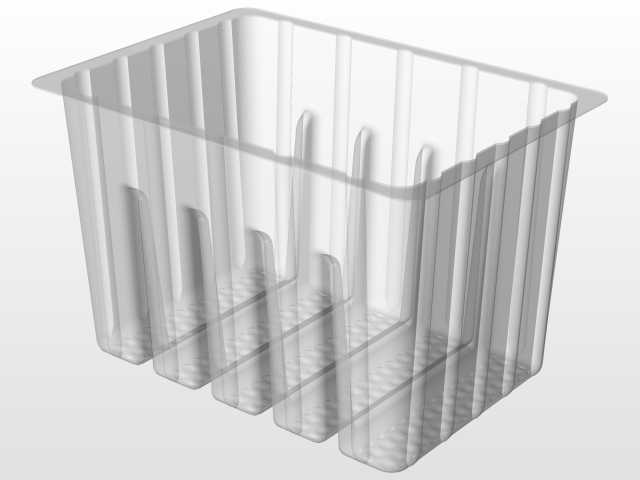

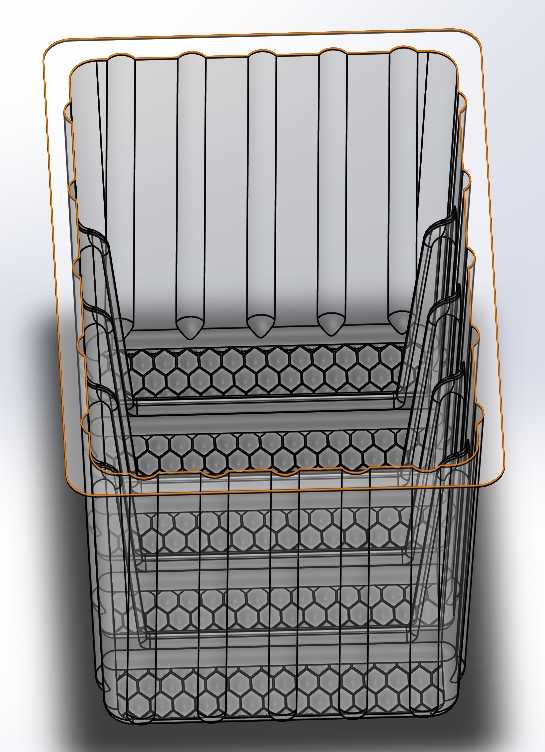

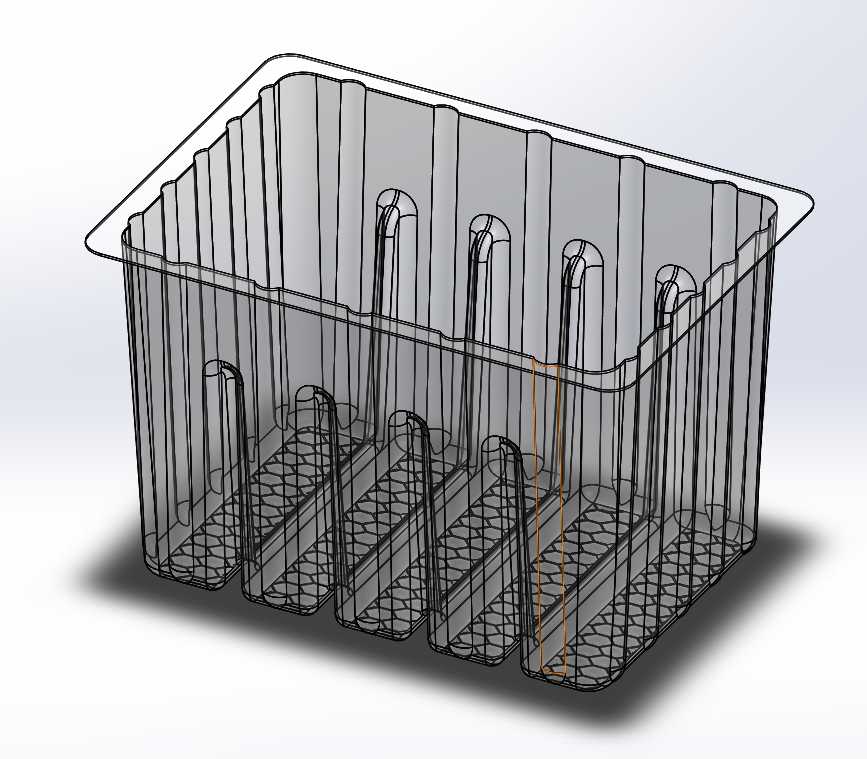

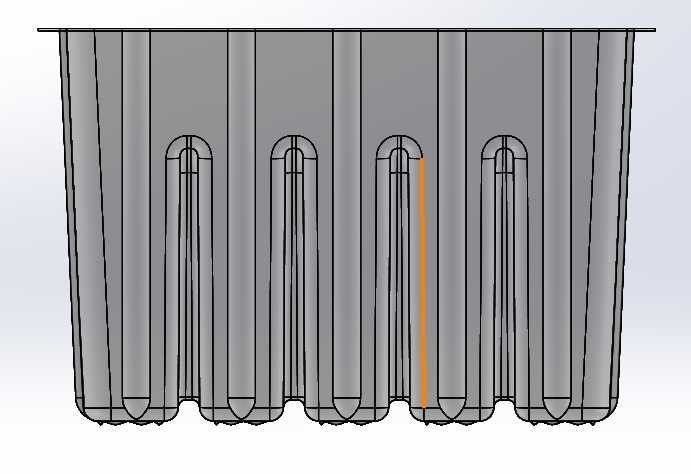

　　盘面的核心承载区域采用五列独立的型腔排布，每列型腔之间设置了加高的分隔筋，分隔筋的高度略高于饼干型腔的顶面，一方面可以避免相邻列的饼干在输送过程中发生碰撞、掉渣，另一方面也能在托盘堆叠时形成均匀的支撑间隙，保证堆叠20层以内不会出现型腔受压变形的情况，减少仓储和空盘回送过程中的空间占用。每个型腔内部采用正六边形蜂窝网格结构，这种结构并非单纯的减重设计，实际应用中，蜂窝格的凸起棱边可以在饼干烘烤后冷却阶段，减少饼干底面与托盘的接触面积，提升空气流通效率，缩短冷却时长，同时网格的凹槽可以容纳饼干表面脱落的少量碎屑，避免碎屑在输送过程中散落到输送皮带上，降低产线清洁维护的频次。

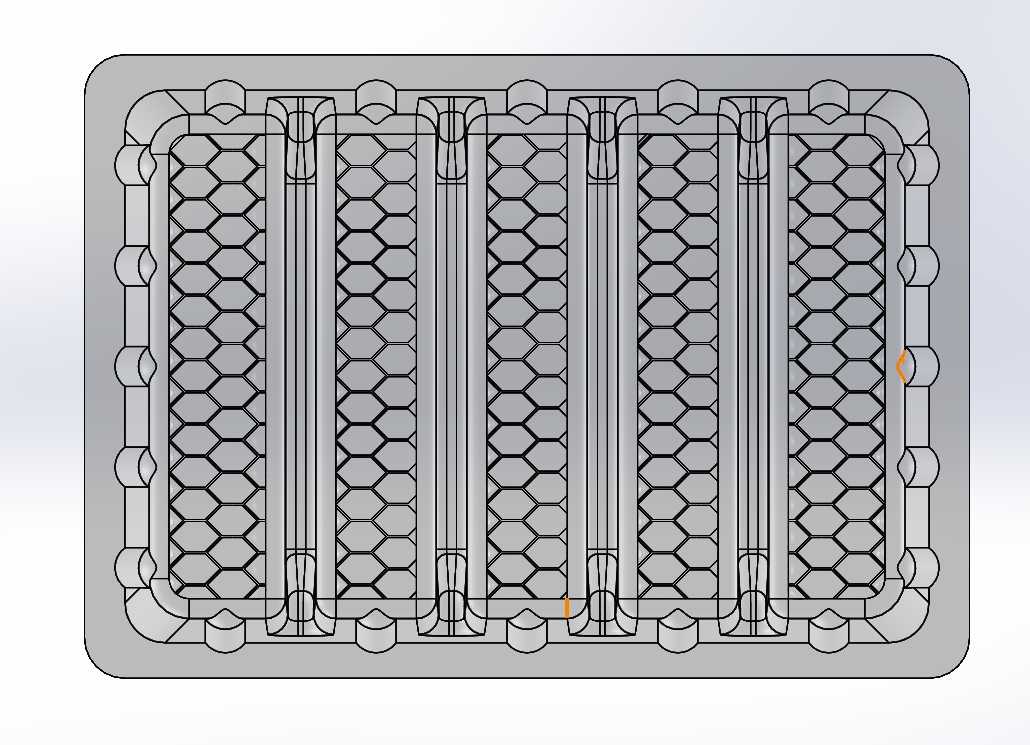

　　从安装边界来看，托盘整体的长宽尺寸适配常规600mm带宽的食品级输送皮带，边缘的半圆凸台中心距与输送线侧栏的定位轮间距完全匹配，不需要额外调整现有产线的硬件结构即可直接替换原有托盘，降低产线改造成本。托盘的厚度设计兼顾了刚性与轻量化要求，整体壁厚均匀，避免在吸塑或者注塑成型过程中出现缩痕、翘曲等缺陷，型腔的脱模斜度设置在1.5°，既可以保证饼干成型后顺利脱模，不会出现粘模导致的饼干残缺，也不会因为斜度过大造成型腔尺寸偏差，导致后续包装工位的定位不准。

　　在结构细节处理上，托盘的所有转角都采用了R3以上的圆角过渡，没有尖锐棱角，一方面符合食品接触部件的卫生要求，避免清洁时出现卫生死角，另一方面也能减少操作人员手动搬运托盘时被划伤的风险。分隔筋与蜂窝格的连接处做了小圆角过渡，避免应力集中导致的筋条断裂，延长托盘的循环使用寿命，根据实际工况测算，采用食品级PP材质生产的该款托盘，正常使用情况下循环次数可以达到500次以上，相比传统平板托盘的使用寿命提升近40%。

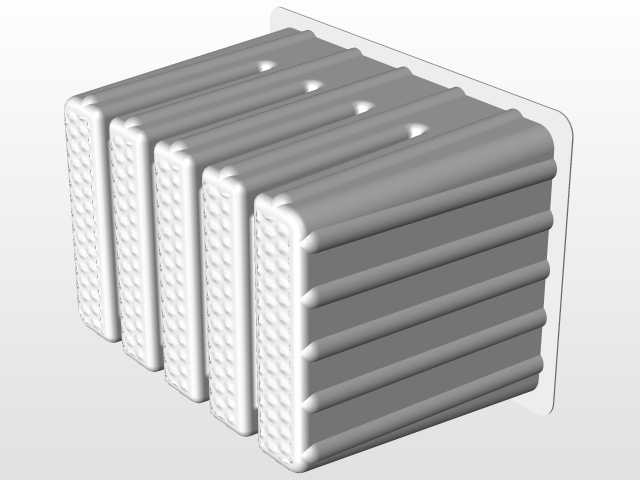

　　设计过程中还充分考虑了与模具热旋转成型工艺的适配性，型腔的排布方向与模具的旋转开合方向保持一致，减少模具抽芯的复杂结构，降低模具加工成本，同时蜂窝格的筋条宽度统一设置为1.2mm，保证成型时材料流动均匀，不会出现缺胶或者飞边过大的问题。托盘两端的空白区域预留了喷码工位的定位平面，可以直接在托盘表面喷印生产批次、生产日期等信息，不需要额外增加定位治具，适配现有产线的喷码设备安装位置，不需要对喷码支架的高度和位置进行调整。
