通讯产品热成型模具分层结构设计方案

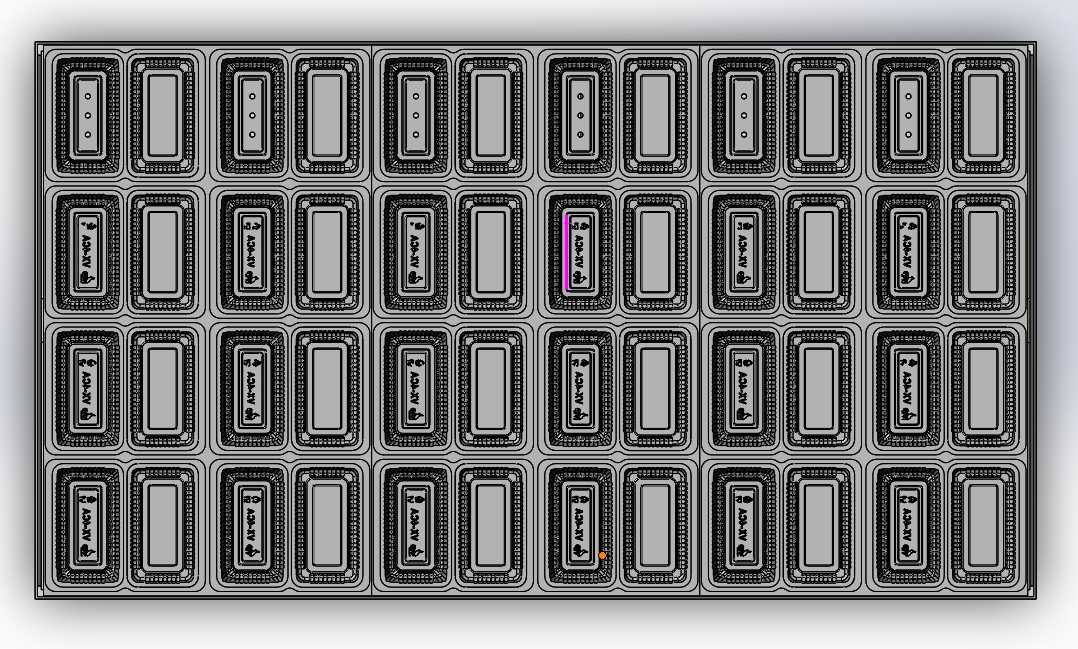

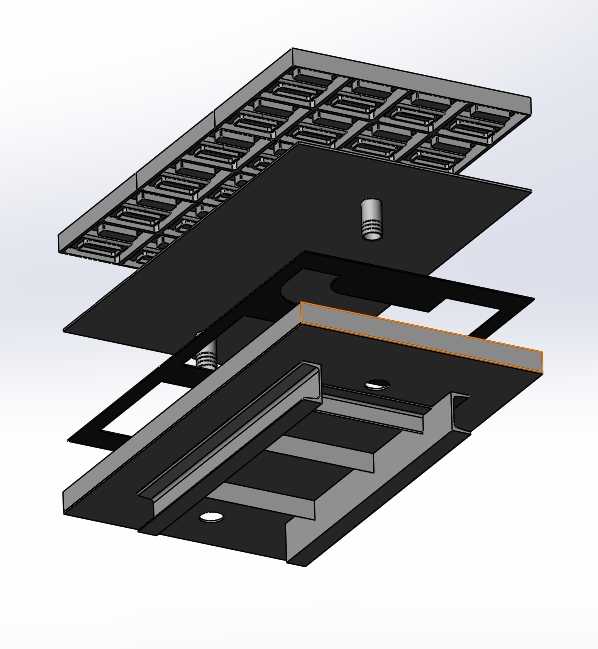

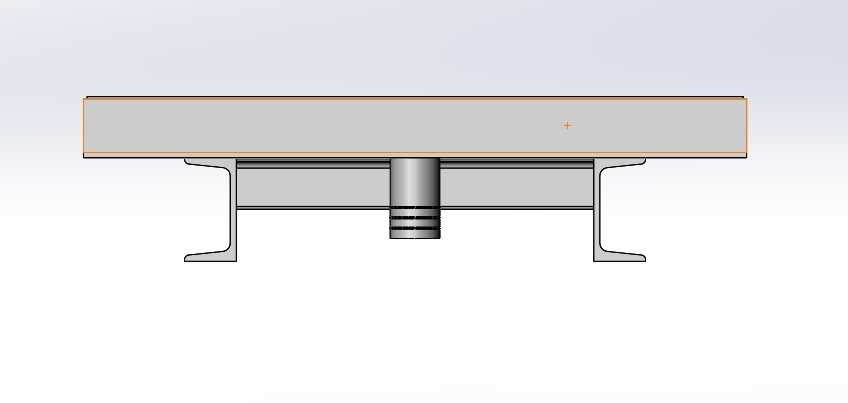

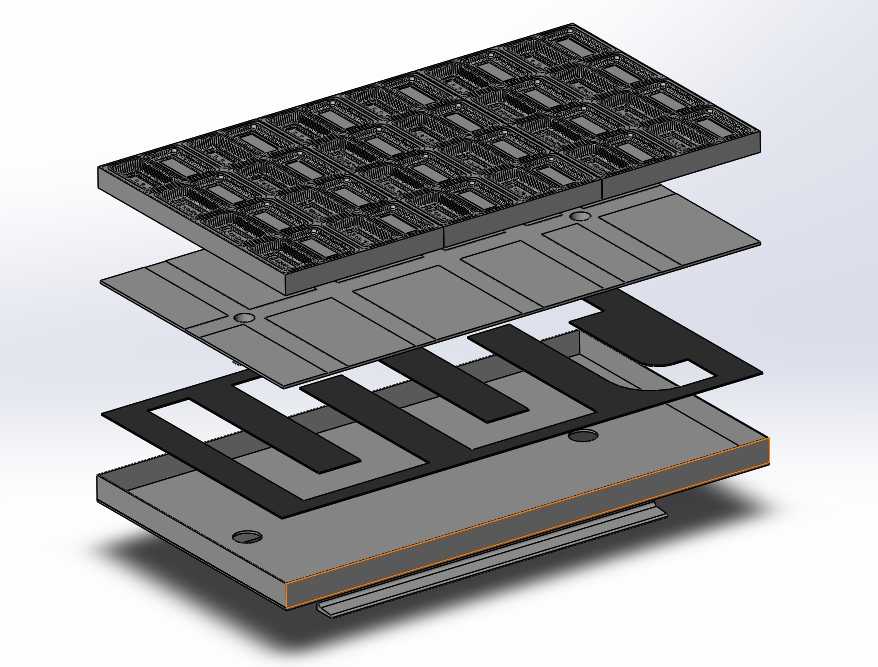

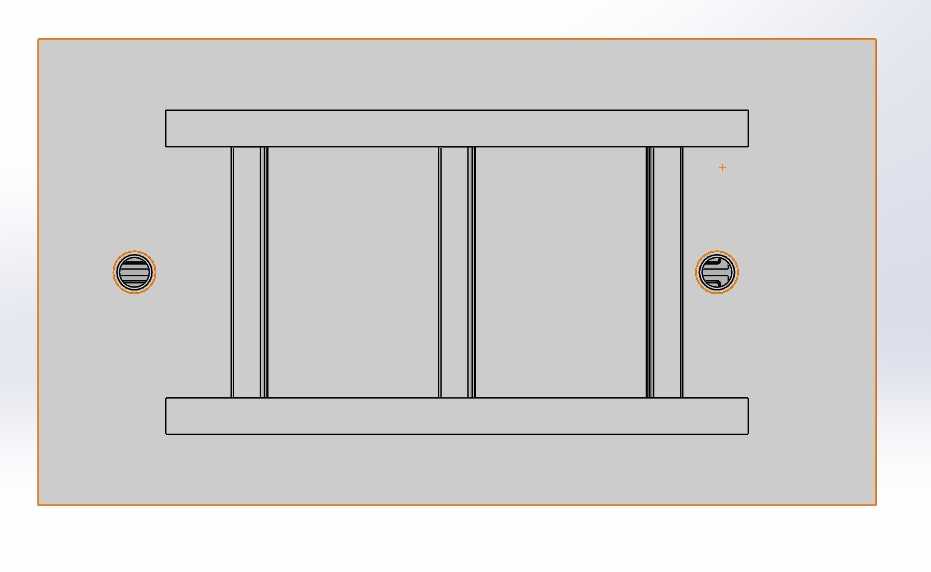

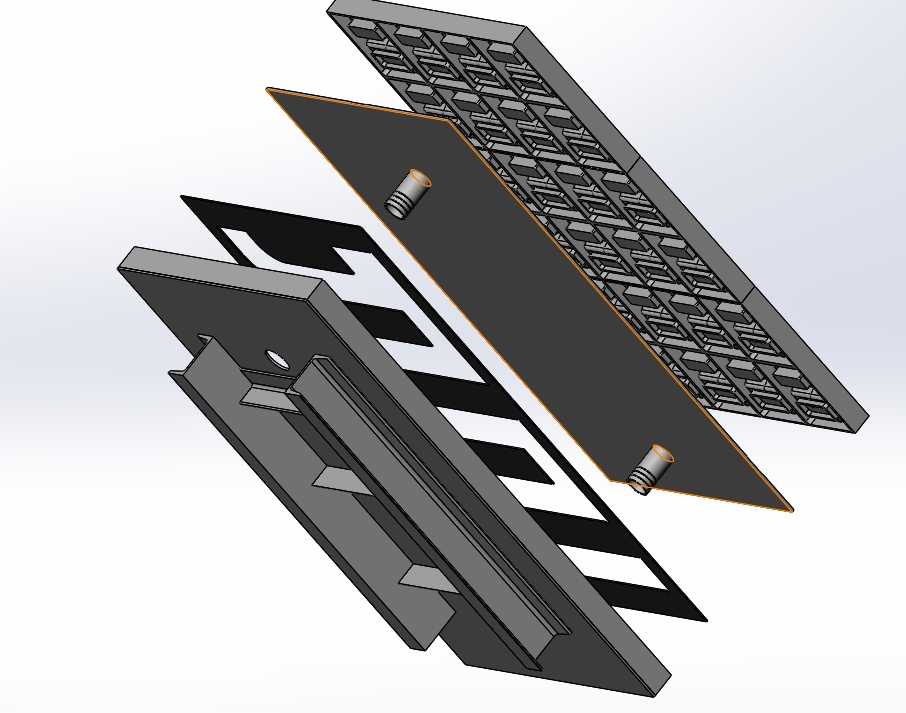

　　这套热成型模具主要面向消费电子领域通讯类薄型塑胶件的批量热压生产工序，在实际产线中适配桌面型热压成型机台安装，用于带微结构阵列的通讯终端内置导热、屏蔽类薄片零件的一次压合成型。从结构拆分来看，整套模具采用多层叠合式设计，从上到下依次排布微结构成型型腔板、料片定位承载板、加热均温基板、顶出脱模组件，各层之间通过定位销做精准对位，侧边预留的紧固螺丝孔位可实现层与层之间的锁附固定，避免合模加压过程中出现层间错位导致的成型件尺寸超差。

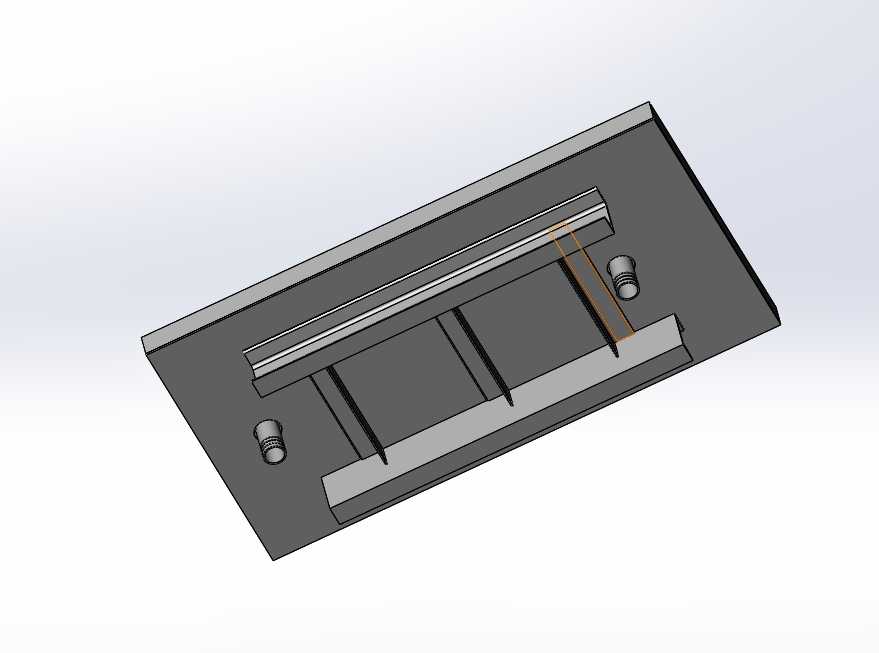

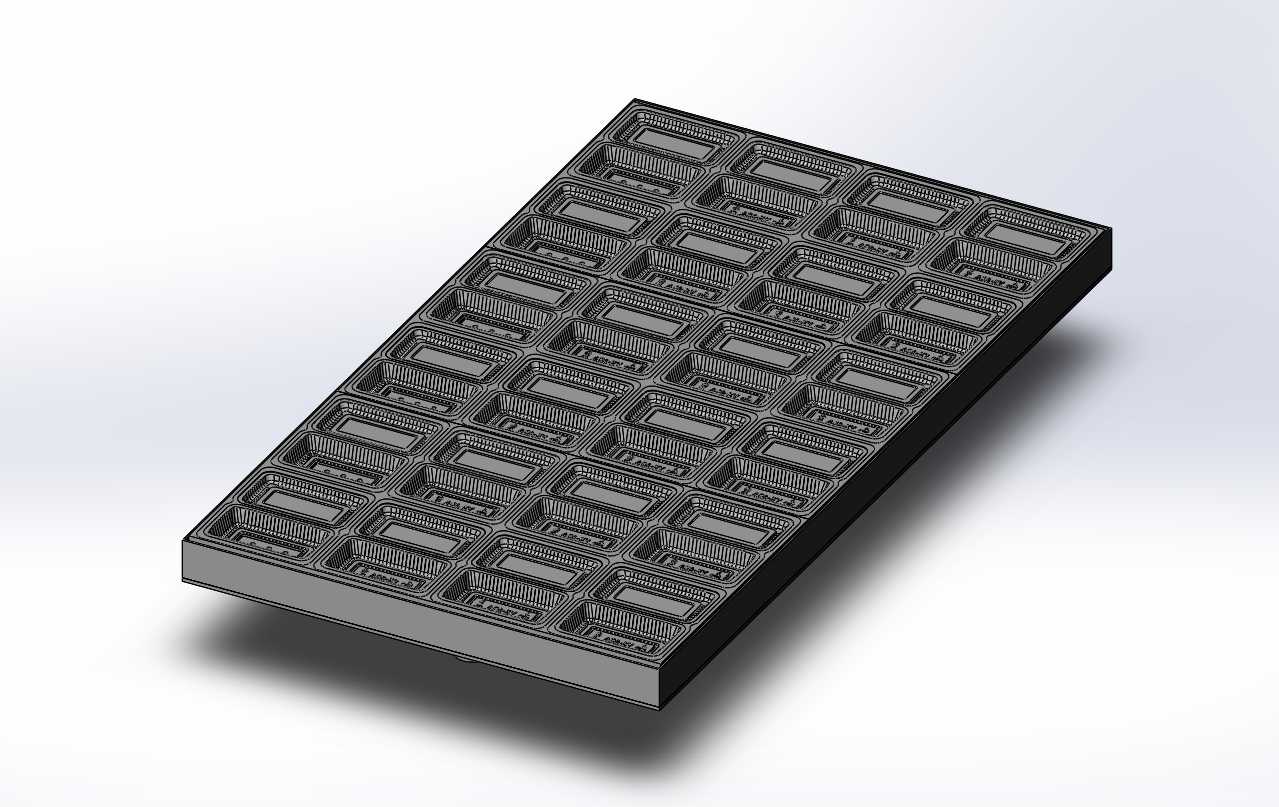

　　在实际生产场景中，这类模具主要处理0.1-0.5mm厚度的改性塑胶片材或者带胶复合基材，成型时加热基板将温度传导至型腔板，待料片达到热变形温度后，上下模合模施加设定压力，将型腔表面的微结构阵列完整转印到料片表面，成型后的零件表面阵列结构一致性好，平面度可控制在0.05mm以内，满足通讯类零件对装配精度、屏蔽效能或者导热均温的性能要求。设计过程中，型腔板的微结构阵列采用整体式加工，避免镶拼结构带来的拼接缝影响成型件外观，同时在型腔板非成型区域做了避空倒角处理，减少合模过程中对料片非成型区域的挤压，降低料片拉伸破裂的不良率。

　　安装边界方面，整套模具的外形长宽尺寸适配常规200mm行程的小型热压机台安装，模具总厚度控制在120mm以内，上下模座的安装孔位按照通用台板的T型槽间距做了标准化设计，不需要额外做转接板就可以直接装夹固定。定位承载板上设计了两个定位柱，对应料片上的预冲定位孔，放料时可以快速完成料片定位，减少人工放料的对位时间，提升单工序的生产节拍。加热基板内部设计了均匀排布的加热棒安装孔，同时预留了温度传感器的安装位，可实时反馈模具表面温度，保证成型区域各点温差不超过±3℃，避免因温度不均导致的成型件局部结构填充不完整、内应力过大翘曲等问题。

　　脱模结构采用内置式顶针设计，顶针排布在成型件的非功能区域，顶出行程设置为8mm，既可以保证成型件完全脱离型腔表面，又不会因为顶出行程过大导致顶针痕迹过深影响零件后续装配。模具的各层板材之间都设计了排气槽，排气槽深度控制在0.02mm，在合模加压过程中可以快速排出型腔内的空气，避免成型件表面出现气泡、缺胶等缺陷。在实际使用过程中，这套模具的维护也比较便捷，型腔板作为易损耗部件可以单独拆卸更换，不需要将整套模具从机台上拆下，减少换型维护的停机时间。针对通讯类零件小批量多品种的生产特点，这套模具的型腔板可以快速替换，只需要更换对应微结构的型腔板和定位板，就可以适配不同规格零件的生产，提升模具的通用适配性，降低多品类生产的模具投入成本。模具的导向结构采用四个角位的精密导柱导套配合，导柱配合间隙控制在0.01mm以内，合模过程中可以保证上下模的精准对位，避免长期生产过程中出现型腔磨损导致的零件尺寸漂移。在进料端的位置还设计了料片预定位挡边，操作人员放料时只需要将料片靠紧挡边和定位柱，就可以完成精准定位，降低对操作人员的技能要求，减少人工操作带来的不良品率。
