带缓冲结构的柔性法兰联轴器三维设计

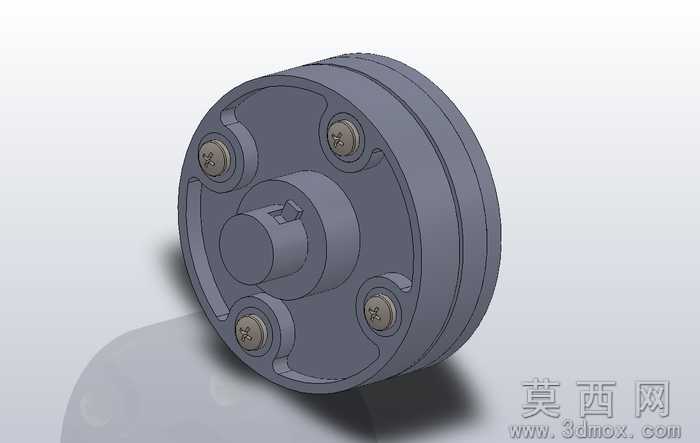

本作品为柔性法兰联轴器的三维参数化建模成果，建模阶段以机械传动领域的实际安装需求为核心设计依据，首先完成整体装配基准轴的搭建，对齐两端待连接轴的同轴度基准，依次构建两端带键槽的轴套主体结构，键槽尺寸严格遵循普通平键的安装配合公差要求，保证与传动轴周向固定的可靠性。法兰盘主体采用圆盘式对称结构设计，沿圆周方向均匀布置四个连接螺栓孔位，每个螺栓配套设计有缓冲嵌装结构，在法兰盘的连接接触面预留环形缓冲容置槽，可嵌入弹性缓冲垫以吸收传动过程中的冲击载荷，弥补两连接轴之间的微小径向、角向安装偏差，降低传动系统的振动与噪音。建模过程中对所有零件添加了贴合实际的装配约束，螺栓与孔位采用间隙配合约束，两端轴套与法兰主体之间添加同轴度约束与接触面贴合约束，完整还原联轴器实际装配的运动逻辑，可直接用于传动系统的运动干涉校验。渲染阶段采用金属哑光材质模拟联轴器的铸铁或钢制基体质感，对螺栓端面、轴套内孔等机加工面添加轻微反光的金属切削面效果，对缓冲嵌装区域添加区别于基体的深色调弹性材质表现，通过柔和的环境打光突出法兰盘的圆周对称结构、键槽的卡位结构以及螺栓连接的细节特征，清晰展现各部件的装配位置关系。设计思路上兼顾了刚性法兰联轴器的传动扭矩能力与柔性结构的偏差补偿能力，对称式的螺栓布置保证传动过程中受力均匀，预留的缓冲结构可有效降低启动、换向瞬间的冲击载荷对传动轴的损伤，整体结构紧凑，安装拆卸便捷，可适配中小功率的传动轴系连接场景，建模过程中所有特征均保留参数化编辑属性，可根据实际所需的轴径、传动扭矩参数快速调整尺寸，适配不同的安装工况需求。
