带轴一体式汽轮机叶轮转子结构设计

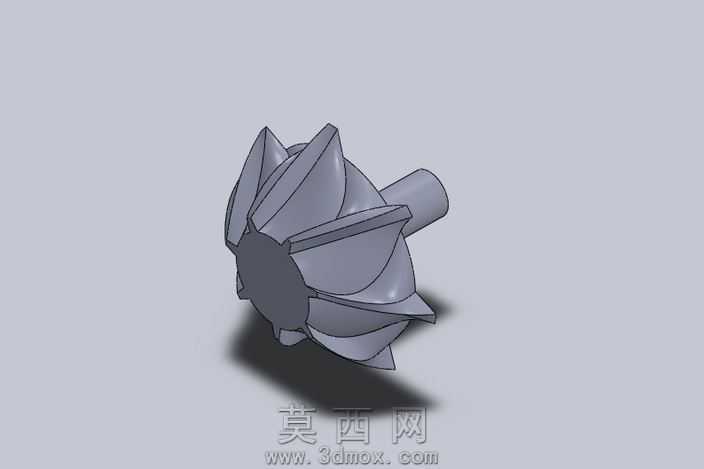

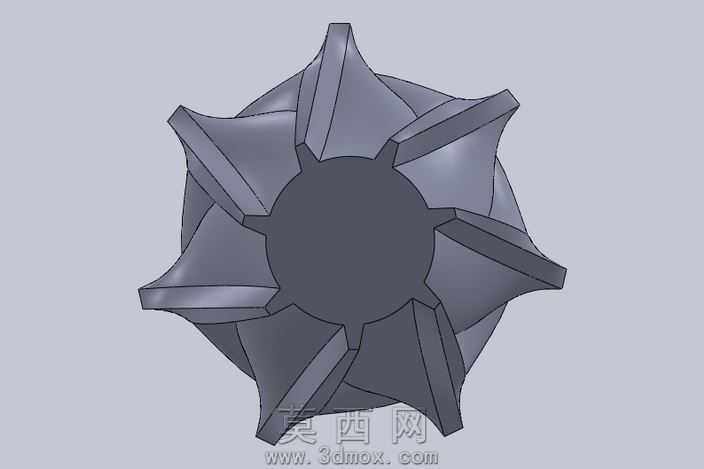

本作品为汽轮机核心动力部件转子的三维参数化建模成果，建模过程依托主流三维机械设计软件完成，整体采用自顶向下的设计思路，先确定转子的核心动力输出轴段基准，再围绕轴段完成叶轮叶片部分的特征构建。建模阶段首先绘制轴段的回转截面草图，通过回转特征完成一体式轴身的基础造型，轴段预留了后续装配对接的轴颈结构，尺寸匹配常规汽轮机的装配公差要求。叶轮部分的叶片采用放样特征构建，先在不同径向高度的基准面上绘制对应翼型截面轮廓，通过引导线串联各截面完成单个叶片的曲面实体化，再通过圆周阵列特征完成整圈叶片的均匀排布，阵列过程严格控制叶片间的角度公差，保证转子运转时的动平衡性能。建模全程对叶片根部与轮盘的衔接位置做了圆角过渡处理，避免应力集中问题，同时对叶片前缘、后缘做了符合流体力学要求的薄化处理，还原真实汽轮机转子的气动外形结构。材质配置阶段，为模型赋予了高温合金钢的材质属性，调整金属材质的粗糙度、反射率参数，模拟汽轮机转子经精加工后的金属表面质感，渲染阶段添加了柔和的环境光源与接地阴影，清晰展现叶片的曲面弧度、轴段的圆柱面结构以及各部分的衔接细节。整个模型为一体式结构设计，未拆分多余零件，还原了小型汽轮机转子的整体结构形态，所有特征均保留完整建模参数，可根据实际工况需求调整叶片数量、轴段直径、叶轮直径等核心尺寸，适配不同功率等级的汽轮机设计验证需求，模型的结构细节完全参照真实汽轮机转子的工程设计规范，叶片的扭曲角度、轮盘的厚度比例、轴段的长度配比均符合机械设计的工程逻辑，可用于结构展示、原理教学以及初步的工程方案验证场景。
