推拉式快速夹钳压紧锁紧工装结构

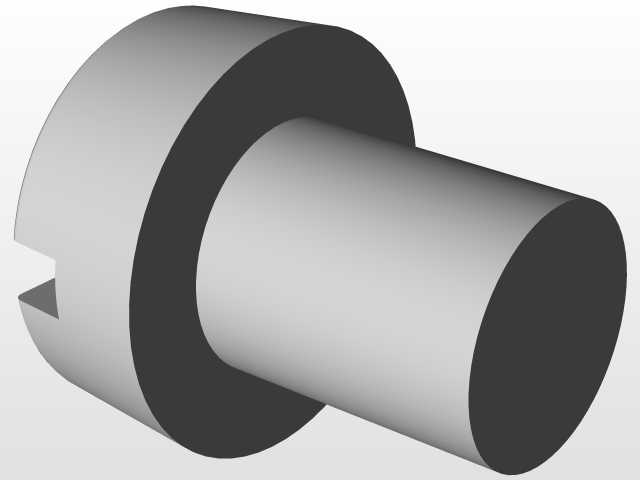

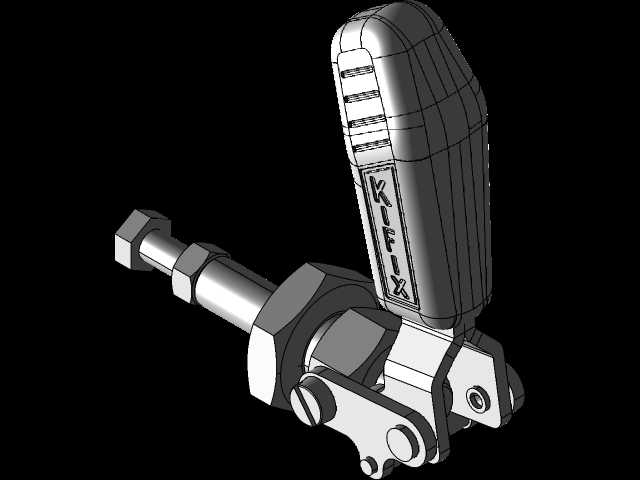

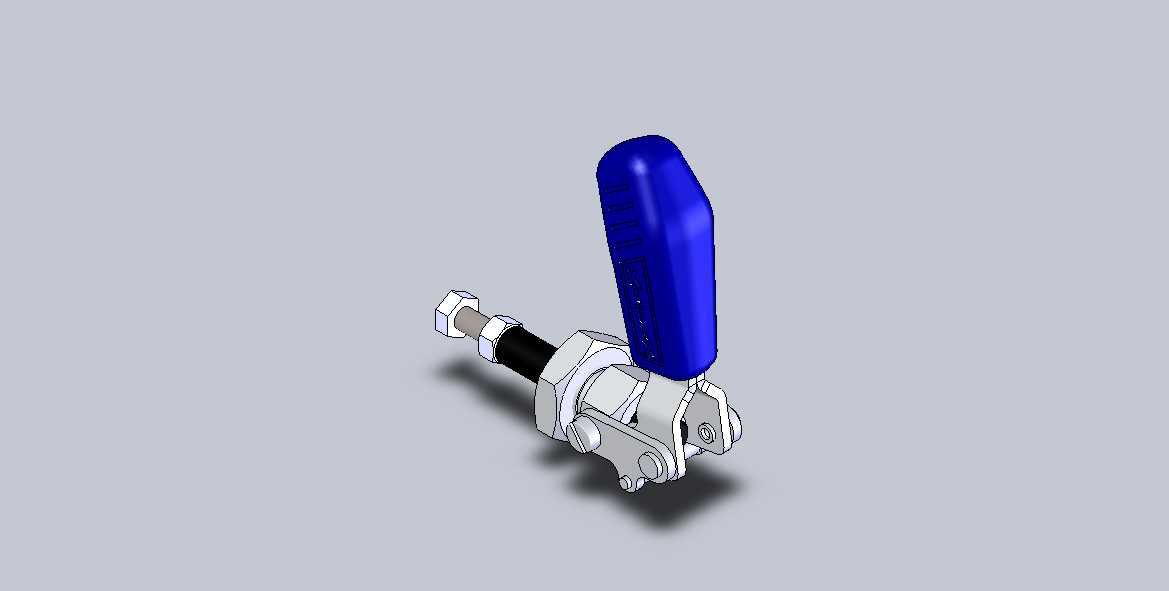

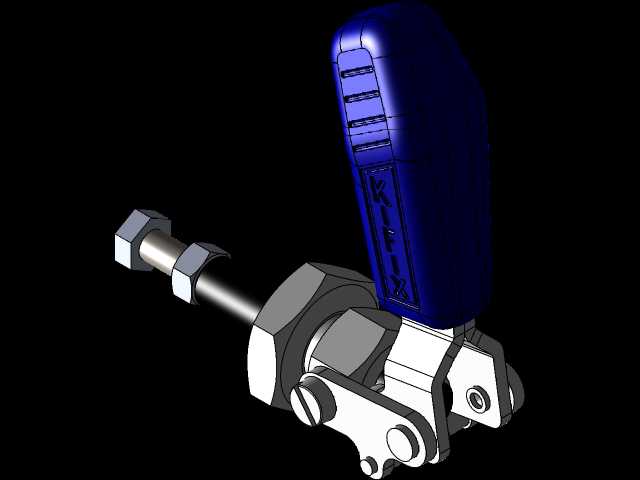

　　在工装夹具设计领域，手动快速夹钳是小批量工件装夹、治具定位场景里应用频次极高的标准功能件，这款推拉式结构的夹钳，核心解决的是传统螺栓压紧操作繁琐、装夹效率低的痛点，在电子装配工位、小型五金件焊接工装、木质板材胶合定位、线束治具固定等场景都能见到这类结构的身影。从实际使用逻辑来看，这类夹钳依靠连杆机构的死点自锁特性实现压紧力保持，操作人员扳动蓝色包覆的操作手柄时，内部的连杆组会越过运动死点，此时前端的推杆会向外伸出，顶住待固定工件的侧面或者端面，即便操作端撤去外力，夹钳也能保持稳定的顶紧状态，不会因为加工过程中的振动出现松脱，只有反向扳动手柄让连杆脱离死点位置，推杆才会回缩松开工件，整个装夹和松脱的操作行程只需要一次扳动动作，

　　相比传统的旋转螺母压紧，单工位操作时间能缩短七成以上。从结构设计的细节来看，手柄部分采用了符合人体工学的曲面造型，外部包覆的防滑材质能在操作人员戴劳保手套操作时提供足够的摩擦力，避免手滑导致操作不到位；夹钳的主体基座采用了一体化的冲压铆接结构，各个铰接销轴的配合间隙控制在合理范围，既保证连杆运动时没有卡滞，也不会因为间隙过大导致压紧位置出现偏移；前端的推杆采用了螺纹调节结构，可以根据不同工件的装夹距离，旋转调整推杆的伸出长度，适配不同厚度或者不同定位距离的装夹需求，推杆端部的橡胶压头能避免硬接触刮伤工件表面，同时增大接触摩擦力，防止工件在压紧过程中出现滑移。在安装适配性上，这款夹钳的基座预留了两个标准的螺栓安装孔，

　　可以直接通过内六角螺栓固定在工装板、铝型材框架或者设备工作台面上，安装孔的孔距符合行业通用的快速夹钳安装尺寸规范，不需要额外做安装位的定制加工，就能直接替换同规格的老旧夹钳；整体结构的外轮廓没有尖锐的突出棱角，所有铰接位置都做了卷边或者沉头处理，避免操作人员在操作过程中被剐蹭受伤。从实际选型的角度来看，这类推拉式夹钳的顶紧行程和额定压紧力是核心选型参数，设计工装时需要先核算工件装夹需要的最小顶紧力，再匹配对应规格的夹钳，避免选的规格太小导致压紧力不足，加工过程中工件移位，也避免选的规格过大导致操作力过大，增加操作人员的劳动强度；同时要注意安装时的空间预留，手柄扳动的全行程范围内不能有其他结构件干涉，保证操作时手柄能顺利扳到死点位置，

　　实现可靠自锁。在三维建模过程中，这类标准件的建模需要重点还原连杆机构的运动配合关系，各个铰接位置的同轴度、连杆的长度尺寸都要和实际产品保持一致，这样在做工装的整体运动仿真时，才能准确模拟夹钳的扳动行程，提前排查安装空间的干涉问题；手柄部分的曲面造型要贴合实际握持的弧度，推杆的螺纹调节结构也要做细节还原，方便后续出工程图时直接标注安装和调节尺寸。这类夹钳在实际产线应用中，往往会多个组合使用，比如在小型壳体的焊接工装上，会在工件的三个定位方向分别布置一个夹钳，扳动手柄后就能同时从三个方向把工件顶紧在定位挡块上，不需要逐个拧动螺栓，工人上下料的效率能得到明显提升，而且因为自锁特性，长时间使用也不会出现压紧力衰减的问题，维护成本极低，只需要定期在铰接销轴位置滴注少量润滑油，就能保证机构长期顺畅运作。
