微型滚柱直线导轨滑块组件结构设计

　　做非标设备结构设计快十年，这类微型宽幅直线导轨滑块的选型和建模，是做小型精密传动工位绕不开的环节。先从实际应用场景说，这类MGN系列的微型导轨，最常出现在3C产品组装工位的小型滑台、桌面级检测设备的探针移动模组、医疗检验设备的样本推送机构里，因为安装空间局促，负载不大但对导向精度、运行平顺性要求高，普通的宽幅重型导轨根本塞不下，也没必要承担多余的结构重量。

　　实际使用中，这个滑块组件的核心作用是给执行端提供高精度的直线运动导向，把驱动端（不管是微型丝杠还是同步带、甚至小型气缸）的动力输出约束在单一轴向，避免运动过程中出现偏摆、卡滞，保证执行件的重复定位精度能控制在丝级。很多刚入行的工程师选微型导轨容易踩坑，只看额定动负载，忽略安装边界的尺寸限制，最后要么滑块和周边结构干涉，要么预压选得太大导致运行阻力陡增，驱动电机带不动。

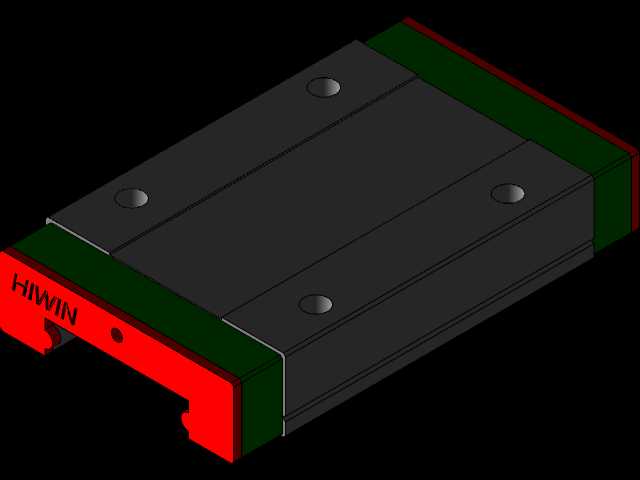

　　从功能特性上拆解，这个滑块是四列滚柱接触的结构，相比同尺寸的滚珠导轨，接触面积更大，刚性更好，能承受一定的倾覆力矩，很多单导轨悬臂安装的小型工位，选滚柱款的微型滑块就不用额外加辅助导向，能省不少安装空间。滑块两端的红色端盖是内置的循环返向器，滚柱在滑块和导轨的滚道之间做无限循环运动，端盖的曲面顺滑度直接影响运行的噪音和流畅度，建模的时候返向槽的曲率必须和滚柱的运动轨迹完全拟合，不能有硬拐点，不然实际装配后滚柱经过返向器的时候会产生顿挫，长期运行还会磨损滚道表面。滑块侧面的绿色部件是自润滑密封组件，一方面是阻挡车间里的粉尘、切削碎屑进入滚道，另一方面内置的润滑脂能缓慢释放，延长维护周期，不用频繁加注润滑油，适合那种封闭在设备内部、不好日常维护的工位。

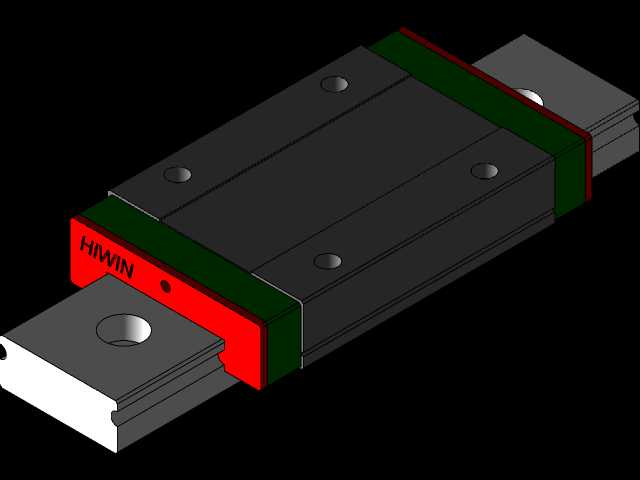

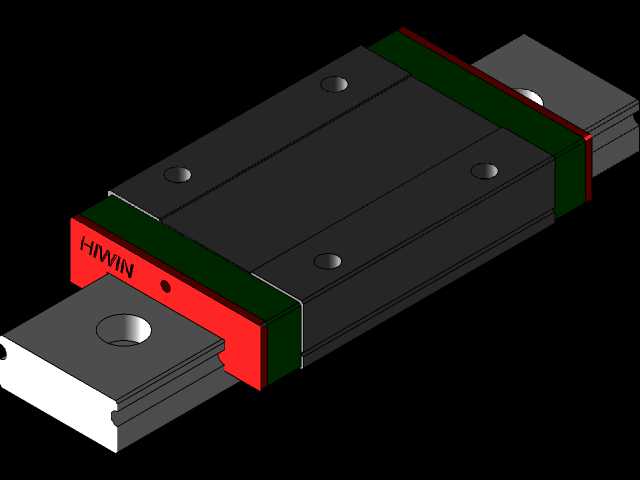

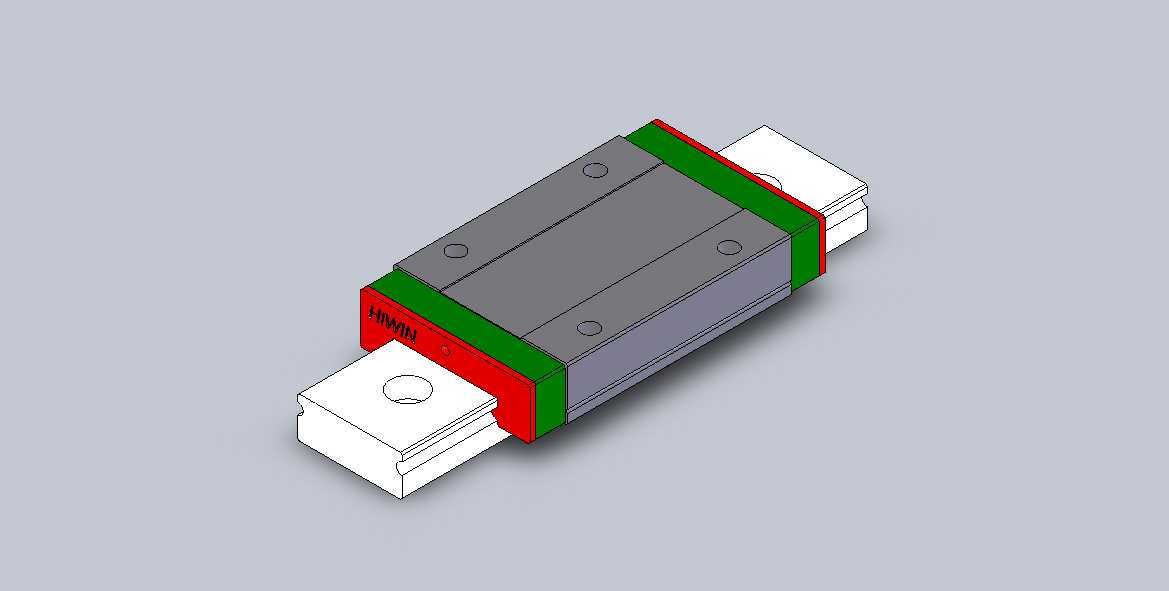

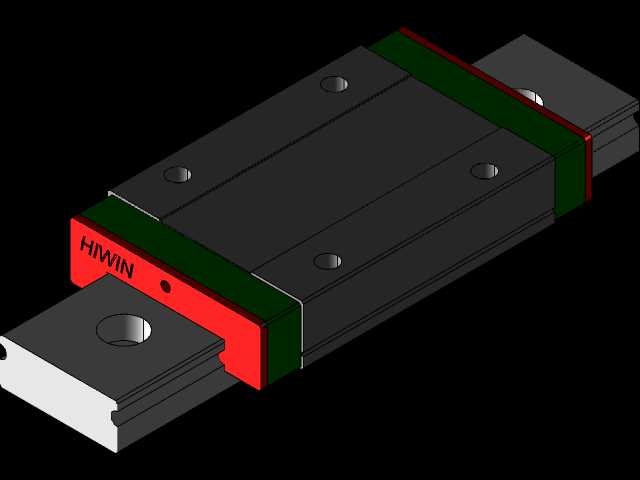

　　说回设计思路，做这个三维模型的时候，首先要卡死安装边界尺寸：对应MGNR9规格的导轨，轨宽是9mm，滑块总宽度控制在20mm以内，总长度适配R80的短行程规格，也就是单根导轨配套的滑块行程能覆盖80mm的移动距离，安装孔位完全和行业通用的安装尺寸对齐——导轨上的沉头孔间距、滑块顶面的两个安装螺纹孔的中心距、孔位到端面的距离，都严格按照通用互换尺寸做，这样设计出来的模型导入装配体的时候，不用反复调整孔位，直接就能和设备上的安装板、滑台板对齐，不会出现装不上的问题。建模的时候特意把滚道的接触角做了45度的等截面设计，这个角度是兼顾径向负载、侧向负载和倾覆力矩的最优角度，不管是垂直安装、水平安装还是侧装，负载能力都不会出现明显的短板。滑块的基体用的是轴承钢材质的建模参数，表面做了发黑处理的外观表现，和实际工业产品的外观一致，密封件和端盖的材质区分也做了明确的结构分层，导入渲染软件的时候能直接赋予不同材质，不用再重新拆分零件。

　　还要注意安装时候的细节，这类微型导轨的安装基准面必须做倒角处理，不然滑块推上导轨的时候容易刮伤密封唇，建模的时候也在导轨两端和滑块端面做了对应的导向倒角，符合实际装配的工艺要求。很多新手建模容易忽略滑块的预压调整间隙，这个模型里把滑块和导轨的配合间隙留了微米级的预压量，对应实际选型里的微预压等级，适合高精度轻负载的工位，不会出现间隙过大导致的反向死区，也不会因为预压太大导致运行阻力过高。另外滑块的油嘴位置做了标准化的预留，要是需要外接润滑管路，直接在端盖的预留位置就能安装油嘴，不用额外打孔破坏结构。

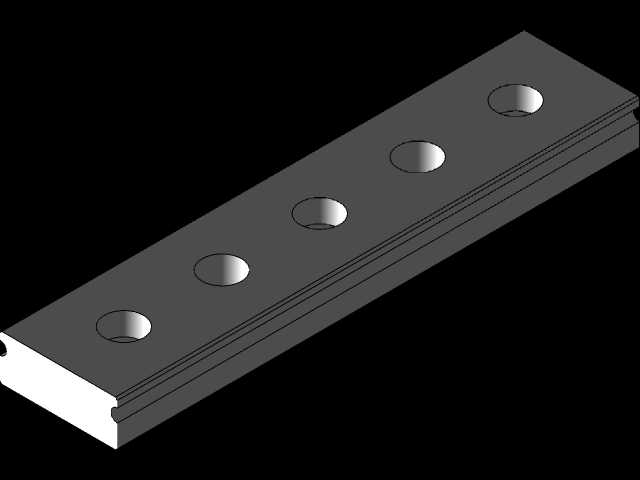

　　从结构强度上验证，这个尺寸的滑块额定动负载能满足小型工位10kg以内的负载需求，静负载能承受30kg以内的瞬时冲击，完全覆盖3C组装、检测设备这类场景的负载要求，而且因为是滚柱结构，运行的阻尼比滚珠款更均匀，低速移动的时候不会出现爬行现象，哪怕是做微米级的进给动作，也能保证运动平顺。建模的时候把所有的安装孔都做了沉头深度的准确建模，比如导轨的沉头孔深度刚好能容纳M3的内六角螺丝头，不会突出导轨表面，避免滑块移动的时候和螺丝头干涉，滑块顶面的螺纹孔深度也做了足够的啮合长度，保证安装滑台板的时候螺丝不会滑牙，也不会顶穿滑块内部的滚道结构。
