三通路法兰式排气歧管结构设计

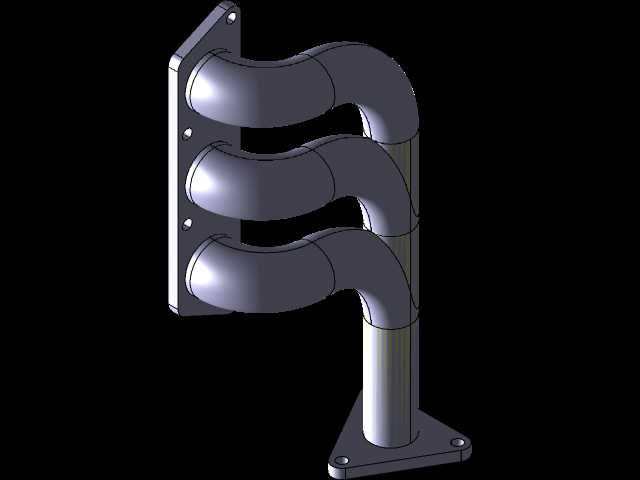

　　这款三通路排气歧管的结构设计，核心围绕多缸内燃机排气端的气流汇集需求展开，在实际动力系统布局中，这类部件承担着将各气缸排出的高温废气有序导入排气总管的作用，直接影响发动机的排气背压、充气效率与整机动力输出表现。从安装边界来看，进气端采用一体化方形法兰结构，法兰面预留三个均布的螺栓安装孔，孔位公差按照管路连接通用标准设计，可直接与气缸盖排气侧的安装面对接，密封面平面度控制在0.1mm以内，避免高温高压废气出现泄漏风险；出气端采用圆形法兰底座，单螺栓孔定位设计，适配下游排气总管或者三元催化装置的安装接口，整体安装位的空间占用经过紧凑化处理，可适配小排量直列三缸动力单元的舱内布局，不会与周边的冷却管路、线束支架产生运动干涉。

　　在结构设计思路上，三个进气弯管采用等长曲率设计，每段弯管的弯曲半径经过气流仿真优化，避免不同气缸排出的废气在管路内部产生紊流干涉，降低排气脉冲带来的振动与噪音；弯管与主管路的连接位置采用圆弧过渡结构，减少气流转向时的阻力损失，管壁厚度按照高温工况下的强度要求设定，可承受800℃以上的持续排气温度，同时兼顾轻量化需求，避免不必要的材料冗余。实际应用场景中，这类排气歧管不仅可用于常规乘用车的小排量发动机，也可适配小型通用动力机械、农用机械的动力单元，在改装领域也常作为排气系统升级的基础部件，通过优化管路走向降低排气阻力，提升动力响应速度。

　　从外形结构来看，三个弯管呈平行排布，进气法兰与出气底座之间通过垂直主管路连接，整体结构没有多余的外置附件，安装时仅需在法兰面匹配对应厚度的耐高温密封垫片，按照规定扭矩紧固螺栓即可完成装配，后期维护拆卸也较为便捷。设计过程中充分考虑了热胀冷缩的形变余量，弯管的弯曲段预留了一定的形变补偿空间，避免长时间高温工作后，管路因热应力出现开裂或者法兰面翘曲变形的问题；管路内壁做了顺滑过渡处理，没有突兀的台阶或者棱角，减少废气中的颗粒物在管壁附着积碳的概率，延长部件的使用寿命。在三维建模过程中，所有安装孔位、管路曲率、法兰厚度的参数都按照实际加工工艺要求设定，弯管部分可采用铸造成型或者不锈钢弯管焊接成型，两种加工工艺都能直接基于该模型开展后续的工艺编制与工装设计，不需要额外做结构上的大幅调整。对于结构设计从业者来说，这类歧管模型的核心参考点在于多管路汇流的布局逻辑、法兰连接的公差匹配、高温工况下的结构强度校核思路，尤其是等长弯管的曲率参数设定，可直接迁移到其他多通路流体管路的设计工作中，避免出现气流干涉、阻力过大的常见问题。
