英制规格夹持式车轮检测工装结构

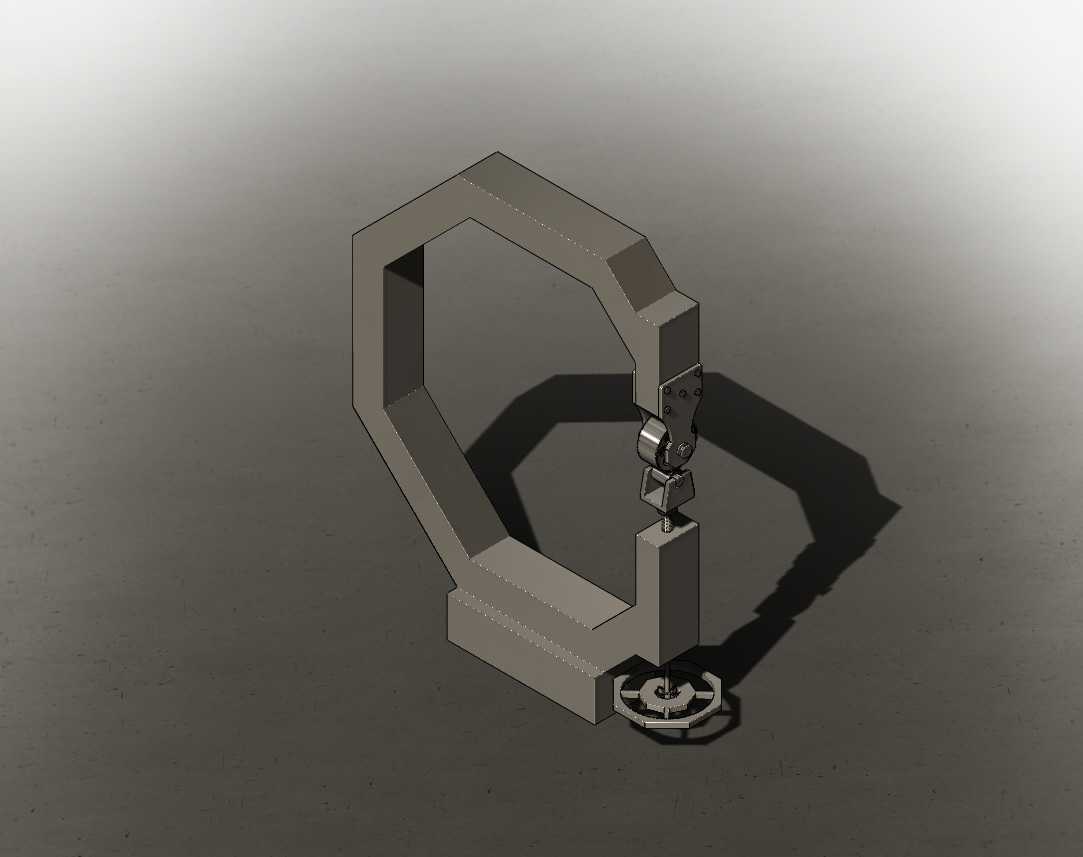

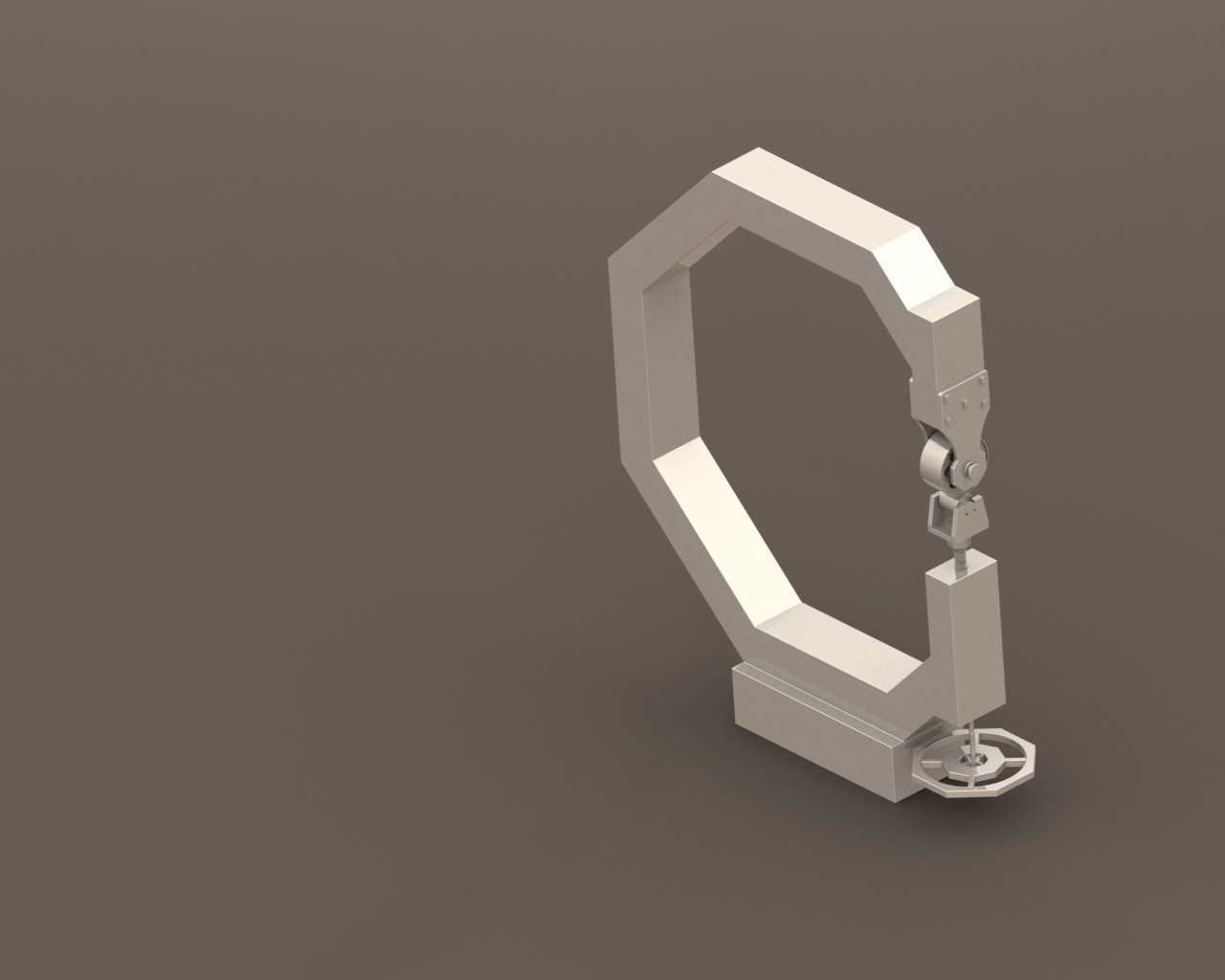

　　这套结构针对英制规格小尺寸车轮的形位公差检测场景设计，日常在机加工车间的质检工位、小型轮组装配线的入厂检验环节使用，主要解决小规格车轮径向跳动、端面圆跳动参数检测时的装夹定位问题，避免手持检测带来的读数误差。结构主体采用C型开式框架设计，框架截面做了等强度切边处理，在保证整体刚性的前提下尽可能削减冗余重量，框架内侧预留了百分表安装的调节槽位，可根据不同检测需求调整测头的接触位置。下端的定位座采用锥面自定心结构，适配英制规格下常见的小直径轮轴安装孔，锥面角度设置为90度，既能兼容一定范围内的孔径偏差，又能保证车轮装夹后与检测基准的同轴度，定位座底部设置了推力轴承结构，转动时的阻尼均匀，不会出现卡滞或窜动问题。

　　上端的夹紧机构采用螺旋进给结构，压头端部做了圆弧过渡处理，接触轮轴端面时不会压伤工件表面，螺旋副的导程设置为1.5mm，进给手感适中，夹紧后可通过侧面的锁紧螺钉固定位置，避免检测过程中压头松动导致基准偏移。框架的开口尺寸经过核算，可覆盖6英寸及以下规格的英制车轮检测需求，安装时只需将框架底部通过螺栓固定在质检工作台的T型槽上即可，底部的安装孔做了长圆孔设计，可根据工作台的槽距微调固定位置，不需要额外加工过渡连接板。设计过程中优先考虑了一线质检人员的操作习惯，夹紧手柄设置在框架侧面的易操作位置，不需要探身即可完成装夹动作，框架的边角全部做了R3的倒角处理，避免操作时剐蹭划伤。整个结构的受力路径经过优化，夹紧力从上端压头传递到车轮，

　　再通过下端定位座传递到框架底部，框架的变形量控制在0.02mm以内，完全满足形位公差检测的精度要求，不会因为结构刚性不足导致检测数据失真。定位座的轮辋支撑面做了防滑纹理处理，车轮放置后不会出现周向滑动，转动检测时轮组与定位座保持相对静止，测头采集的数据能真实反映车轮本身的形位误差。这套结构没有复杂的传动部件，日常维护只需要定期给螺旋进给副和底部推力轴承加注润滑脂即可，不需要专业人员进行调试，普通质检人员经过简单说明就能独立操作，适配车间多班次的高频使用需求。
