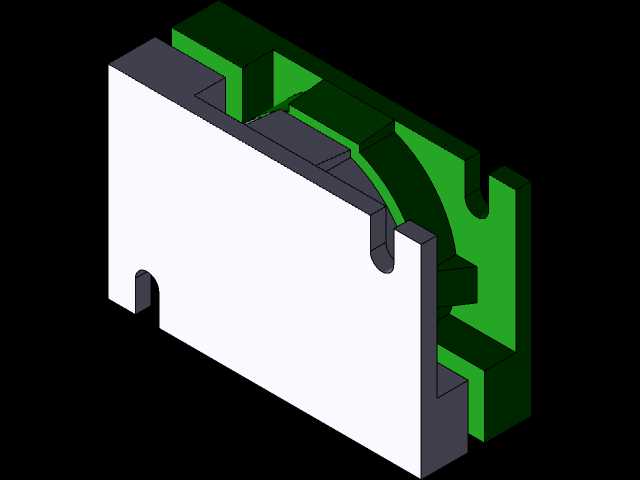

钣金冲压成型工装结构三维设计

　　这套成型工装主要面向薄板类钣金件的折弯压型工序，在通讯设备结构件、消费电子金属外壳、小型五金支架的批量冲压生产场景中应用广泛，区别于常规整体式冲压模具，该结构采用分体式镶拼设计思路，将成型凸模、定位挡块、压料支撑拆分为独立可替换单元，日常生产中遇到局部磨损时无需整体更换模体，仅需拆卸对应镶件即可完成维护，能大幅降低产线停机维护的时间成本。从实际使用逻辑来看，该工装适配常规开式机械压力机的安装台面，安装边界预留了标准T型槽固定位，模座底部的定位键槽与压力机工作台的定位凸台匹配，安装时无需反复调校同轴度，上下模合模导向依靠侧边的导向挡边完成，相比导柱导套结构，这种开放式导向结构更适配小批量多品种的柔性生产场景，

　　遇到板料表面有轻微氧化皮或碎屑时，不会出现导柱卡滞的问题。结构设计上，成型工作面的圆弧过渡区做了等间隙处理，压型时板料流经圆弧面的阻力均匀，不会出现局部拉裂或起皱的缺陷，侧边的定位挡块同时承担压料限位功能，板料送入工位后靠挡块完成X、Y两个方向的定位，无需额外加装气动定位销，简化了模具的外围配套结构。模体的非工作区域做了减重槽设计，在保证整体刚性满足100吨级压力机冲压载荷的前提下，尽可能降低模体自重，方便车间内的天车吊装转序。成型型腔的尺寸公差按照IT7级精度控制，成型后的钣金件折弯角度公差可控制在±0.5°以内，折弯边的直线度满足通讯设备结构件的装配要求，无需后续二次校形。从安装适配性来看，模座的闭合高度、

　　开模行程预留量均匹配常规中小型压力机的参数范围，上模柄采用标准直径规格，可直接装夹在压力机滑块的模柄孔内，无需额外加装转接法兰。实际生产验证中，该结构针对0.8-2mm厚度的冷轧钢板、铝板、镀锌板均有较好的适配性，调整压边间隙后即可完成不同材质板料的压型作业，成型过程中板料的进料阻力经过反复优化，不会出现板料滑移导致的成型尺寸偏移问题。分体式的镶件安装采用沉头螺钉加圆柱销定位的组合方式，反复拆卸更换后仍能保证成型面的位置精度，不会出现镶件移位导致的成型件尺寸超差。工装的压料面做了表面淬火处理，硬度达到HRC52-56，长期冲压作业下不会出现压痕、塌陷等磨损问题，非工作面做了发黑防锈处理，车间存放环境下不易产生锈蚀，

　　日常维护仅需定期在导向面涂抹润滑脂即可，无需复杂的保养流程。针对通讯类钣金件常见的小折边、局部凸包成型需求，该工装的成型块可快速更换，更换单个镶件的时间不超过15分钟，相比整体式模具的换模效率提升60%以上，非常适配多品种小批量的通讯结构件生产场景。
