阿基米德特拉梅尔连杆运动演示机构

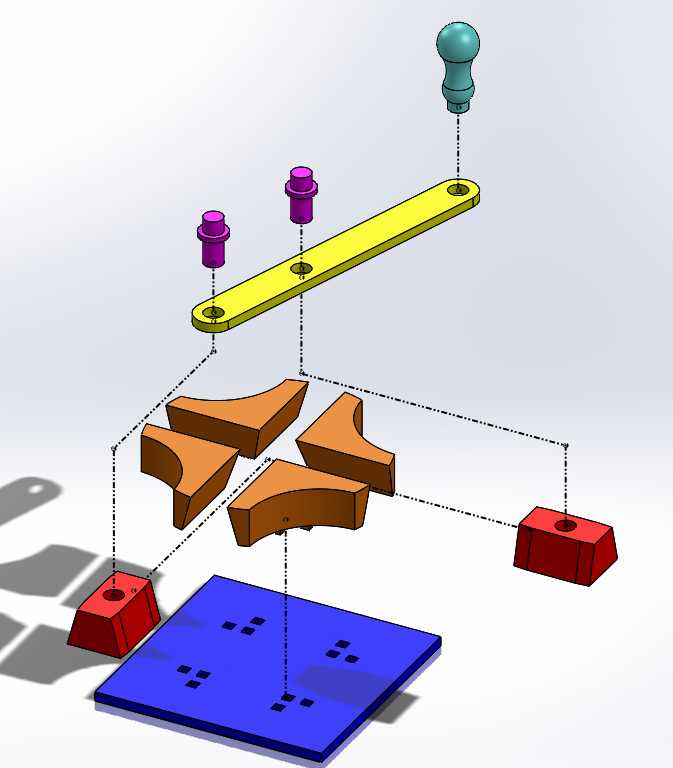

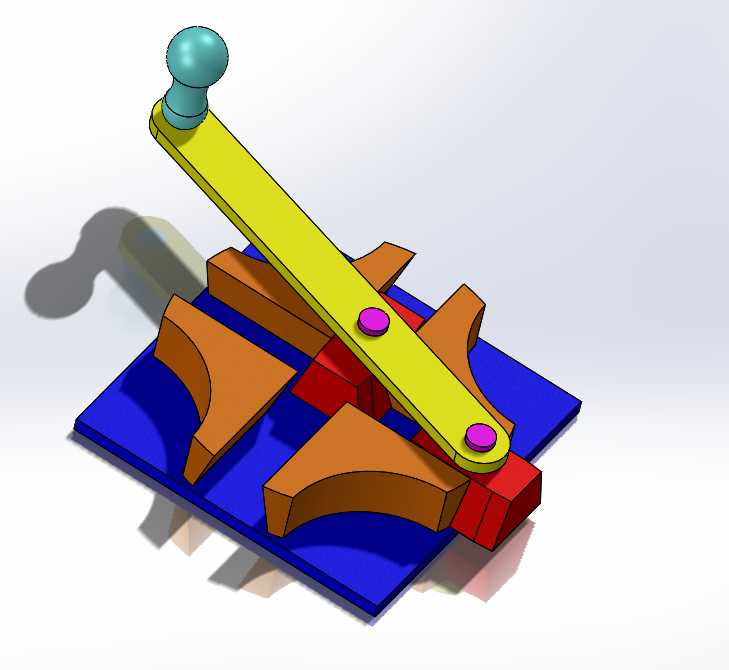

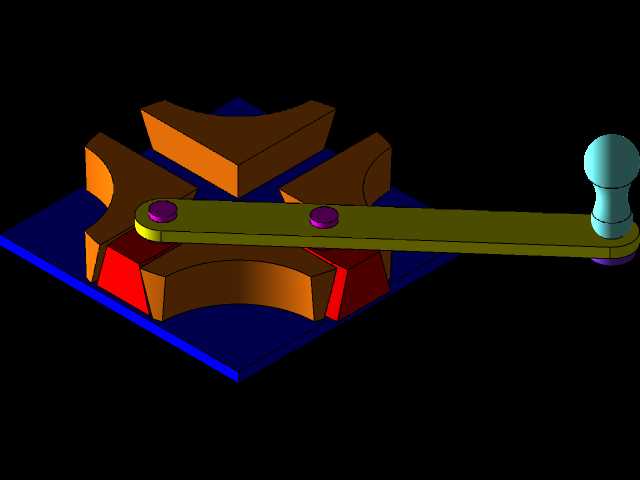

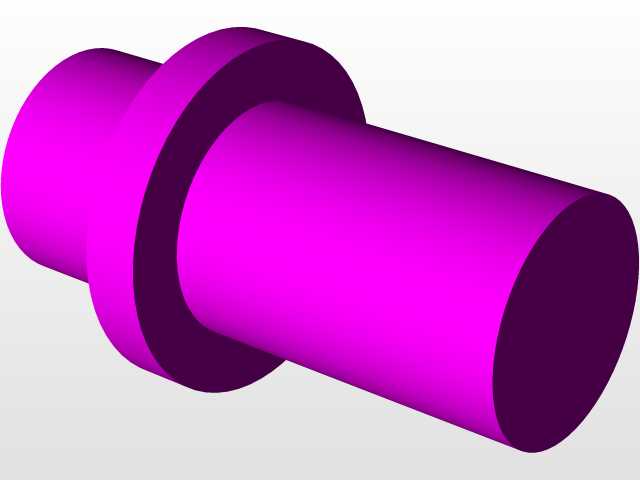

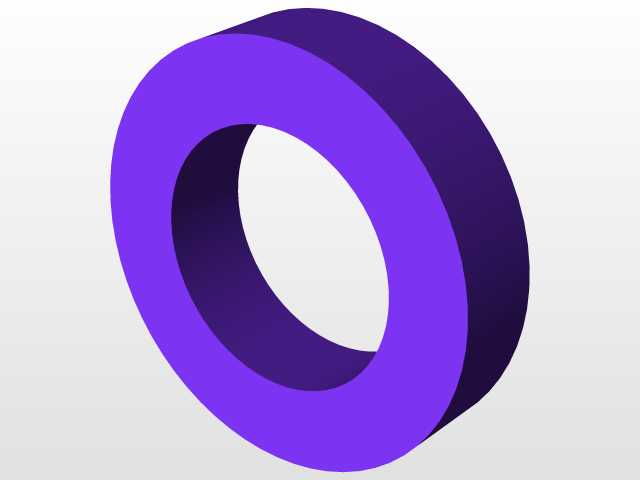

　　这套特拉梅尔机构的设计核心是依托正交滑动约束实现阿基米德螺线相关的轨迹输出，常被应用在机械原理教学演示、非标设备的直线轨迹生成工位，部分小型3D打印文创装置也会采用该结构做动态交互展示。从结构组成来看，底部蓝色基板承担所有部件的安装基准作用，基板上开设的两组正交导向槽，分别对应两个棕色滑动块的运动路径，滑动块与槽壁的配合间隙控制在0.2mm左右，既保证滑动顺畅无卡滞，又避免间隙过大导致的轨迹偏移。黄色长杆作为核心传动构件，通过两个紫色圆柱销分别与两个滑动块形成转动副连接，长杆顶端的球形操作头是手动驱动的施力部位，握持时的施力方向垂直于基板平面时，可带动两个滑块沿各自导向槽做反向同步滑动，此时长杆上除两个销孔位置外的任意点，

　　都能输出对应的椭圆或直线轨迹，这也是阿基米德特拉梅尔机构最核心的运动特性。设计过程中优先考虑了3D打印的工艺适配性，所有构件的壁厚均设置为2mm以上，无小于45度的悬空结构，打印时无需额外添加支撑即可完成成型，滑动配合面预留了0.15mm的打印公差补偿量，抵消FDM打印过程中材料膨胀带来的装配过盈问题。安装边界方面，整套机构的基板轮廓尺寸控制在120mm见方以内，总高度不超过60mm，可直接放置在实验台桌面使用，也可通过基板四角预留的沉孔固定在教学演示板上，适配常规的机械原理教具安装孔位。实际使用场景中，该机构可直观展示正交滑块连杆的运动合成原理，帮助学习者理解平面运动副的约束关系、轨迹生成的几何逻辑，在部分小型划线设备中，

　　调整长杆上的固定点位置，还可实现不同长短轴椭圆轨迹的划线作业，替代复杂的数控划线工序完成小批量工件的标线加工。结构上没有采用复杂的弹性件或紧固件，所有转动副和移动副均依靠构件自身的几何形状实现配合，拆解和组装无需额外工具，日常维护仅需定期在滑动槽内涂抹少量润滑脂即可降低磨损，长期使用后若出现滑块磨损间隙过大的问题，直接更换对应打印件即可快速恢复精度，维护成本极低。长杆上的两个销孔位置经过精确计算，两孔中心距与滑块行程形成固定比例关系，保证运动过程中长杆不会出现死点位置，全程操作施力均匀，手动驱动时的阻力波动不超过0.5N，操作手感顺滑无顿挫。两个棕色滑动块的截面形状采用梯形设计，与导向槽的梯形截面完全契合，可承受垂直于基板方向的倾覆力矩，避免长杆受力时滑块从槽内脱出，提升机构运行的稳定性。
