摆动滚子从动件共轭凸轮传动结构

项目分类:通用机械零部件 发布时间:2022-07-30 ID:691982
  • 摆动滚子从动件共轭凸轮传动结构

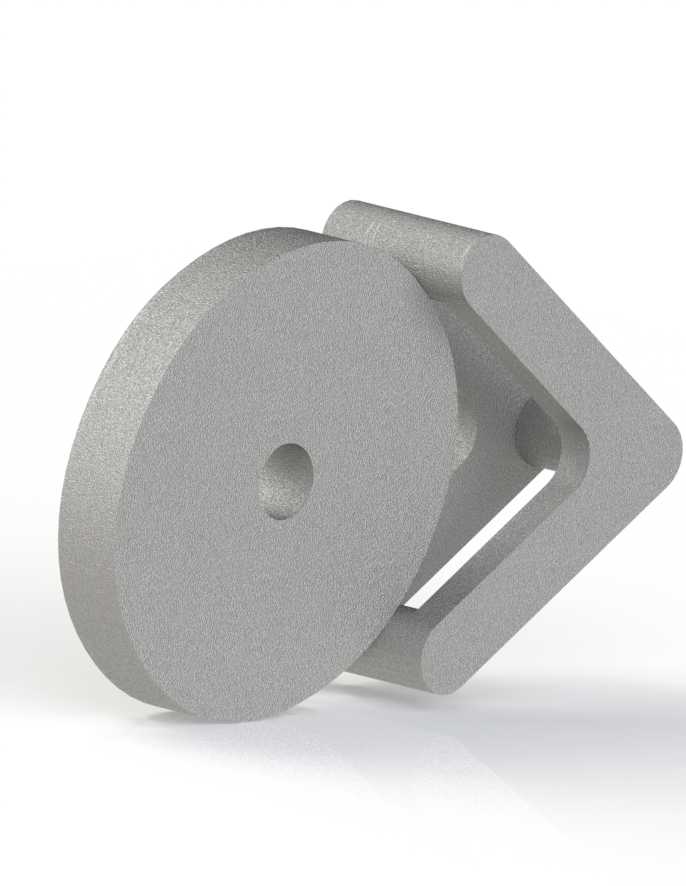

  在自动化装配、轻工包装、纺织织造这类需要精准时序动作的设备里,共轭凸轮机构的出镜率一直不低,和普通盘形凸轮比,它靠共轭轮廓的双凸轮面约束从动件的往复摆动全程,不需要额外加装复位弹簧就能实现力封闭,高速运转下不会出现从动件跳脱、回程冲击的问题,尤其适合每分钟往复动作超过百次的工位。这套摆动滚子从动件共轭凸轮的结构,核心是两个共轭排布的盘形凸轮基体,配合带滚子的摆臂构件,摆臂的长槽结构是用来调整从动件初始安装位置的,现场调试的时候可以根据工位实际行程需求,微调摆臂和凸轮的啮合初始角,不用重新加工凸轮轮廓就能适配小幅的动作行程调整。

  从安装边界来看,凸轮基体的中心安装孔是标准的光孔设计,适配常用的圆轴类传动输入,安装时需要保证凸轮轴的轴向窜动量控制在0.02mm以内,不然两个共轭面和滚子的啮合间隙会出现波动,长期运转会加剧滚子边缘的磨损。摆臂的铰接支点孔位和凸轮中心孔的中心距是固定设计值,安装机架的对应安装孔位需要严格保证同轴度公差,不然摆臂摆动过程中会出现卡滞,滚子和凸轮面的接触应力会超出设计阈值,严重时会出现凸轮轮廓面点蚀剥落的问题。

  设计这套结构的时候,首先要根据设备工位需要的摆角行程、运动规律——比如是等速运动还是简谐运动,先计算出主凸轮的轮廓曲线,再根据从动件滚子的直径、摆臂的长度参数,推导共轭副凸轮的轮廓,保证整个摆动行程里,两个凸轮面始终和各自接触的滚子保持无间隙啮合,不会出现虚位。滚子部分采用的是标准滚针轴承内嵌的结构,转动阻力小,耐磨性能好,长期高速运转下的温升也能控制在合理范围。摆臂的镂空槽设计一方面是减轻构件自身重量,降低高速摆动时的惯性冲击,另一方面也给安装调试留出了足够的调整余量,不需要额外做调整垫片就能完成初始位置校准。

  实际应用里,这类结构常被用在包装设备的送料工位、模切设备的进纸工位、纺织机械的引纬机构里,相比槽轮、连杆这类间歇传动机构,共轭凸轮的运动规律可以完全根据工艺需求定制,能实现无冲击的启停动作,在高速运转工况下的噪音和振动都比传统机构小很多。需要注意的是,安装时两个共轭凸轮的周向相对位置必须严格对齐设计角度,一旦周向错位,就会出现啮合间隙过大或者卡滞的问题,调试时需要手动盘车检查整个摆动行程的啮合顺畅度,确认全程没有卡阻、间隙均匀之后再锁紧凸轮的轴向固定件。日常维护时只需要定期给滚子轴承补充润滑脂,检查凸轮轮廓面的磨损情况即可,不需要复杂的维保操作,整体结构的可靠性很高,适合长期连续运转的自动化生产线使用。
