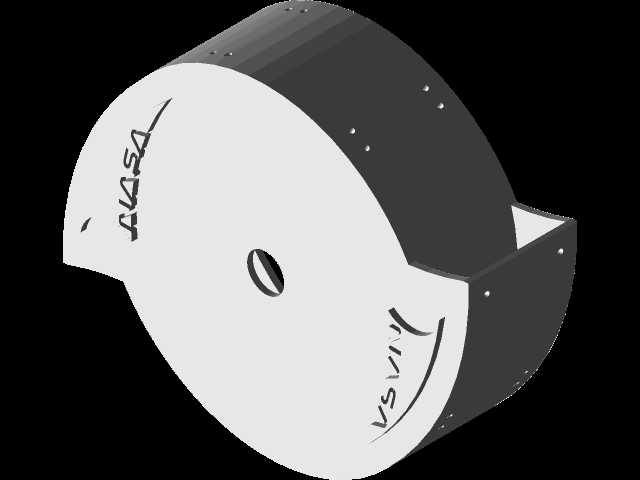

NASA Rassor鼓式表土采集转储装置结构

　　在行星探测表层采样、松散表土原位收集这类作业场景里，常规挖掘结构很容易因低重力环境出现集料洒落、结构承压不足的问题，这款鼓式采集转储结构就是针对这类特殊工况做的定向设计。整个转鼓的核心功能聚焦在表土的收集与转移，作业时不需要额外的大推力挖掘动作，靠鼓体自身的回转配合外缘切削结构就能把表层松散土体拨入容腔，转场或者卸料时靠内部的锁止结构封住容腔开口，避免土体在移动过程中溢出。

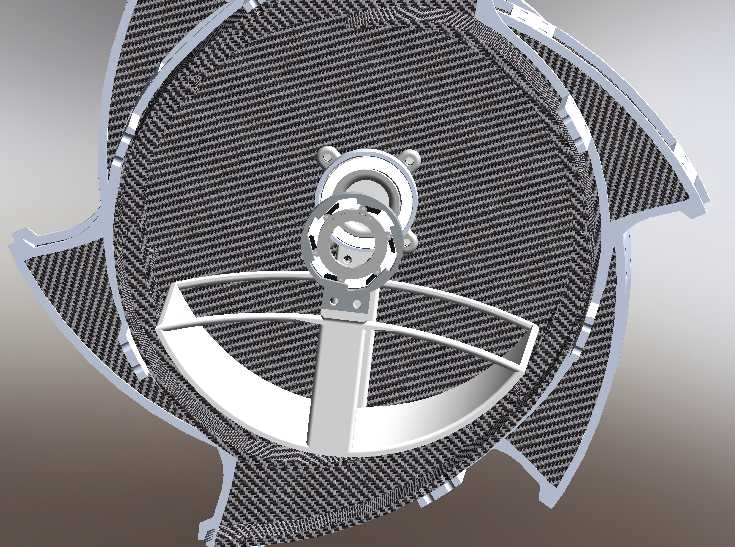

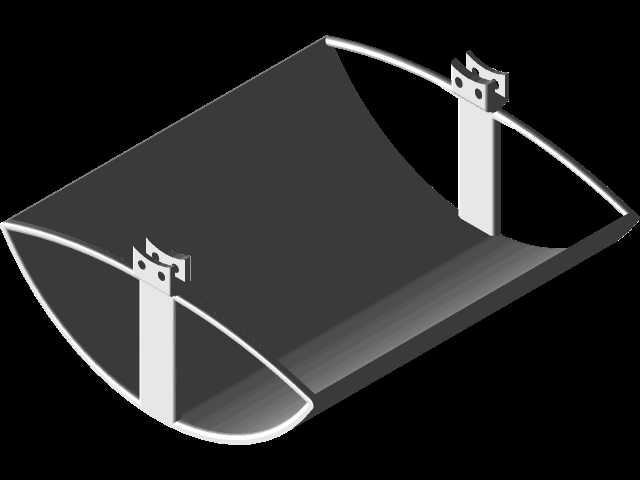

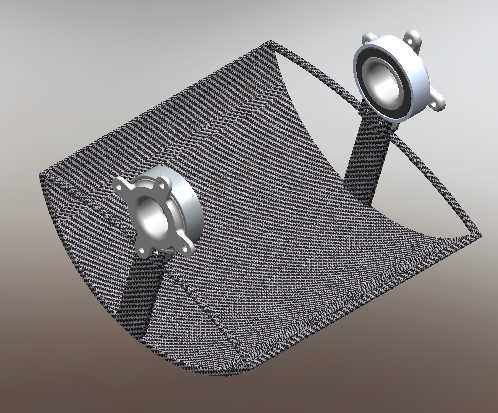

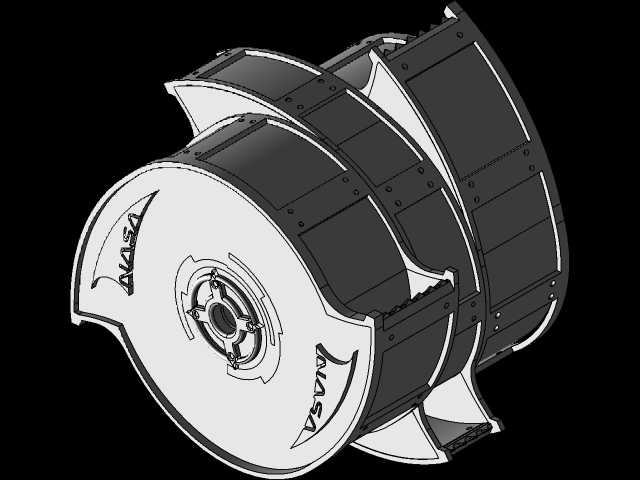

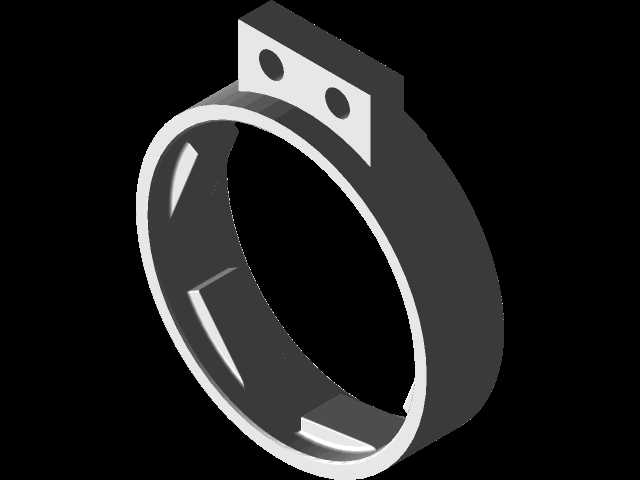

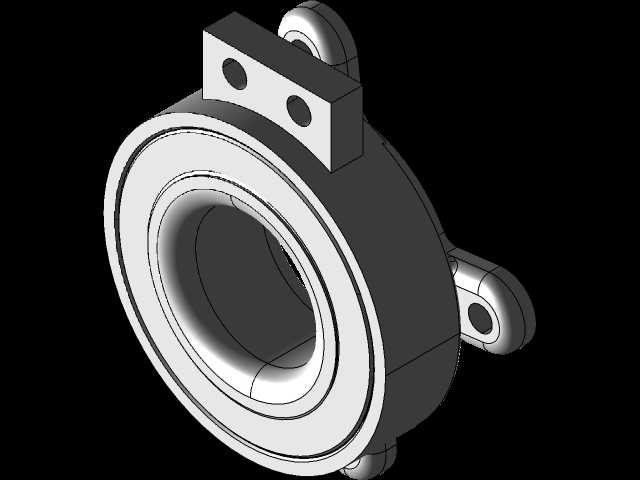

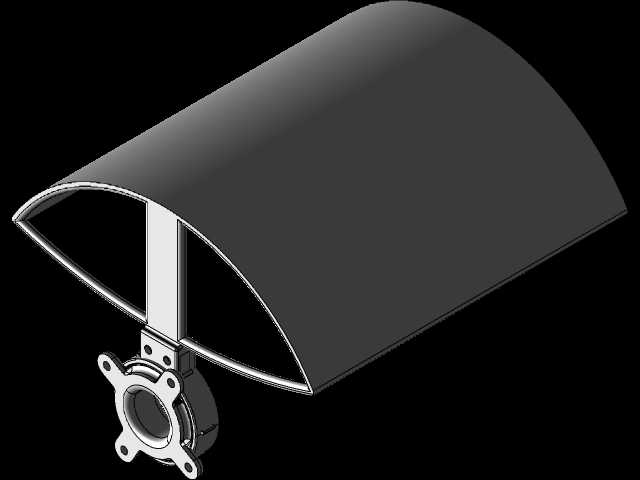

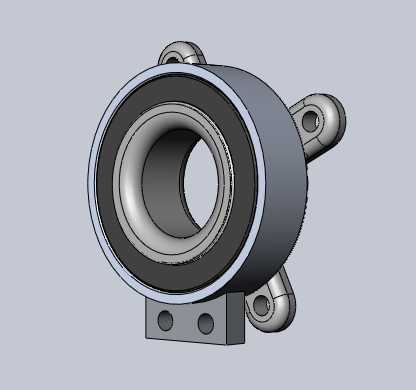

　　从结构设计逻辑来看，整个转鼓没有采用常规焊接一体的筒体结构，而是拆分为四个独立组件，总共由41个机加工零件组合而成，这种拆分设计一方面降低了单个零件的加工难度，另一方面也方便在磨损后单独更换外缘切削块这类易损件，不需要整体报废整个鼓体。内部的托盘设计了反向锁止结构，这个结构的原理参考了自行车飞轮的单向锁止逻辑，当鼓体正向回转集料时，锁止机构处于解锁状态，土体可以顺利进入容腔内部；当鼓体反向回转或者抬升转移时，锁止机构自动卡合，托盘会挡住容腔的内侧开口，从根源上避免收集到的表土从内侧缝隙漏出。

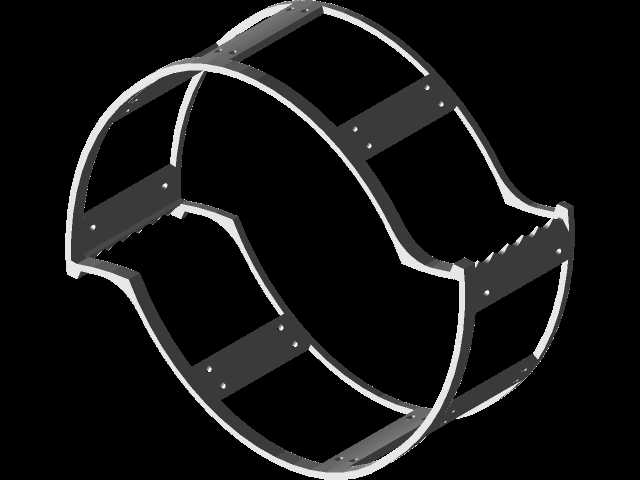

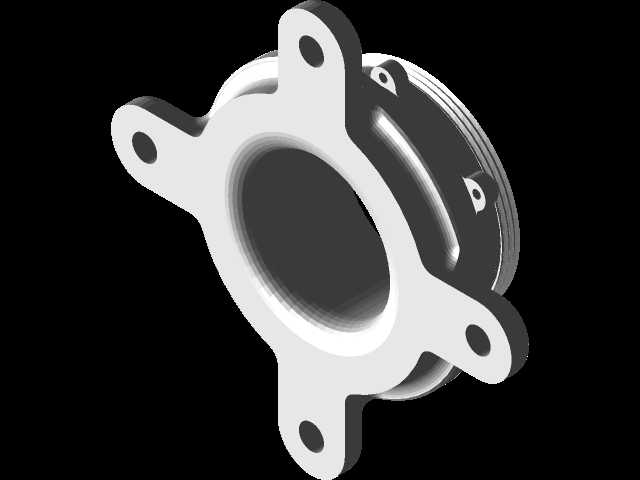

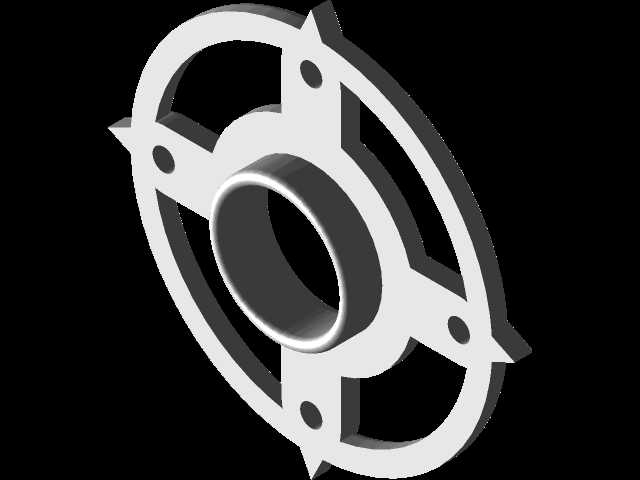

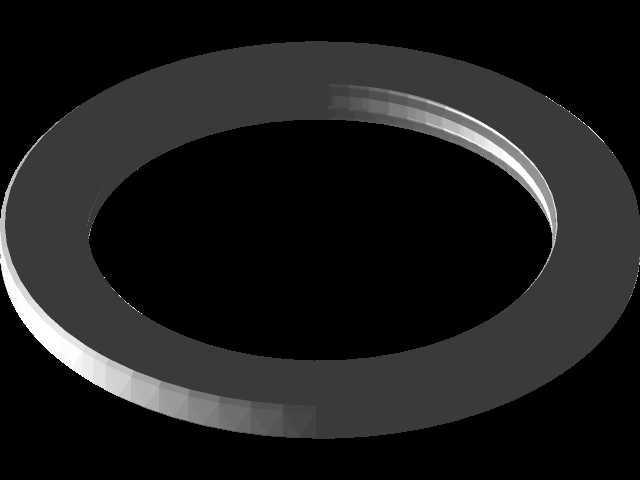

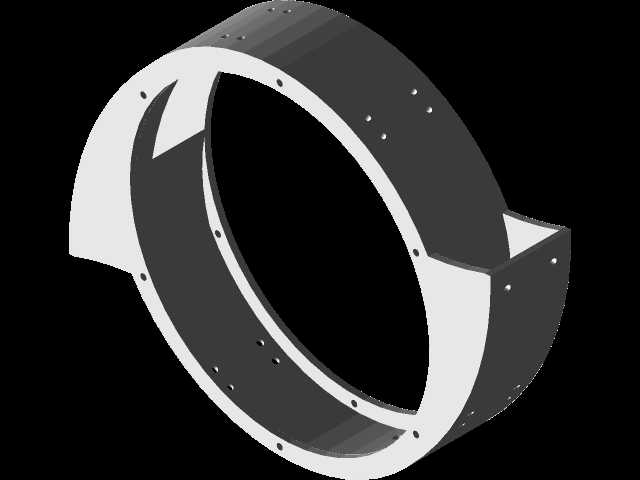

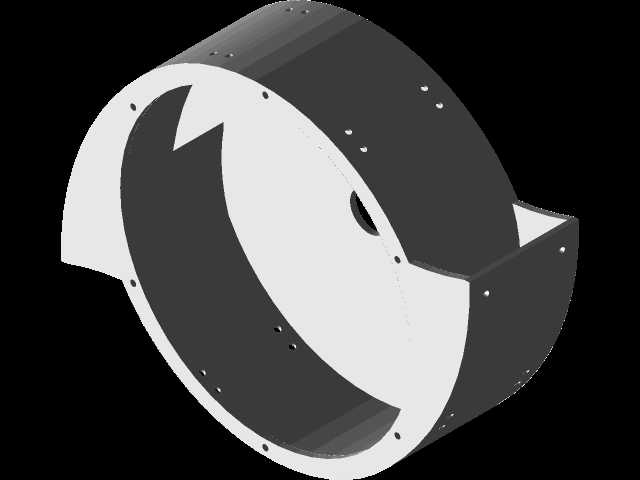

　　结构强度的分配上做了很明确的梯度设计，外部气缸也就是鼓体的外侧筒体，不包含保护外缘的厚度做到88.9mm，中间承托的托盘厚度为63.5mm，特意选用圆柱型的整体轮廓，就是因为圆柱壳体在承受土体挤压、外部磕碰的时候，应力分布更均匀，不会出现方形结构的应力集中角，能更好地承受作业过程中的径向挤压力。整个鼓体的装配逻辑是从右侧气缸作为基准起始端开始组装，先对接外缘的连接结构，连接到位后再装入内部组件，靠压装的6061铝环作为内部定位基准，把铝环和锁止机构做刚性连接，再依次装入内部挡块，和已经装好的组件完成对接。整个装配过程不需要复杂的专用工装，靠四个均布的螺栓孔就能完成铝环和锁紧机构的连接固定，组装到最后阶段时，以中心轴线作为定位基准做同轴度校准，边缘的连接以左侧气缸和边缘结构作为最终锁紧端，最后把锁止系统的另一侧和压装铝环完成连接，整个装配流程的公差累积可以控制在合理范围内，不会出现转鼓回转时的偏摆问题。

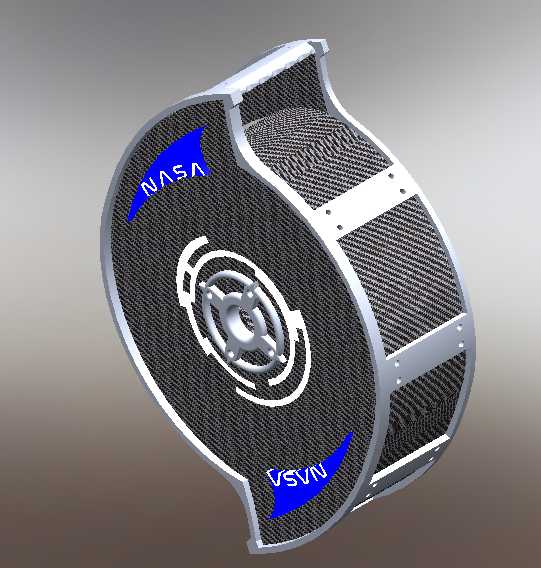

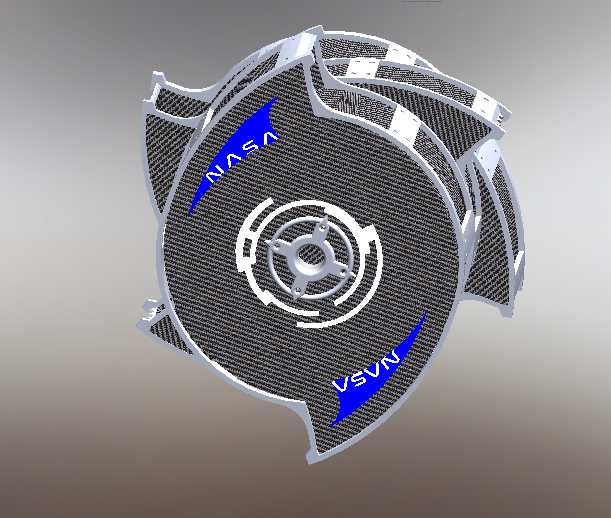

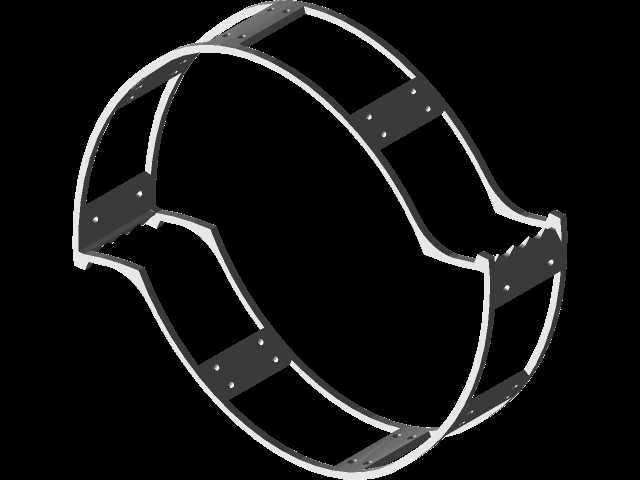

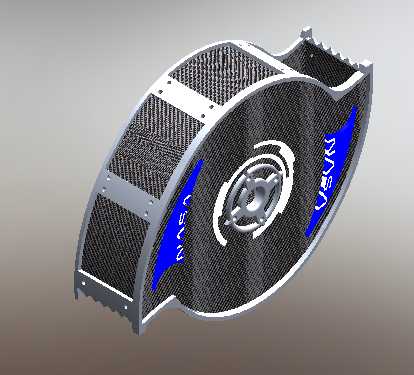

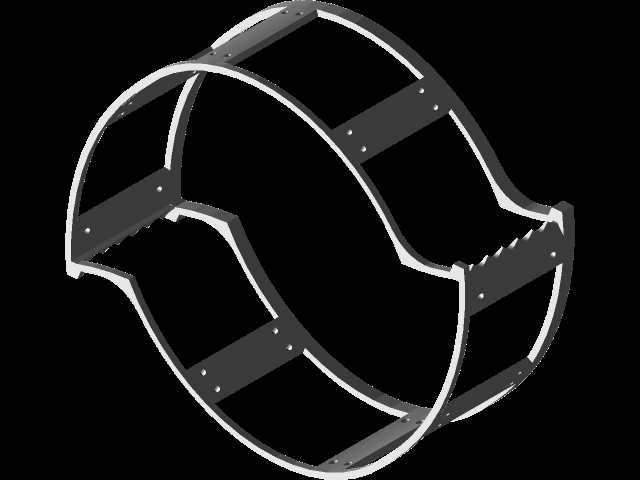

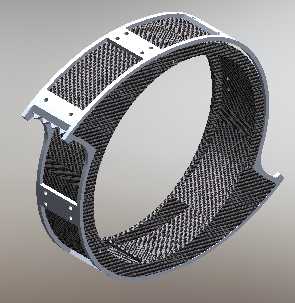

　　从安装边界和外形尺寸来看，整个转鼓的桶身直径为380mm，轴向总长度251mm，填充率可以达到勺总宽度的63%，单桶的最大容土量超过42.3升，整体桶质重量控制在4.98kg，这个重量参数不管是搭载在小型行星探测车，还是配套在小型地表松散土采样设备上，都不会给搭载平台带来过大的负载压力。外缘的切削块做了突出于筒体的设计，作业时切削块先接触表层土体，不会让筒体本体直接和硬质地表磕碰，能有效保护主筒体结构，突出的切削刃也能更好地切入压实度稍高的表层土，提升集料效率。另外，整个鼓体的连接接口都是标准化的螺栓孔位，不需要额外做转接法兰就能和多数小型采样机械臂、行走底盘的输出轴对接，适配性比较强。在容腔设计上，内部没有做多余的加强筋凸起，避免土体粘附在结构缝隙里难以卸出，光滑的内壁配合回转时的离心力就能快速完成卸料，不需要额外的刮土辅助结构，进一步简化了整体结构的复杂度，降低了作业过程中的故障概率。
