NASA Rassor鼓式挖掘滚筒结构设计

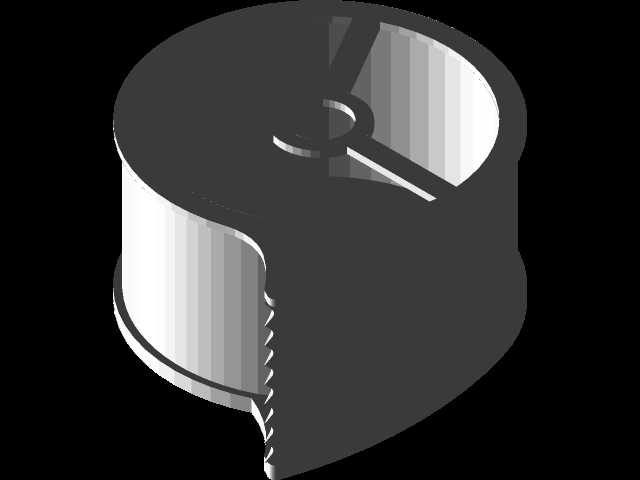

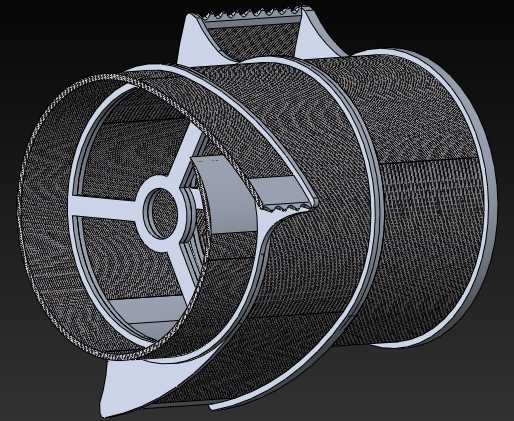

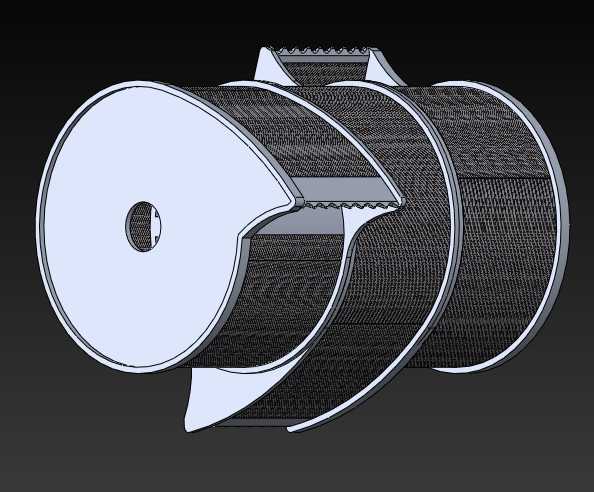

　　这款鼓式挖掘作业部件，主要面向地外表土采样、狭小空间浅层土方采集类场景设计，整体采用同轴多段圆柱拼接的滚筒式布局，核心作业逻辑是通过滚筒回转带动勺形切削刃切入表土层，依靠筒体自身的容腔结构完成土体的临时收纳，相比传统铲斗式挖掘结构，在低重力作业环境下能大幅降低单次动作的能耗，同时减少作业过程中土体的散落损耗。从结构细节来看，每个圆柱筒体段配置3组支撑梁，支撑梁宽度取值0.6英寸，厚度控制在0.1873英寸也就是1/16英寸，这个尺寸配比是经过受力校核的：既能够保证筒体回转切削时的抗扭刚度，避免薄壁结构在硬质土层切削时发生形变，又能尽可能削减非作业区域的结构重量，匹配轻量化设计的核心要求。筒体上的银亮色结构件全部采用6061铝合金加工，这类铝合金的比强度高、切削加工性能优异，同时具备不错的抗腐蚀能力，能够适应复杂工况下的长期作业需求；灰色的包覆类结构全部采用碳纤维材料，碳纤维材料的密度远低于常规金属结构，同时抗拉强度表现优异，用在筒体非切削受力的包覆区域，能在保证结构强度的前提下进一步压低整体重量，最终整个滚筒总成的重量控制在4.94公斤，对于宇航类作业装备来说，每降低一克重量都能大幅降低发射与作业的能耗成本。

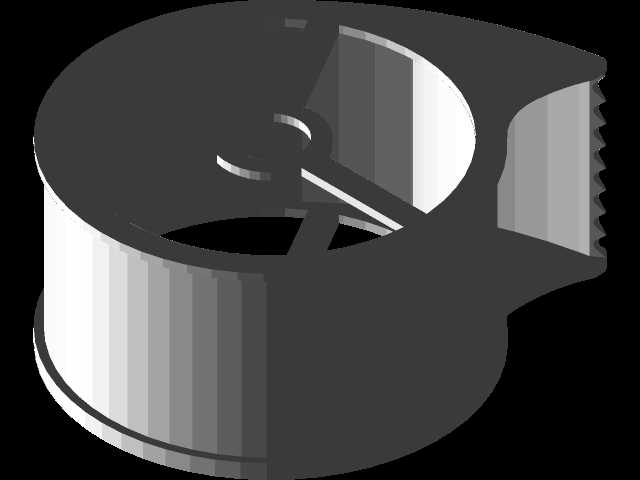

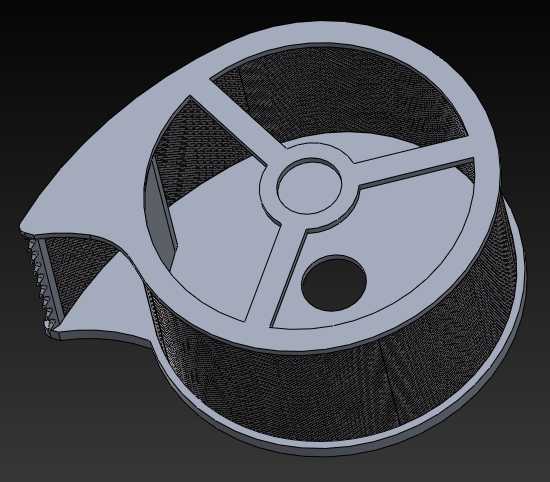

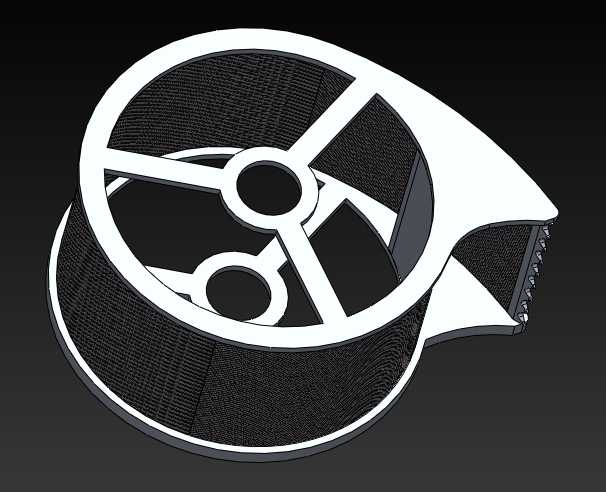

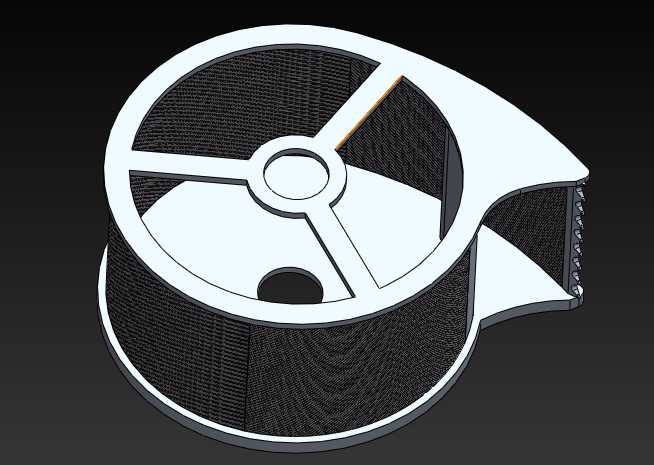

　　切削采集部分的勺形结构是整个设计的核心，每个气缸段对应配置一个大尺寸勺形切削刃，刃口做了锯齿形处理，切入土层时能先通过锯齿分割土体结构，降低切削阻力，相比平刃结构能减少30%左右的切入冲击力，让整个滚筒回转作业更平稳。勺形结构的内部型面做了导流设计，当滚筒回转切削时，被刃口剥离的表土会顺着型面滑入筒体内部的容腔，不会在刃口位置堆积堵塞，大幅提升连续作业的效率，能更快地完成表土吸入、收纳的全流程，缩短单次作业循环的时间，在低重力、能源供给有限的作业场景下，这种设计能同时节省电力消耗与作业时长，提升整体任务的执行效率。

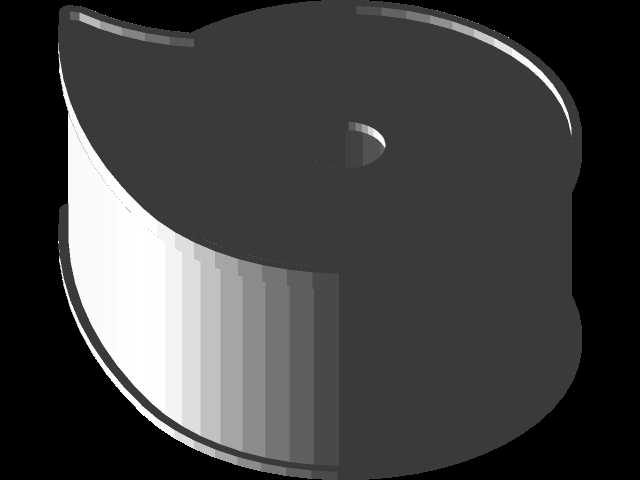

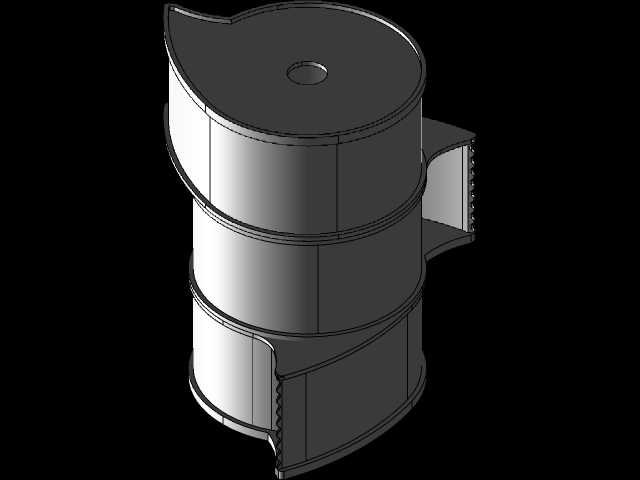

　　从安装边界与尺寸参数来看，勺形结构的高度为2.5英寸，宽度为5英寸，整个滚筒总成不含中心安装轴的直径为8.42英寸，包含勺形切削刃的最大外轮廓直径为10.92英寸，总高度为352毫米也就是13.875英寸，内部有效容纳容积可达18.6升，这个容积设计匹配单次作业的采集量要求，不需要频繁往返卸料就能完成额定的采样任务。中心位置的安装孔做了键槽定位结构，能够和驱动轴实现可靠的周向固定，传递切削作业时的扭矩，避免回转过程中出现打滑松脱的问题；安装孔的端面做了止口设计，能够和驱动端的法兰面实现精准定位，保证滚筒回转时的同轴度，减少高速回转时的径向跳动，降低驱动端的轴承负载，延长整套作业机构的使用寿命。

　　在实际应用层面，这类鼓式挖掘结构除了宇航场景的表土采样作业，也可以适配小型地面挖掘设备，用于狭窄空间内的浅层土方整理、管沟开挖作业，尤其是在作业空间受限、无法展开大臂铲斗结构的场景下，这种小直径滚筒式挖掘结构的优势会更加明显。结构设计上充分考虑了不同工况的适配性，所有的支撑梁与筒体之间采用可拆卸的连接结构，当局部切削刃出现磨损时，可以单独更换对应的勺形构件，不需要更换整个滚筒总成，降低后期的维护成本；碳纤维包覆层和铝合金骨架之间采用结构胶粘接加铆钉辅助固定的方式，能够承受回转作业时的交变载荷，避免长期作业后出现分层脱落的问题。整个滚筒的重心经过动平衡调校，所有结构件沿中心轴圆周方向均匀分布，回转作业时不会产生额外的偏心力矩，能有效降低驱动电机的负载波动，让设备运行更平稳。
