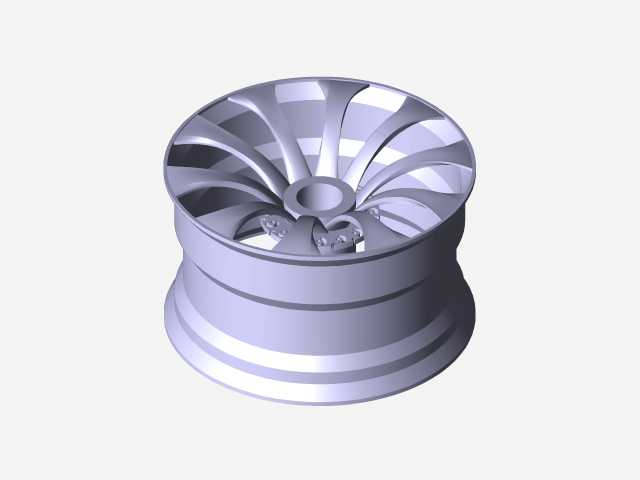

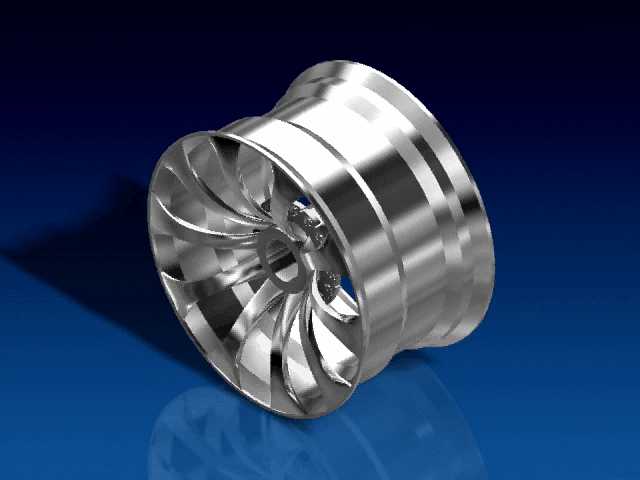

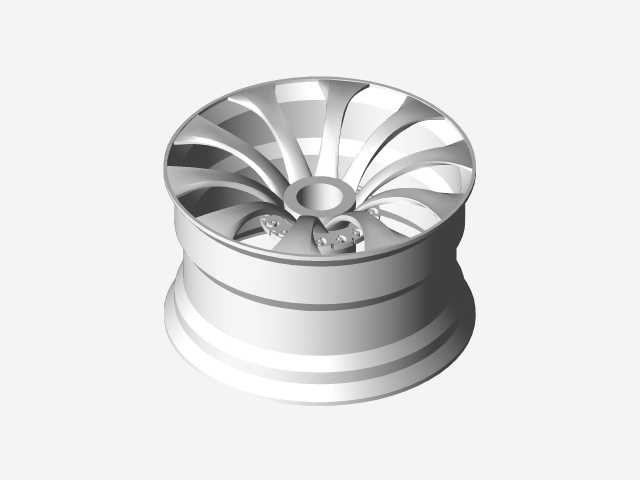

多辐条旋压式铝合金轮毂结构设计

　　这款铝合金轮毂的结构设计，首先要匹配乘用车辆的行走系统安装需求，轮辋部分的胎圈座直径、宽度严格对应常规民用轿车的真空轮胎规格，安装面的PCD节圆直径、中心孔尺寸、螺栓孔数量与孔径，都要适配对应车型的转向节法兰安装边界，避免装车后出现干涉、动平衡超差的问题。设计初期优先考虑轮辐的载荷传递路径，多辐条的曲面造型并非单纯追求外观质感，每一条辐条的截面厚度变化都经过受力校核，从轮心安装盘位置向轮辋边缘平滑过渡，在车辆过弯承受侧向载荷、经过颠簸路面承受垂直冲击载荷时，应力能够沿着辐条均匀分散，避免局部应力集中导致的辐条开裂问题。轮辋的轮缘部分做了加厚处理，对应轮胎拆装时的受力位置，既能够承受轮胎压装时的扩张力，

　　也能在车辆低速蹭到路肩时减少轮缘变形的概率，轮辋内部的气门嘴孔位置避开辐条的安装遮挡区域，方便后期充气、胎压监测模块的安装维护。从实际应用场景来看，这类旋压工艺成型的铝合金轮毂，相比同尺寸的铸造轮毂重量更低，能够降低车辆的簧下质量，提升悬挂系统的响应速度，同时金属致密度更高，抗疲劳性能更好，适合日常城市通勤、偶尔高速行驶的乘用车辆使用。设计过程中需要预留动平衡配重块的安装位置，轮辋的内外侧边缘都设计了对应的卡槽，避免车辆高速行驶时配重块甩出，同时轮辐背面的刹车避让空间要足够，能够兼容同尺寸车型的单活塞、多活塞刹车卡钳，不会在转向、刹车时出现卡钳蹭辐条的问题。表面的高光处理区域对应后期的抛光、电镀工艺位置，设计时预留了均匀的加工余量，

　　避免机加工后出现壁厚不均的问题，轮心的中心盖安装位置设计了卡扣卡槽，能够适配通用规格的轮毂中心盖，不需要额外定制固定结构。在安装边界的校核上，轮毂的偏距设置要匹配车辆的轮距设计要求，避免装车后轮胎突出翼子板，或是蹭到内侧的悬挂摆臂、减震器结构，螺栓孔的沉头深度要对应轮毂螺栓的长度，确保螺栓拧紧后能够达到要求的啮合长度，不会出现行驶中螺栓松脱的风险。轮辐的曲面造型采用流线型设计，车辆行驶时能够引导气流穿过轮毂间隙，带走刹车系统工作产生的热量，降低刹车热衰减的概率，同时曲面的过渡圆角都做了R角处理，避免应力集中，也减少后期电镀、喷涂工艺时的积液问题，提升表面处理的良品率。这类轮毂在实际量产前，还需要通过径向疲劳试验、冲击试验、

　　弯曲疲劳试验的验证，三维建模阶段就需要把每一处的壁厚、圆角、加强筋位置对应试验的载荷要求调整，比如安装盘与辐条连接的位置做了局部加厚，承受螺栓预紧力的同时分散刹车时的扭矩载荷，轮辋与辐条连接的位置采用圆弧过渡，避免焊接或是一体成型时出现结构缺陷。
