未完成版越野摩托车车架及前悬结构

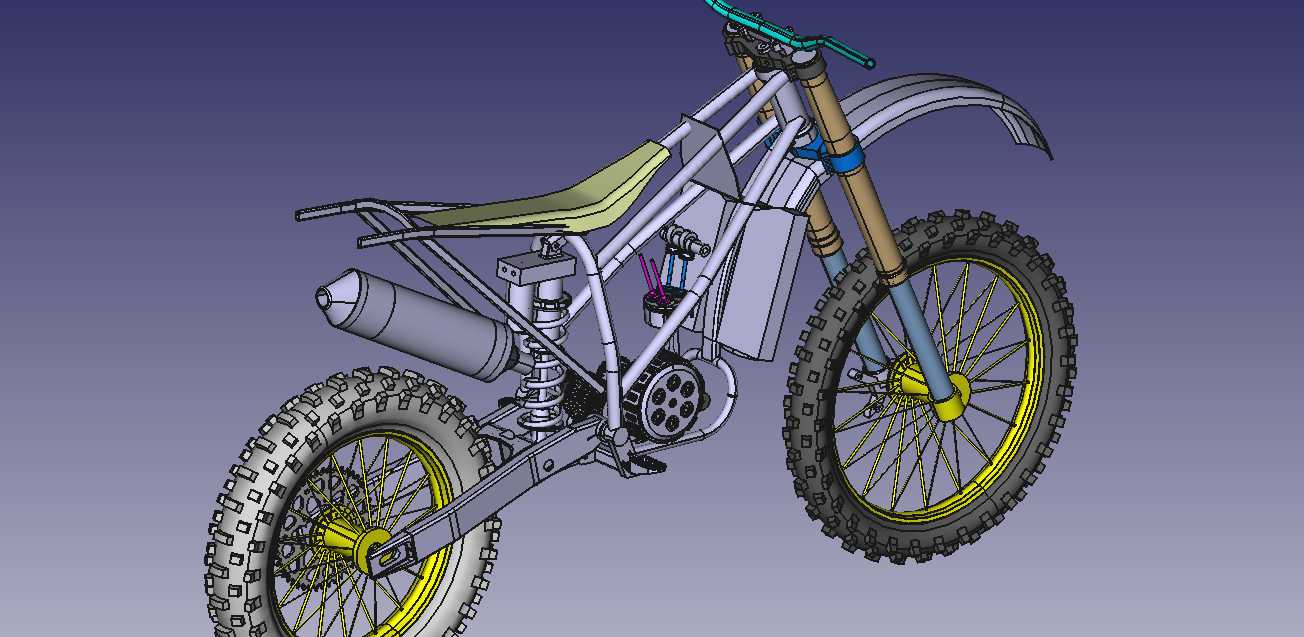

　　这套未完成的越野摩托结构模型，核心围绕非铺装路面行驶的核心需求搭建，目前已完成的部分覆盖了前部转向、悬架、动力传动衔接以及主车架的核心受力段，可作为越野摩托前期结构验证、零部件匹配校核的参考基底。从实际应用场景来看，这类结构主要适配林道穿越、场地越野等复杂路况，行驶过程中需要持续承受路面冲击、动力输出反扭以及骑手动态载荷，因此在设计阶段首先要明确各部件的受力边界，避免后续装配出现干涉或强度不足的问题。

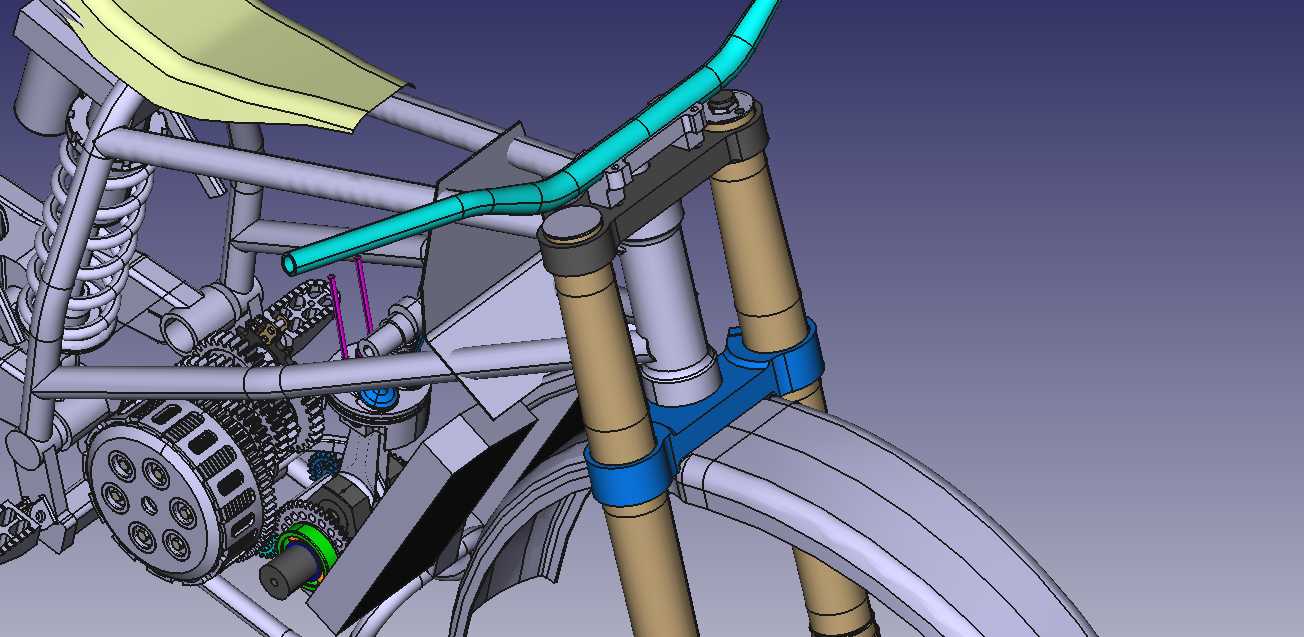

　　先看前部结构，倒置式前减震的安装位已经预留了足够的行程空间，上下联板的固定孔位按照常规越野摩托的转向倾角设置，既保证转向灵活性，也能在飞跃落地时分散前轮传来的纵向冲击力，车把的安装座与上联板的连接位置做了加高处理，适配越野骑行时的站立操控姿态，车把本身的弯曲弧度参考了人体工程学，转向时不会与油箱、护板等外围件发生剐蹭。前挡泥板的安装支架直接固定在减震套筒上，随减震一同上下运动，避免大行程压缩时泥板与轮胎摩擦。

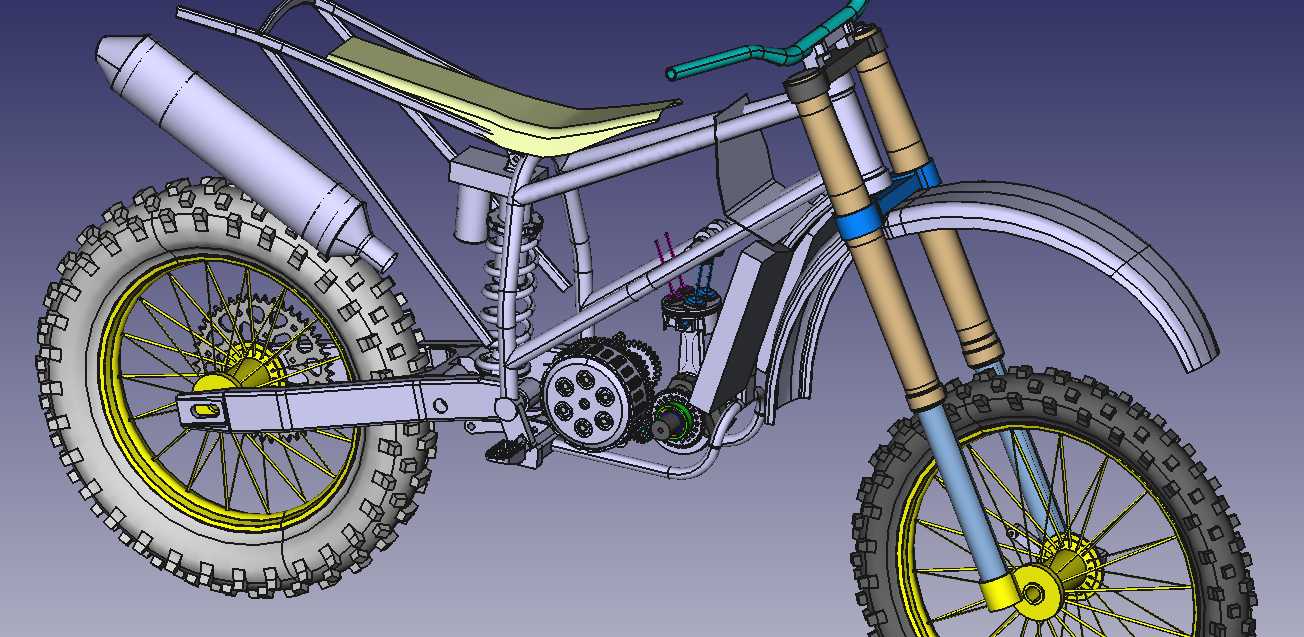

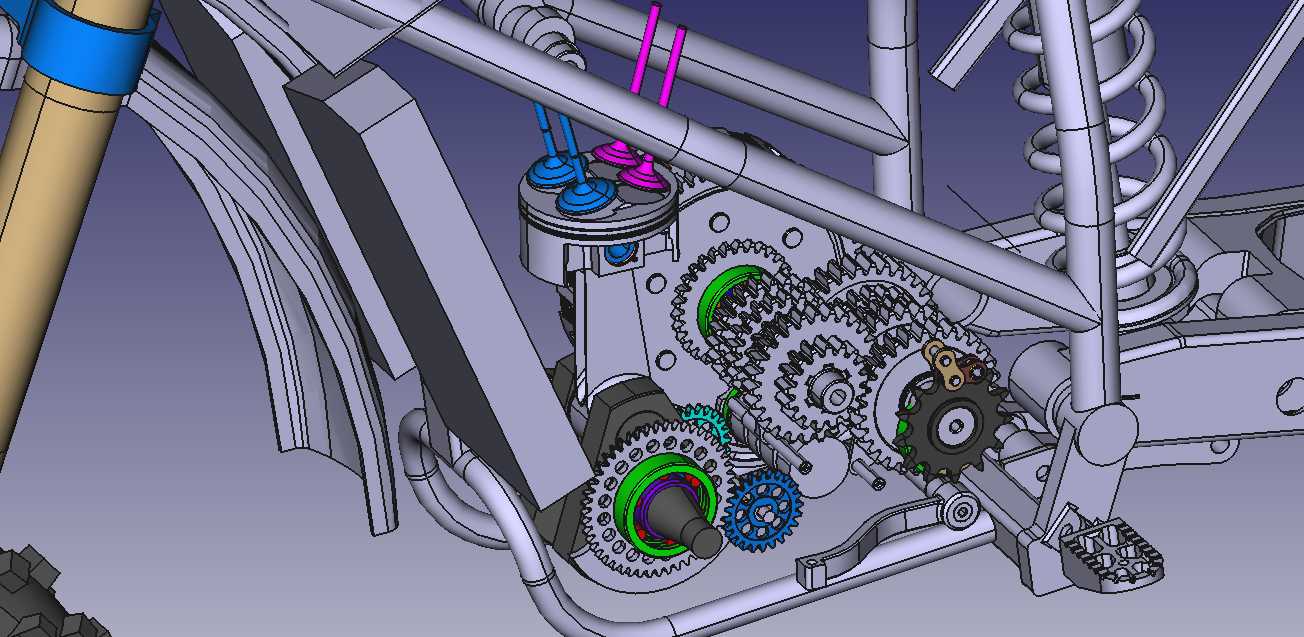

　　主车架部分采用了钢管桁架式结构，管材的排布沿着受力路径走向设计，转向头管位置的管材做了加厚处理，连接发动机安装位的横纵梁预留了多组安装孔，可适配不同排量的单缸越野发动机，后部减震的上安装点设置在车架中部的加强筋位置，下安装点预留了与后摇臂连接的铰接位，能够保证后轮上下运动时的轨迹符合设计预期。目前已搭建的传动部分，包含了初级减速齿轮、离合器总成的安装位，齿轮的啮合间隙按照常规机械传动公差预留，离合器的固定轴与曲轴输出端的同轴度在建模时做了约束，避免后续装配出现运转卡滞的问题。

　　从安装边界来看，前部转向结构的最大转角左右各预留了38度的空间，不会与车架主梁发生碰撞；前减震的最大行程预留了300mm，压缩到极限位置时，轮胎与车架下沿仍有25mm的安全间隙；发动机安装位的横向宽度控制在280mm以内，可适配多数市售越野摩托的单缸动力总成；车把的安装高度距离车架安装平面220mm，符合多数越野骑手的操控习惯。

　　设计思路上，这套结构优先保证核心受力部件的强度冗余，所有管材连接位置都预留了焊接坡口的建模特征，后续如果要完成整车设计，只需要补充后摇臂、后轮总成、油箱座椅、覆盖件以及操控线路部分即可，目前已完成的核心结构已经把各系统的安装基准做了统一，后续扩展部件时不需要重新调整核心受力件的位置，能够大幅缩短整车设计的周期。需要注意的是，目前模型尚未完成外围覆盖件以及后轮部分的结构，在做实际生产参考时，还需要补充对应的强度仿真验证，确认各焊接点的应力集中系数在材料允许范围内，同时要核对各运动部件的动态间隙，避免极限工况下出现部件干涉。
