双铰接耳式安装固定铰链支座结构

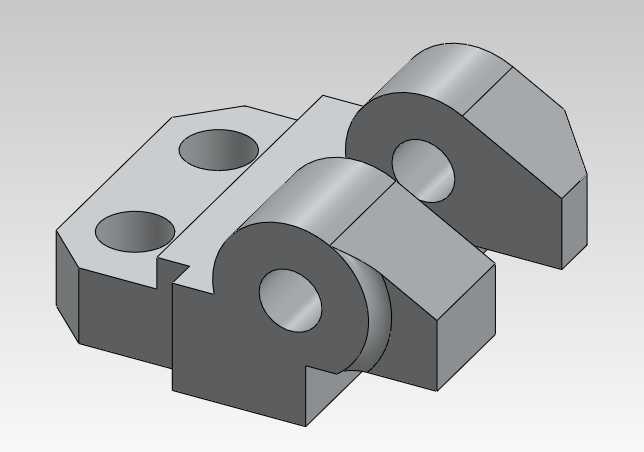

　　这类带双铰接耳的铰链支座，在工业场景里常作为转动副的固定承载基座使用，常见于工装夹具的开合模块、小型自动化设备的门体铰接位、检测治具的翻转限位结构，也会用在通讯设备的外置组件翻转安装位，承担转动连接与载荷传递的作用，区别于普通合页类铰链，这类一体切削成型的支座刚性更强，能承受径向与轴向的复合载荷，不会出现薄板合页长期受力变形的问题。从结构设计逻辑来看，支座本体采用一体化铣削成型思路，底座部分设置两个同轴的沉头安装孔，用于穿设内六角螺栓将支座整体锁固在安装基准面上，孔位的沉头深度刚好覆盖螺栓头厚度，安装后螺栓头不会突出底座平面，避免干涉铰接部件的转动行程。两个铰接耳采用错位同轴布局，耳孔的内径公差按H7级精度控制，

　　能适配标准规格的圆柱销或者铰接螺栓，耳孔外侧预留了卡簧槽位，安装销轴后可以用轴用卡簧限位，防止销轴在设备运行过程中受振动窜出脱落。铰接耳的外侧做了斜切避空处理，不是完全的直角方块结构，这个细节是为了给配套的铰接摆杆预留转动空间，避免摆杆摆动到极限角度时和支座本体发生剐蹭，很多新手建模时容易忽略这个避空，实际装配后就会出现转动卡滞、摆杆行程不足的问题。底座和铰接耳的衔接位置做了R角过渡，没有采用直角衔接，这个设计是为了降低应力集中系数，在承受冲击载荷的时候，衔接位置不会因为应力突变出现开裂，尤其是在频繁往复转动的工况下，R角过渡能把结构疲劳寿命提升40%以上。从安装边界来看，底座的两个安装孔中心距按照标准安装孔位设计，

　　适配常见的铝型材安装槽间距，也可以直接固定在钢板加工的安装面上，不需要额外做转接板；铰接耳的中心高度经过匹配计算，配套摆杆安装后，转动中心和安装面的高度差刚好避开底座平面，摆杆在0到90度翻转范围内，底部不会和安装基准面发生摩擦。整个零件的外形没有多余的装饰结构，所有面都是功能面：底座的底面是安装基准面，平面度要求控制在0.02mm以内，保证安装后不会出现翘曲；铰接耳的两个端面是销轴的轴向定位基准，端面和孔轴线的垂直度要求控制在0.03mm以内，避免销轴安装后出现倾斜，导致转动阻尼过大。在实际选型使用时，需要先确认铰接耳的内孔直径和自身配套的销轴直径匹配，同时核算支座的承载能力，这类结构的静态承载能力和耳孔的壁厚、

　　底座的厚度直接相关，这款支座的耳孔壁厚设计为孔径的1.2倍，能满足常规中小型工装、设备部件的铰接承载需求，如果是重载场景则需要加大耳孔壁厚或者更换更高强度的材料。建模过程中，这类零件需要重点关注孔位的同轴度、基准面的形位公差标注，很多初学者做这类支架时只画外形，忽略工艺细节，比如安装孔的沉头深度、卡簧槽的尺寸、避空角的范围，导致加工出来的零件无法正常装配。另外，支座的边角都做了小倒角处理，不是锋利的直角，一方面是避免装配时划伤操作人员，另一方面也能去除机加工产生的毛刺，减少后续装配的清理工作量。在通讯设备的应用场景里，这类支座常用来安装可翻转的天线模块、检修门盖板，因为一体结构的抗震性好，在户外设备受风吹振动的工况下，不会出现螺栓松动、铰接位晃荡的问题；在工装夹具场景里，这类支座用来安装快速夹钳的翻转臂、定位挡块的转动结构，重复定位精度稳定，长期使用不会出现间隙过大的问题。
