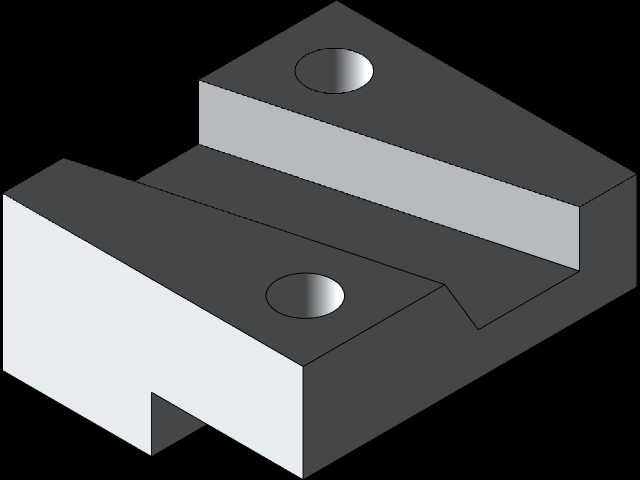

在工装夹具的夹紧执行端,这类斜楔结构的夹钳滑块是承担夹紧力传递、行程转换的核心零件,常见于焊接工装、机加工定位夹具、装配线定位模组中,区别于普通平动滑块,它依靠自身的斜切面配合,将外部输入的直线驱动力转换为垂直方向的夹紧行程,不需要额外的连杆增力结构就能实现稳定的自锁夹紧,在小空间安装场景下的适配性远高于常规铰链式夹钳部件。
从实际使用场景来看,这类滑块多配套在6工位回转式工装台的定位夹紧单元上,每个工位对应一组夹钳滑块,当回转台转动到加工位后,驱动端的压头作用在滑块的上端受力面,滑块沿着安装基座的导向槽斜向移动,下端的压合面逐步贴紧待加工工件的定位基准面,两个带沉孔的安装销孔分别对应驱动端连接销和夹紧端压头安装销,销孔与安装销采用H7/h6的间隙配合,既保证传动过程中无卡滞,又能避免间隙过大导致的夹紧位置偏移。
设计这类滑块时首先要确认安装边界的尺寸约束,整体块体的三个安装基准面都需要做平面度处理,平面度公差控制在0.02mm以内,保证滑块装入导向槽后与槽体的配合间隙均匀,斜楔面的倾斜角度设置为7度,这个角度刚好满足斜楔机构的自锁条件,当外部驱动力撤去后,工件的反作用力作用在斜面上不会推动滑块回退,不需要额外增加锁紧机构就能保持夹紧状态,避免加工过程中因振动导致夹紧失效。两个圆形销孔的位置度公差需要控制在0.015mm以内,上端销孔连接驱动气缸的推杆接头,下端销孔连接可拆卸的压头,压头可以根据待夹紧工件的外形更换不同材质的接触块,比如加工铝件时更换尼龙压块避免夹伤工件表面,加工钢件时更换淬火钢压块提升耐磨性能。
滑块的三个阶梯式分层结构不是随意设计的,最上层的凸台结构是驱动端的行程限位面,当滑块移动到最大夹紧行程时,凸台端面会抵住安装基座的限位台阶,避免过度进给导致压头压伤工件;中间层的平直段是滑块的导向配合面,和基座导向槽的接触长度占到滑块总长度的60%,保证斜向移动过程中不会出现偏摆,即使承受较大的侧向夹紧力也不会出现卡滞;最下层的斜向切面是和基座楔块的配合面,表面粗糙度需要达到Ra1.6,降低反复滑动过程中的磨损量,延长零件的使用寿命。
在实际选型适配时,需要先确认配套工装的夹紧行程需求,这类滑块的有效夹紧行程为6mm,对应的驱动端直线行程为49mm左右,适配缸径20mm的标准气缸就能输出足够的夹紧力,在0.5MPa的供气压力下,单组滑块可以输出超过1200N的夹紧力,完全满足普通五金件、小型结构件的机加工、焊接装配的夹紧需求。安装时需要注意滑块的导向槽要做润滑处理,定期在斜楔配合面涂抹低温润滑脂,避免长期使用后出现接触面拉伤,两个销孔的连接销要做防脱处理,避免设备高速运转时销子脱出导致设备故障。
不同于标准的平口钳滑块,这类斜楔式夹钳滑块的安装空间更小,不需要预留手柄操作或者大行程驱动的空间,非常适合在多工位紧凑布局的自动化工装上使用,多个滑块可以共用一个驱动端实现同步夹紧,在一些小型电子产品的装配夹具、通讯零件的加工夹具上应用十分广泛,零件整体采用45号钢调质处理,硬度达到HB220-250,配合面高频淬火后硬度可达HRC40-45,在正常的工装维护周期内不需要频繁更换易损件,能有效降低工装的整体维护成本。
