航模机翼折叠中心滑块定位安装夹具

　　在固定翼航模尤其是像真机、特技表演机的组装调试环节，机翼折叠机构的装配精度直接影响飞行过程中的机翼锁止可靠性、折叠展开动作顺畅度，甚至会决定特技动作完成后的机翼结构稳定性，不少模友在组装SPA Panther这类像真机机型时，常遇到中心滑块与机翼肋骨安装孔位不对中、滑块安装后滑动卡滞、两侧机翼折叠间隙不一致的问题，这款定位夹具正是针对该装配痛点开发的专用辅助工装。

　　从实际装配场景来看，航模机翼折叠机构的中心滑块需要嵌入第4号肋骨的中心安装位，常规装配过程中，操作人员多通过目视对齐、直尺测量的方式定位滑块，很容易出现滑块中心与肋骨安装孔中心偏移0.1-0.3mm的情况，别小看这零点几毫米的偏差，装配完成后滑块在导槽内滑动时会出现单侧摩擦阻力过大的问题，轻的会导致机翼折叠展开需要用较大力气掰动，重的会在飞行过程中因为振动出现滑块卡滞，机翼无法正常锁止，引发飞行事故。这款夹具的核心作用就是在滑块打胶固定、螺丝锁紧的工序中，提前将滑块精准定位在肋骨的理论中心位置，完全消除人工目视对齐带来的装配误差。

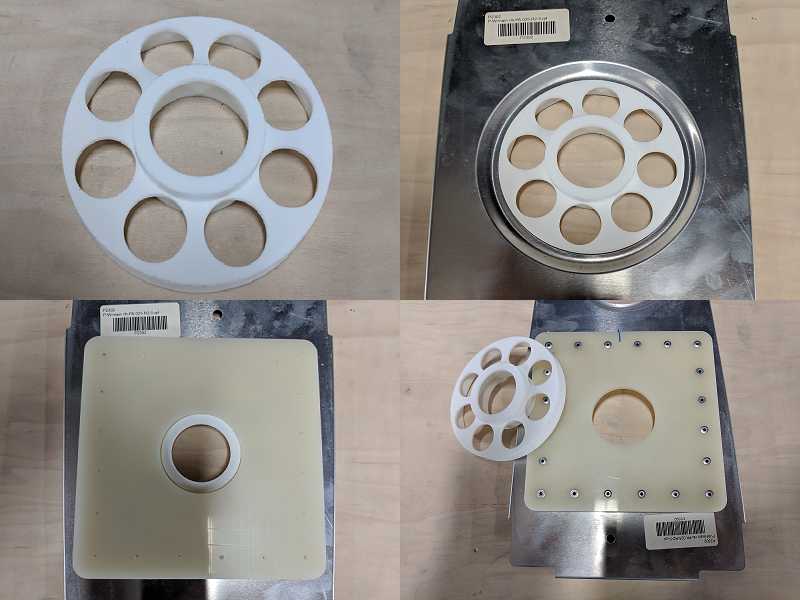

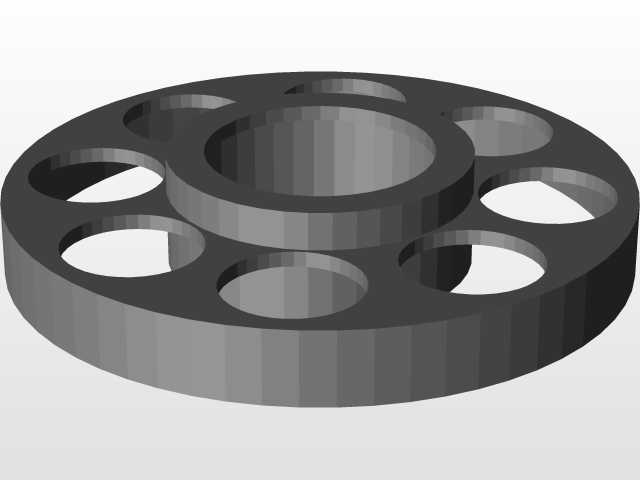

　　从结构设计逻辑来看，夹具主体采用环形多孔结构，中心的通孔直径与滑块的定位凸台外径采用间隙配合，配合公差控制在0.02mm以内，既可以保证滑块凸台顺利嵌入夹具中心孔，又能限制滑块在径向的窜动；环形端面上均匀分布的8个镂空圆孔，一方面是为了减轻夹具自身重量，避免装配过程中夹具压在薄质的航模肋骨板材上导致板材变形，另一方面这些镂空孔刚好可以避让肋骨安装面上的预装螺丝凸台，让夹具的环形基准面可以完全贴合在肋骨的安装基准面上，不会因为凸台干涉导致夹具放不平、定位基准偏移。夹具的环形基准面平面度控制在0.01mm以内，贴合到肋骨安装面后，可以保证滑块的安装端面与肋骨平面完全垂直，避免滑块安装后出现倾斜，导致后续折叠导杆穿入时出现别劲的问题。

　　从安装边界与适配性来看，这款夹具的环形外径刚好匹配SPA Panther机型第4号肋骨的中心安装沉台尺寸，放置到沉台内后可以实现径向的自定位，不需要额外的夹持固定，操作人员只需要将夹具放入沉台，再把滑块的定位凸台插入夹具中心孔，就可以直接进行打胶、拧螺丝的固定操作，整个定位过程不需要反复测量调整，单步装配时间可以从原来的十多分钟缩短到两分钟以内，而且装配后的滑块同轴度可以控制在0.03mm以内，完全满足折叠机构的滑动精度要求。配套的定位底座板上预留了与肋骨安装孔位完全对应的定位孔，装配时可以先将底座通过定位销固定在肋骨背面，再将夹具与底座配合，进一步提升定位的可靠性，即使是没有太多装配经验的新手，也能借助这套工装完成高精度的滑块装配。

　　实际使用过程中，这套夹具不仅可以用于新机组装时的滑块定位，在后期维护更换滑块、调整折叠机构间隙时，同样可以用它来做定位基准，避免反复拆装带来的精度损失。夹具采用耐磨的硬质工程材料加工，长期使用不会因为磨损导致配合间隙变大，定位精度可以长期保持，环形边缘做了0.5mm的倒角处理，取放时不会刮伤航模的蒙皮或者肋骨板材表面，细节设计完全贴合航模装配的实际操作需求。不同于通用的测量定位工具，这款夹具是针对特定机型的特定装配工序开发的专用工装，不需要操作人员掌握复杂的公差配合知识，也不需要使用千分表、高度尺这类专业测量工具，就可以达到专业级的装配精度，对于航模工作室批量组装、个人玩家自行组装都有很高的实用价值，能有效解决机翼折叠机构装配中最容易出问题的滑块对中环节，从根源上减少因为装配精度不足导致的折叠机构故障。
