股骨远端钢板加工用骨科植入物夹具

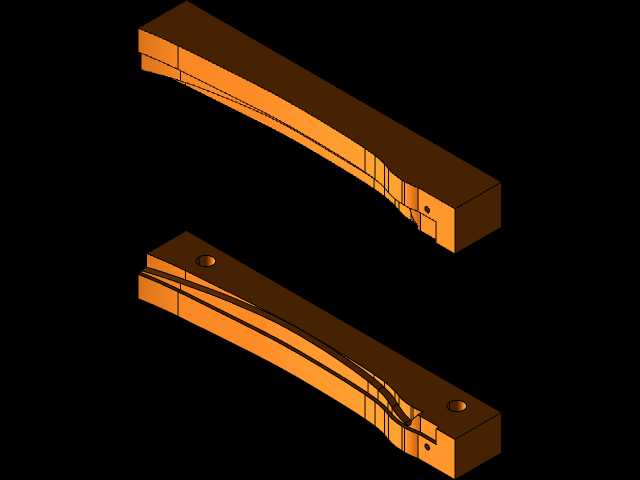

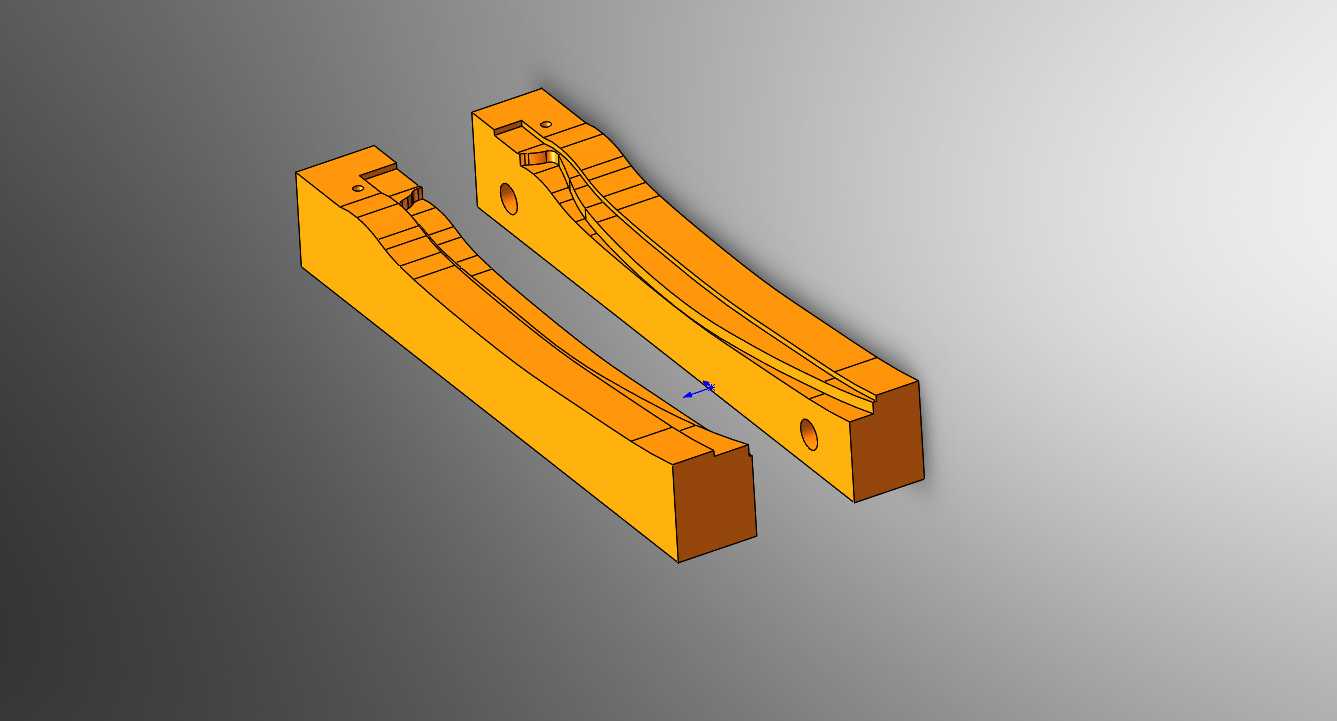

　　在骨科植入物的精密加工场景中，股骨远端钢板这类异形长骨接骨板的加工装夹一直是立式加工中心作业的难点，这类零件本身带有适配人体骨骼弧度的异形曲面，壁厚较薄，加工过程中如果装夹受力不均，很容易出现工件变形、加工基准偏移的问题，直接影响植入物的尺寸精度与表面质量，而本次设计的这套夹具，正是针对VMC立式加工中心加工股骨远端钢板的装夹需求开发的专用工装。从结构形态来看，这套夹具采用成对对称式的分体结构，整体为长条状的刚性基体，基体上根据股骨远端钢板的外形轮廓做了仿形定位槽，槽体的弧度完全匹配接骨板的自然弯曲形态，装夹时可以将待加工的钢板坯料完全嵌入仿形槽内，限制工件X、Y、Z三个方向的自由度，避免加工过程中出现窜动。

　　基体上预留的安装孔位可以直接适配VMC加工中心的工作台T型槽安装尺寸，安装时不需要额外制作过渡连接板，直接通过T型螺栓就能完成夹具在工作台上的固定，安装边界可以覆盖常规行程立式加工中心的工作台装夹范围，不会和机床的主轴行程、刀库换刀路径产生干涉。设计过程中重点考虑了薄壁骨科零件的装夹受力问题，没有采用传统的点式压装结构，而是通过仿形槽的全轮廓贴合来分散装夹力，避免局部压力过大导致钛合金坯料产生塑性变形，毕竟骨科植入物对零件的内部应力和外形精度要求极高，一旦装夹产生微变形，后续的铣削、钻孔工序完成后，工件卸下夹具就会出现回弹变形，直接导致零件报废。夹具的定位槽深度经过反复核算，刚好可以容纳钢板坯料的待加工余量，

　　装夹后坯料的待加工面高出夹具基体表面，既可以保证加工过程中刀具不会切削到夹具基体，也能给刀具的走刀路径留出足够的安全距离，避免撞刀风险。在实际加工应用中，这套夹具可以同时完成两件股骨远端钢板的装夹作业，操作人员只需要将预成型的坯料放入对应仿形槽，通过槽体端部的定位挡块确定工件的轴向位置，再配合侧面的紧定螺钉完成辅助压紧，就可以启动加工程序，完成接骨板表面的轮廓铣削、螺钉孔钻削、倒角去毛刺等多道工序，不需要在加工过程中反复拆装工件、重新找正基准，能有效缩短单件加工的辅助装夹时间，提升立式加工中心的设备利用率。夹具的基体采用整体钢材铣削成型，经过淬火处理提升表面硬度，长期使用过程中仿形槽的磨损量极小，

　　可以保证批量加工过程中零件的定位精度一致性，满足骨科植入物批量生产的精度稳定性要求。针对股骨远端钢板的异形结构，夹具的仿形槽在设计时完全还原了骨骼贴合面的弧度参数，装夹后工件的待加工面与机床主轴的垂直精度控制在公差范围内，加工出的螺钉孔位置度、接骨板的轮廓度都能满足骨科植入物的行业标准要求，不会出现因为装夹偏差导致的孔位偏移、轮廓超差问题。另外，这套夹具的分体式结构也方便日常的维护和清理，加工过程中产生的钛合金切屑可以很方便地从槽体中清理出去，不会因为切屑堆积在定位槽内影响工件的装夹定位精度，每次加工完成后只需要用压缩空气吹净槽内残留切屑，就可以进行下一批次工件的装夹作业，不需要复杂的维护操作。
