涡轮机械用径向闭式叶轮结构设计

　　这类径向叶轮是离心式流体机械的核心做功部件，常见于中小型离心通风机、涡轮增压器压气机端、小型工业离心水泵以及部分物料气力输送设备的动力端，核心作用是通过自身高速旋转，将输入的轴功转化为流体的压力能与动能，完成流体介质的增压与输送。从实际工程应用来看，这类带后弯式叶片的闭式叶轮，相比开式、半开式结构，轮盘与轮盖形成的封闭流道能大幅减少叶顶间隙的流体泄漏损失，在同等转速与直径参数下，运行效率比半开式结构高8%-15%，更适合对运行能耗有明确要求的连续作业工况。

　　设计过程中首先要匹配设备的额定工况参数，先确定叶轮的进口直径与出口宽度，进口段的流道收敛角度控制在12°-15°之间，避免流体进入叶轮流道时产生过大的局部阻力与入口旋流；叶片采用后弯式空间扭曲构型，叶片出口安装角控制在25°-35°区间，这种角度设置能让叶轮的性能曲线更平缓，在管网阻力出现小幅波动时，设备的输出流量与压力不会出现陡变，运行稳定性更强，同时能有效降低叶轮出口的流体绝对速度，减轻后续扩压元件的负荷。叶片与轮盘、轮盖的连接位置采用大圆角过渡，避免直角结构带来的应力集中，在高速旋转工况下，圆角过渡结构能将叶片根部的峰值应力降低30%以上，大幅提升部件的疲劳寿命。

　　安装边界方面，叶轮中心的轴孔采用H7级公差配合，适配对应直径的设备主轴，轴孔内设计有标准键槽结构，通过平键传递扭矩，避免高速旋转时叶轮与主轴出现相对滑动；叶轮的轴向定位依靠轴肩与锁紧螺母完成，轮盘背面与主轴轴肩的贴合面平面度公差控制在0.02mm以内，保证安装后叶轮的端面跳动量符合高速旋转设备的动平衡要求。整体外形的最大外径根据设备的额定流量与压升参数确定，轮盖外圆与设备壳体的密封间隙控制在0.3-0.5mm之间，间隙过大会增加回流损失降低效率，间隙过小则容易在运行过程中出现动静部件碰磨，引发设备振动故障。

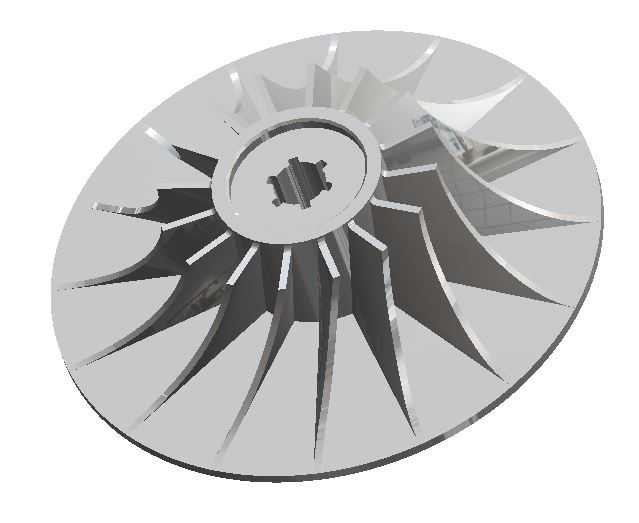

　　实际建模过程中，叶片的型线需要通过多个截面的空间点拟合生成，保证流道内的流体速度变化均匀，避免局部出现低速涡流区或者高速超音速区，尤其是叶片进口边的位置，需要做小圆头修型处理，减少流体冲击损失。完成实体建模后需要对结构进行静力学校核，在最高工作转速下，轮盘的最大等效应力需要低于材料屈服强度的1/3，叶片的最大变形量不能超过叶顶间隙设计值的1/2，防止运行过程中叶片变形碰磨壳体。这类叶轮的动平衡精度需要达到G2.5级以上，对应工作转速下的剩余不平衡量控制在允许范围内，避免高速运行时产生过大振动，影响轴承寿命与设备运行稳定性。

　　在不同应用场景下，叶轮的材质选择也有区别，输送空气的通风机类场景常用普通碳素钢或者工程塑料制作，输送腐蚀性介质的场景则需要采用不锈钢或者防腐涂层处理，高速涡轮增压器场景则多采用铝合金或者钛合金材质，在保证结构强度的前提下降低自身重量，减小主轴的转动惯量，提升设备的响应速度。流道的表面粗糙度需要控制在Ra3.2以下，光滑的流道壁面能减少流体摩擦损失，进一步提升叶轮的运行效率，对于高速运行的场景，还需要对叶轮表面做抛光处理，降低表面粗糙度带来的附加损耗。
