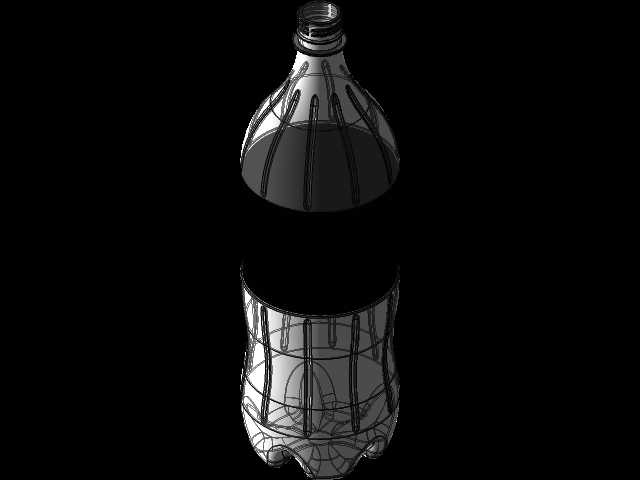

带加强筋结构的大容量饮料塑料瓶

　　日常接触的大容量碳酸饮料塑料瓶，看似普通的透明容器，实则每一处曲面、每一道凹槽都经过结构力学与吹塑工艺的反复校核，绝非简单的回转体拉伸成型。这类瓶体主要应用于快消品饮品灌装生产线，适配高速吹瓶、灌装、旋盖一体化产线的节拍要求，从瓶胚加热到吹塑成型，再到后续的液位灌装、标签套印、码垛运输，全流程的结构匹配度直接决定产线稼动率。从结构功能来看，瓶身周向均匀分布的纵向加强筋，首先解决的是大容量PET瓶在灌装后堆码的侧向承压问题，1.25L以上规格的瓶体满液后单瓶重量超过1.3kg，整托堆码高度通常达到12层，底层瓶体需要承受上方上百公斤的静载荷，没有纵向筋的加强，瓶身很容易出现侧向鼓胀甚至失稳坍塌。

　　同时这些纵向筋还能抵消碳酸饮料内部的二氧化碳气压，常温下瓶内气压通常能达到0.4MPa左右，光滑曲面的瓶身在该内压下会出现不规则的圆度变形，导致贴标时标签起皱、套位偏移，均匀分布的加强筋相当于在瓶身周向设置了多道刚性梁，把内压带来的形变均匀分散到每道筋的圆弧过渡区，把瓶身的圆度公差控制在0.3mm以内，完全适配高速套标机的定位精度要求。瓶身中部的内凹环形槽，除了进一步提升环向刚度之外，最核心的作用是给消费者握持提供受力支点，满液状态下瓶身表面光滑且带有冷凝水时，环形槽的位置刚好对应成年人手掌握持的高度区间，手指可以卡入槽内增大摩擦力，避免滑脱。瓶口采用标准的PCO1881螺纹接口，这是全球饮料行业通用的瓶口标准，螺纹的牙型角、螺距、

　　封口环的直径公差都严格遵循行业规范，能适配市面上绝大多数的28mm口径饮料瓶盖，旋合时的扭矩控制在1.2-1.8N·m区间，既能保证密封性能，又不会因为扭矩过大导致螺纹滑牙。瓶底采用五瓣式内凹结构，这也是大容量耐压塑料瓶的经典设计，内凹的球面结构可以把内压产生的轴向力均匀分散到瓶底的五个支撑脚，避免瓶底在气压作用下向外鼓凸导致放置不稳，同时五个支撑脚的平面度公差控制在0.2mm以内，保证瓶体在水平台面上放置时不会出现晃动，在高速输送线上运行时也不会因为底面不平出现卡瓶、倒瓶的问题。从设计思路来看，这类瓶体的建模首先要确定各段的容量分配，瓶身直段部分承担70%左右的容积，肩部和底部的过渡曲面承担剩余30%，

　　曲面构建时要保证所有过渡位置的圆角半径不小于2mm，避免吹塑时出现应力集中导致的壁厚不均——吹塑过程中PET材料在模具内的拉伸是双向的，圆角过小的位置材料拉伸比过大，成型后壁厚会低于0.1mm，在运输过程中很容易出现穿刺破损。建模时还要提前预留吹塑的拔模斜度，瓶身直段的拔模斜度控制在0.5°即可，纵向加强筋位置的拔模斜度要适当加大到1°，避免开模时拉伤瓶身表面。从安装与适配边界来看，这类瓶体的最大外径通常控制在88mm以内，适配标准的3列输送链板宽度，瓶身总高度控制在310mm以内，适配常规灌装机的灌装阀升降行程，瓶口的封口环到支撑脚的高度公差控制在±1mm，保证旋盖头下压时的位置精度。很多初入包装结构行业的工程师做瓶体设计时，容易只关注外观曲面的流畅度，忽略了吹塑工艺的壁厚分布规律和产线适配的尺寸边界，最后做出来的模型要么成型后刚度不足，要么无法适配现有产线的工装夹具，实际上这类日常量产的包装容器，每一处结构细节都是经过几十年量产验证的最优解，没有多余的设计，每一道凹槽、每一段曲面都对应着明确的功能需求。
