笼式活体动物称重装置结构设计

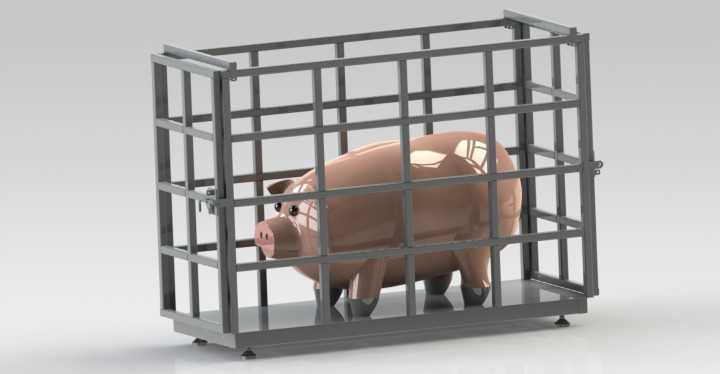

　　这款笼式活体称重装置，核心面向小型养殖主体、宠物诊疗机构、家庭宠物繁育场景的活体称重需求，解决了传统台秤称重时活体动物乱动导致数值跳变、动物逃窜跌落的行业痛点。从结构设计逻辑来看，整体采用框架式笼体作为承载主体，笼身选用矩形钢管做横竖栅格排布，栅格间隙控制在35mm，既能够避免小型宠物、幼畜从间隙钻出，又能最大程度降低笼体自身重量，提升称重有效载荷占比，同时栅格结构不会遮挡操作人员视线，可全程观察动物在笼内的状态。笼体底部为整板式称重承载平台，平台下方四角布置高精度剪切梁式称重传感器，传感器安装位置做了下沉式限位设计，避免活体在笼内窜动时产生侧向冲击力损坏传感器，同时限位结构预留0.2mm的活动间隙，保证称重精度不受刚性约束影响。

　　笼门采用侧开式插销锁结构，锁止位置做了双重防脱设计，避免动物撞击笼门导致意外开启，笼门开合角度可达180度，方便动物进出，也便于后期对笼内进行清洁消杀。底部支撑采用可调式脚杯结构，四个脚杯可独立调节高度，适配地面不平整的使用场景，调节范围为±15mm，保证称重平台始终处于水平状态，避免因平台倾斜带来的称重误差。从安装边界来看，整套装置的外形尺寸控制在长800mm、宽500mm、高700mm，占用空间较小，既可以放置在宠物医院的诊疗台旁，也可以固定在小型养殖舍的过道位置，不需要额外做基础预埋，放置在硬质平整地面即可投入使用。设计过程中重点考虑了活体称重的动态误差问题，笼体整体重心做了下沉处理，底部承载平台重量占整体笼体重量的60%，

　　动物进入笼内后整体重心始终落在四个传感器的受力中心区域，即使动物在笼内走动，称重数值也能快速稳定，不需要长时间等待数值锁定。笼体表面做了静电喷塑处理，涂层厚度控制在80μm，耐酸碱腐蚀，可耐受日常消毒水喷洒、动物排泄物腐蚀，延长设备使用寿命。栅格的所有连接处都做了满焊处理后打磨圆角，没有尖锐毛刺，避免刮伤动物或者操作人员。笼体顶部没有设置封闭盖板，一方面是方便 taller 的动物站立时不会碰头，另一方面也方便操作人员从上方安抚动物情绪，减少动物的应激反应。在实际使用场景中，针对宠物诊疗场景，可直接将待称重的猫、犬、小型异宠放入笼内，关闭笼门后3秒内即可读取稳定体重数值，相比传统抱着宠物称重再减去人体重量的方式，

　　误差可控制在5g以内，能够满足宠物用药剂量测算的精度要求；针对小型养殖场景，可用于称重新生仔猪、幼兔、家禽等活体的体重，监测生长数据，不需要人工抓取按压动物，降低人畜接触的应激风险，也提升了称重效率。整套结构没有复杂的传动部件，日常维护仅需要定期检查脚杯水平度、清理传感器缝隙的杂物即可，故障率极低，适合非专业人员操作使用。设计时还预留了称重显示仪表的安装位，可根据使用需求选配外接显示屏或者无线传输模块，将体重数据直接同步到养殖管理系统或者宠物诊疗档案系统中，适配数字化管理的需求。笼体的所有管材都选用标准规格的Q235矩形管，不需要开模定制，加工成本可控，焊接完成后整体做去应力处理，避免长期使用后笼体变形影响称重精度。传感器的走线全部隐藏在底部框架的管材内部，避免线路外露被动物啃咬，也避免清洁时水溅到线路接头上造成短路问题。笼门的合页采用可拆卸式结构，后期如果笼门出现损坏，不需要整体焊接更换，直接拆下合页即可替换配件，降低后期维护成本。
