堡垒2主题游戏团队纪念奖牌结构设计

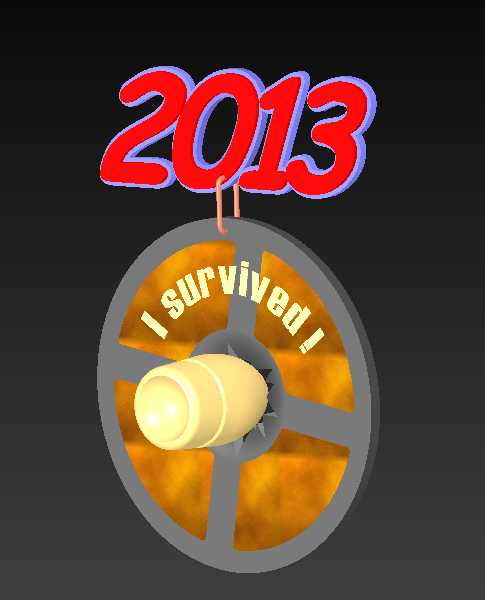

　　这款游戏主题纪念奖牌的结构设计，核心围绕线下赛事颁奖、战队周边陈列、电竞主题空间装饰三类场景展开，区别于常规平面冲压奖牌，采用了分体组合式的结构方案，整体由上部标识牌、中部轮形支撑盘、下部插接固定座三个独立模块拼接而成，各模块之间预留了0.15mm的装配间隙，既满足后期不同表面处理工艺的分色加工需求，也能在运输过程中通过拆分包装降低磕碰掉漆的风险。上部标识牌采用数字造型的立体轮廓，边缘做了R1.2的圆角过渡，避免尖锐边角在日常拿取时造成划伤，牌体背部设计了两个直径2mm的插销柱，可直接嵌入中部轮盘的对应定位孔中，无需额外粘接即可实现预固定，若用于长期陈列场景，可在插销接触面涂覆少量厌氧胶实现永久固定。

　　中部轮形支撑盘是整个奖牌的视觉重心，轮缘采用仿轮胎的纹理结构，轮辐做了镂空减重设计，在保证整体结构强度的前提下，将单块轮盘的重量控制在85g以内，避免整体头重脚轻出现摆放倾倒的问题；轮盘中心预留了直径8mm的通孔，用于穿接下部固定座的连接轴，轴孔配合采用H7/g6的间隙配合公差，装配后转动阻尼适中，用户可手动旋转上部标识牌调整展示角度，适配不同高度的展陈视线需求。下部固定座采用类弹头的流线型轮廓，底座端面做了直径32mm的平整接触面，表面做细磨砂处理，摆放时与桌面的静摩擦系数可达0.6，即使在倾斜5度的光滑台面上也不会出现滑移；连接轴与底座主体采用一体化结构设计，轴长12mm，穿入轮盘中心孔后，轴端预留1mm的铆接余量，

　　装配后通过旋铆工艺将轴端压平，即可限制轮盘的轴向窜动，同时不影响周向转动功能。从安装边界来看，奖牌整体组装完成后总高度为120mm，最大回转直径为65mm，底座占用的桌面投影面积为32mm×45mm，常规的桌面展示架、荣誉陈列柜层板均可直接放置，无需额外定制安装支架。设计过程中针对不同使用场景做了结构冗余考量：若用于赛事颁奖的即时手持场景，可将下部固定座替换为挂绳连接结构，轮盘背部预留的两个挂绳孔可直接穿入尼龙挂绳，整体重量控制在120g以内，长时间挂在脖颈处不会产生明显的压迫感；若用于战队俱乐部的墙面展示场景，可拆除下部固定座，在轮盘背部粘贴3mm厚的EVA泡棉双面胶，直接粘贴在亚克力展示板或乳胶漆墙面上，

　　泡棉层可缓冲墙面不平整带来的安装间隙，避免奖牌安装后出现翘边问题。细节结构上，标识牌表面的数字分色区域做了0.3mm的下沉台阶，后期填色或电镀分色时可直接依托台阶做遮蔽，无需额外制作治具，能有效降低小批量定制生产的加工成本；轮盘表面的纹理深度控制在0.2mm，既保证视觉上的纹理质感，也不会因为纹理过深积攒灰尘，日常清洁时用软毛刷即可快速清理缝隙浮尘；固定座的流线型曲面全部采用G2连续的曲率过渡，曲面加工时采用五轴联动铣削即可达到镜面抛光的表面要求，不会出现曲面接痕影响外观质感。针对不同材质的加工适配，这套结构也做了通用化设计：若采用锌合金压铸工艺生产，所有结构的拔模斜度统一设置为1.5度，壁厚均匀控制在2.5mm，避免压铸过程中出现缩孔、浇不足的缺陷；若采用光敏树脂3D打印做小批量手板验证，所有悬空结构的支撑角度均大于45度，打印时无需添加过多内部支撑，后处理时可快速去除支撑痕迹，缩短手板制作周期；若采用亚克力板材切割拼接，所有平面结构的拼接缝均设计在非外观面，粘接后不会在可视区域留下胶痕。
