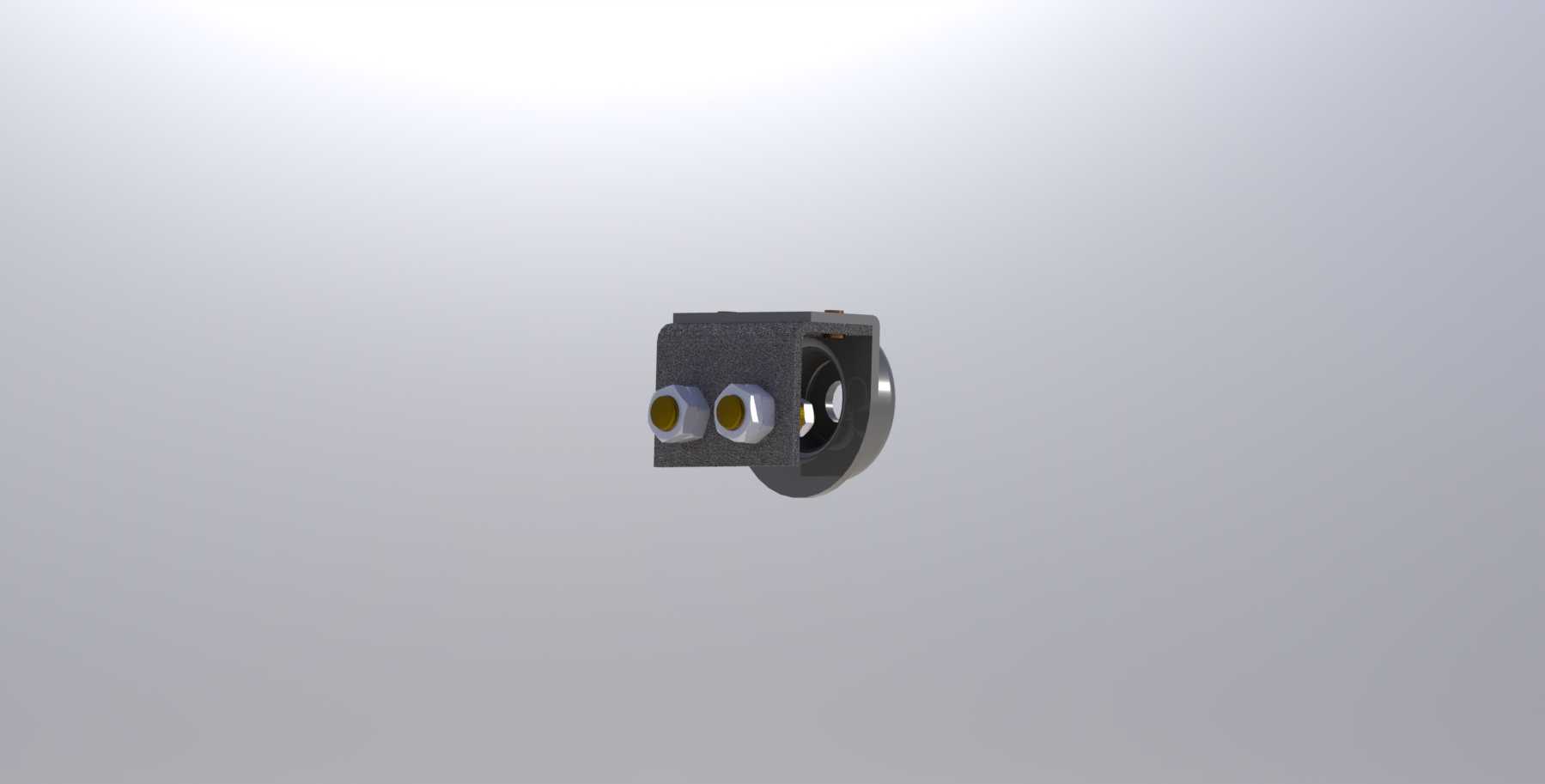

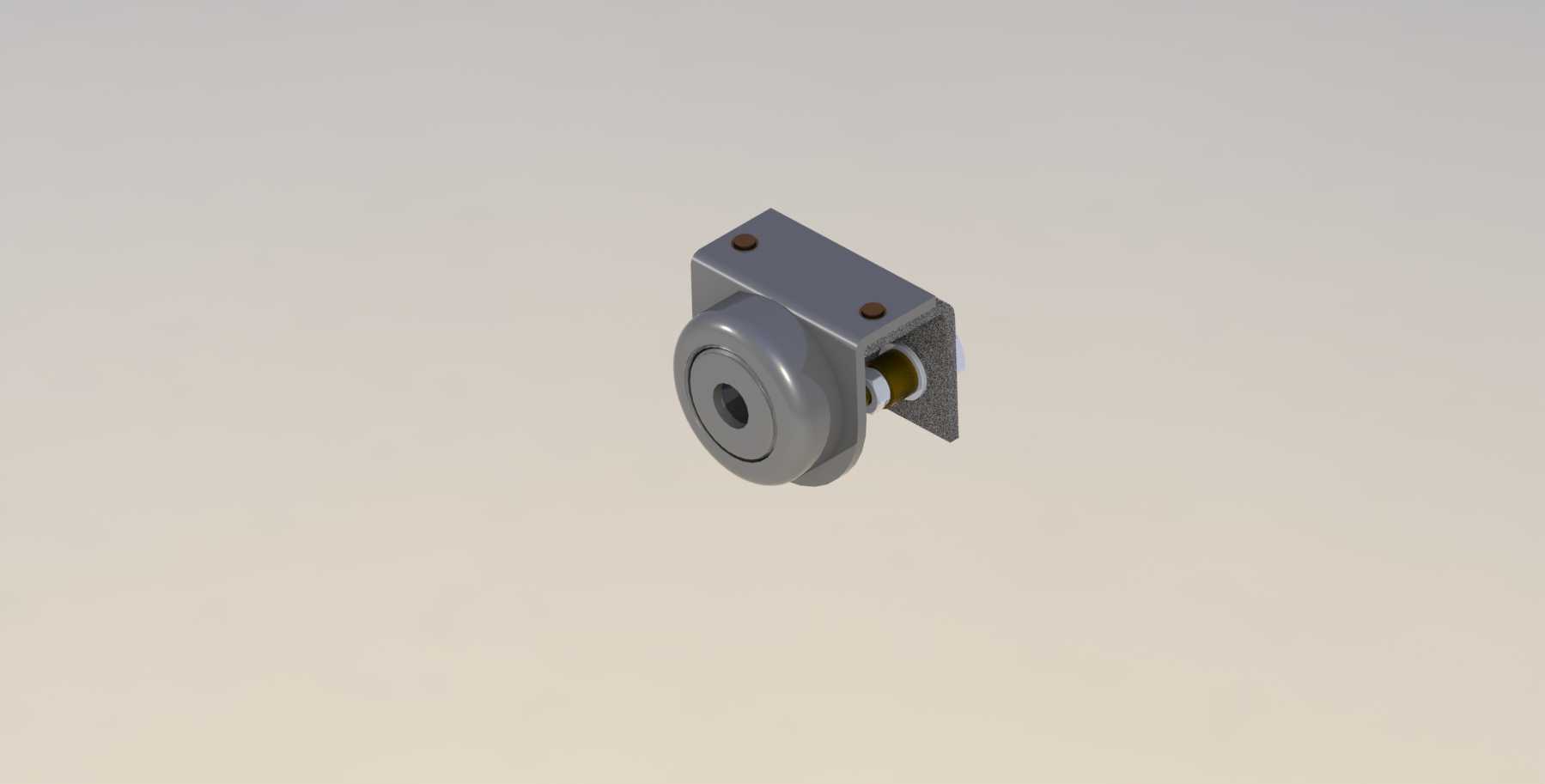

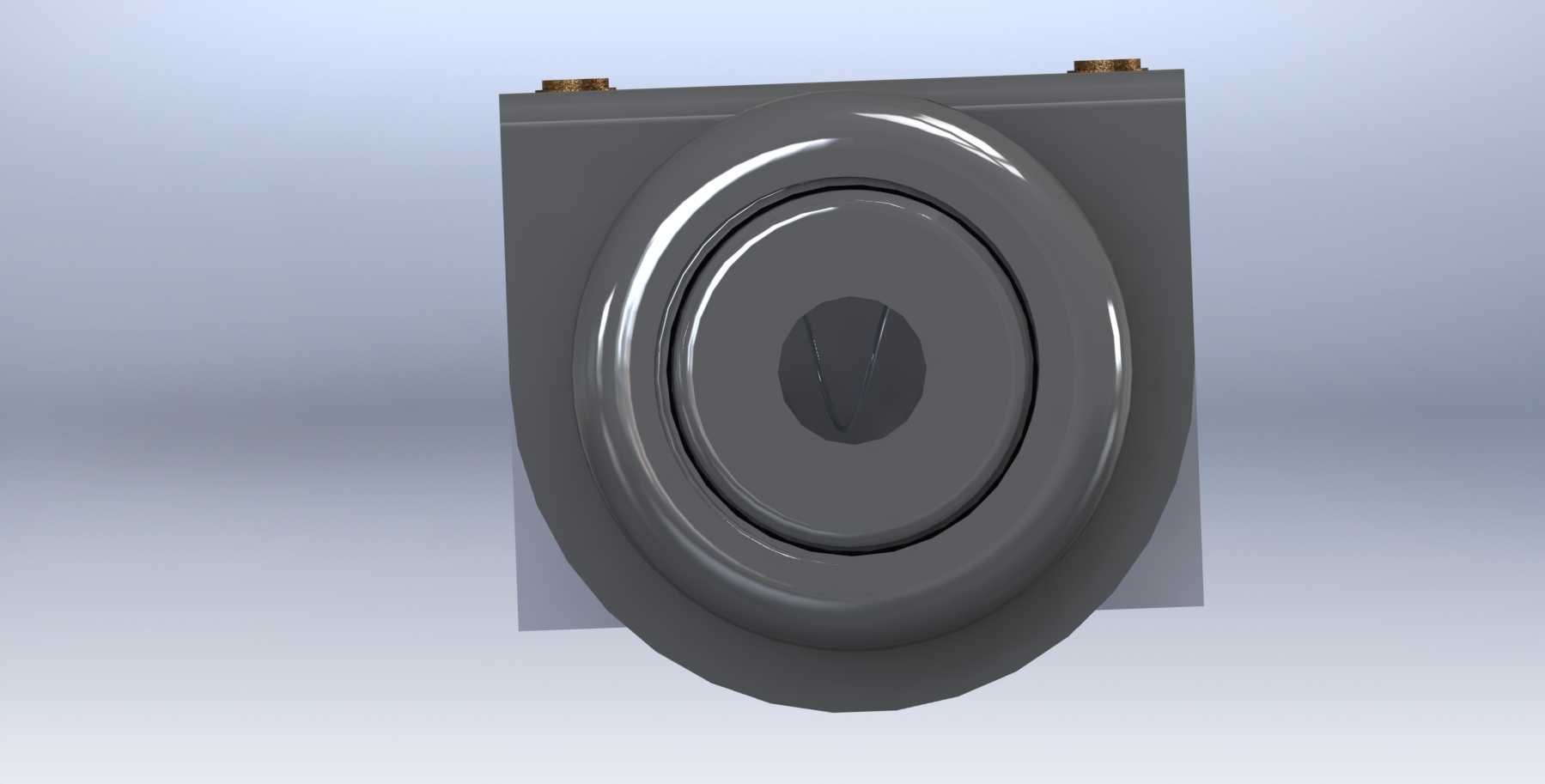

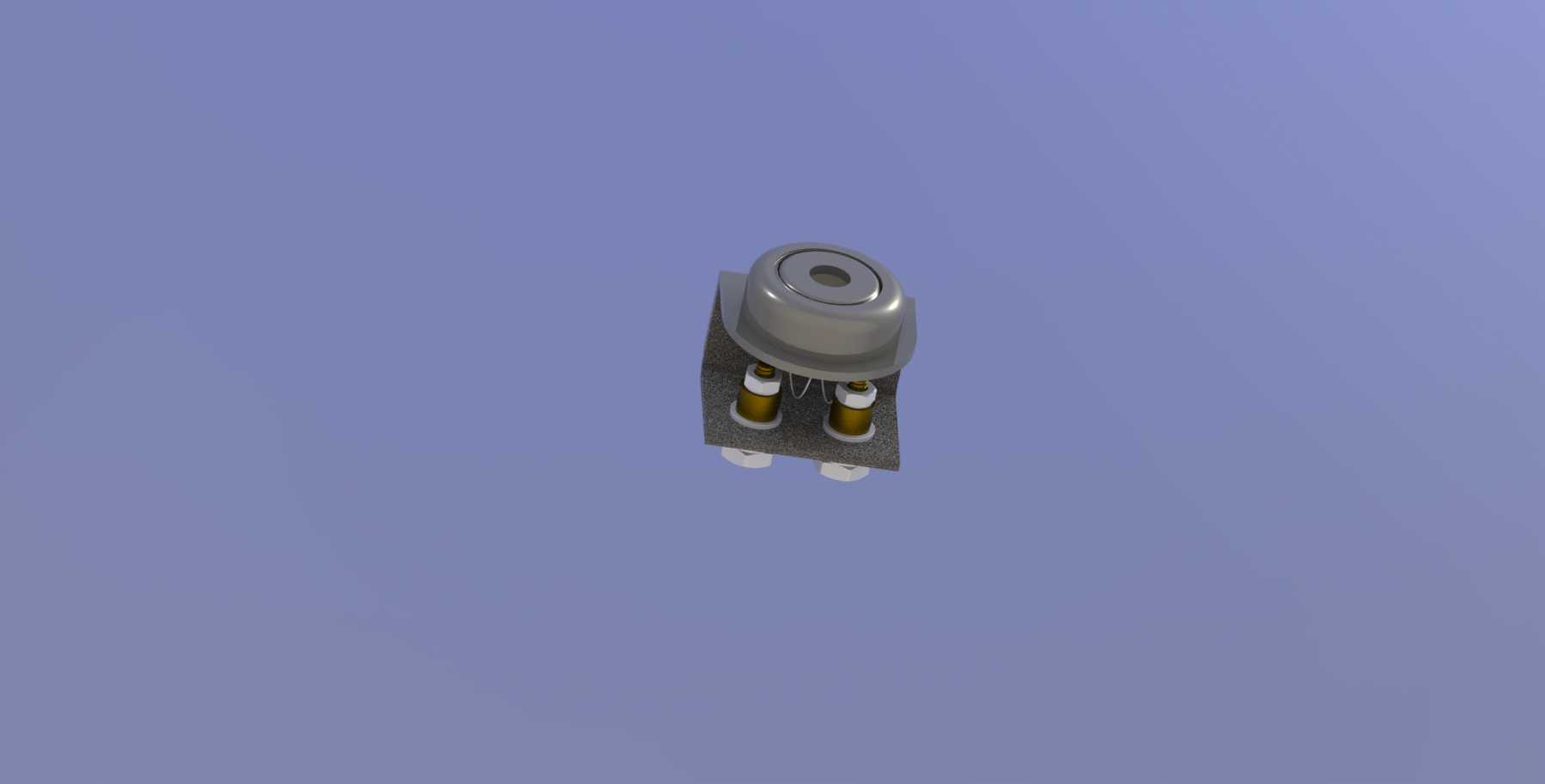

在柴油发动机冷启动工况的配套设计中,电热塞作为缸内预热的核心执行部件,其安装基座的结构合理性直接影响预热效率、密封可靠性以及后续维护的便捷性,本次针对五十铃柴油机型适配的电热塞安装结构做三维建模还原,核心是匹配原有仪器面板的更新迭代需求,解决旧有结构在装配公差、热传导路径上的现存问题。从实际装车场景来看,该结构布置在发动机缸盖的对应安装位,周边紧邻缸盖冷却水腔、喷油器安装孔以及气门摇臂机构的运动边界,设计时首先要规避的就是运动干涉问题——建模过程中反复核对了摇臂在最大升程位置的轮廓包络,确保电热塞接线端子、基座法兰边缘与运动部件的最小间隙保持在2.5mm以上,避免发动机运转过程中出现磕碰磨损。结构本身采用法兰式安装基准,
法兰端面设计有0.8mm深度的密封环槽,适配铜质密封垫片,装配后可承受缸内最高12MPa的爆发压力不出现燃气泄漏,同时密封槽的倒角做了R0.3的圆弧处理,避免垫片压合过程中出现剪切破损。电热塞的安装孔采用阶梯孔设计,上端导向段孔径比电热塞壳体外径大0.12mm,保证装配时的导入顺畅性,下端配合段采用H7/p6的过盈配合公差,确保电热塞装入后不会因为发动机的高频振动出现松旷移位,同时过盈量控制在合理区间,避免压装过程中造成电热塞陶瓷壳体的应力破损。从热传导的设计逻辑来看,基座本体采用与缸盖一致的铸铁材质建模,热膨胀系数与缸盖匹配,在发动机冷热交变的工况下,不会因为膨胀量差异导致配合面出现间隙;
基座与电热塞接触的内壁做了表面粗糙度Ra1.6的要求,减少接触热阻,让电热塞的热量可以快速传导到缸内进气区域,同时避免局部热量堆积造成电热塞本身的过热烧损。接线端子的布置位置特意偏向发动机外侧,偏离排气管路的热辐射区域,同时预留了15mm的接线操作空间,方便后续维修时不用拆卸周边的进气管路就能完成电热塞的更换作业。建模过程中同步考虑了生产线的装配工艺性,法兰面的安装螺栓孔采用跨中布置,两个螺栓孔的中心距误差控制在±0.1mm以内,适配现有缸盖的螺纹孔位置,不用改动原有缸盖的加工工艺,直接就能完成替换装配。基座的外轮廓做了圆弧过渡处理,没有尖锐的棱角,一方面是避免装配过程中划伤操作人员的防护手套,另一方面也减少了应力集中点,
在发动机长期振动工况下不会出现结构裂纹。针对仪器面板更新的需求,基座朝向驾驶室的一侧设计了平整的传感器安装面,可以直接加装缸内温度反馈的传感探头,不用额外做焊接支架,减少了改装的工作量,安装面的平面度控制在0.05mm以内,保证传感器贴合紧密,温度采集数据准确。在安装边界的核对上,建模时导入了周边的进气管、线束卡扣、燃油管的三维数模做干涉检查,确保基座安装后,周边的管路走向不需要做大幅度调整,线束可以沿着基座预设的卡扣位固定,避免线束与高温部件接触出现绝缘层老化。电热塞的伸出长度做了精准匹配,发热端伸出缸盖底面的长度为3.2mm,既保证发热端处于进气涡流的核心区域,快速加热进气,又不会因为伸出过长碰撞活塞顶部,核对了活塞在上止点时的顶岸轮廓,预留了1.8mm的安全间隙,覆盖发动机所有工况下的活塞窜动、连杆变形带来的位置偏移量。整个结构的壁厚做了等强度设计,主体壁厚为4mm,安装螺栓孔周边的壁厚加厚到6mm,分散螺栓压紧力,避免压装过程中出现基座变形,同时整体重量控制在180g以内,不会给缸盖增加额外的负重负担。
