直列四缸往复式内燃发动机结构总成

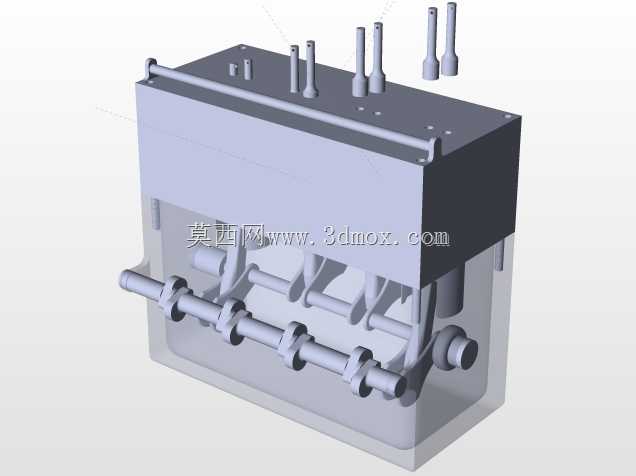

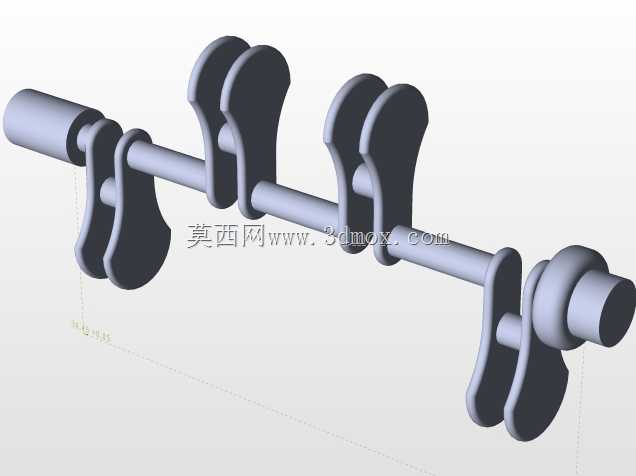

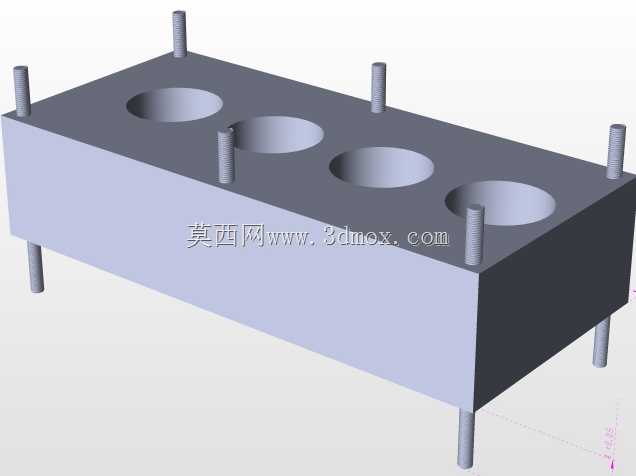

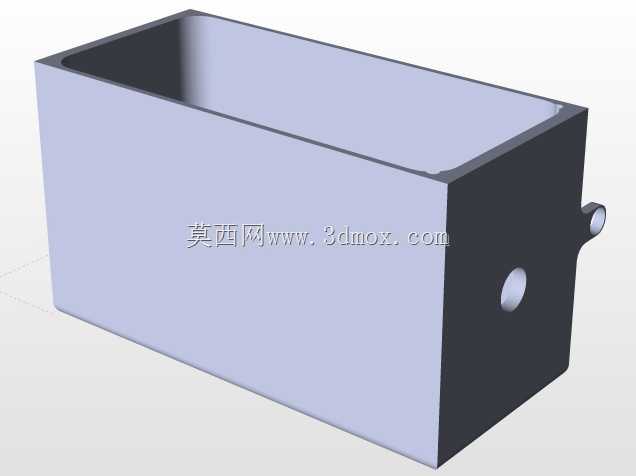

　　这套直列四缸往复式内燃动力结构，核心面向小排量乘用车、小型通用动力机组的动力输出场景，是把燃料化学能转化为旋转机械能的核心装置，日常在民用代步车辆、小型工程辅助动力单元、固定式应急发电动力组中都能见到同结构产品的实际应用。从结构设计逻辑来看，整体采用直列四缸的排布方式，缸体部分做了上下分层的设计思路，上部为缸盖与气门组件安装区域，预留了四个独立的燃烧室安装位，顶部伸出的管状结构为进排气道与火花塞安装套筒，排布时严格遵循等间距原则，保证各缸进排气效率一致，避免出现各缸做功偏差过大的问题。下部为曲轴箱腔体，采用半透明的可视化结构表达，能够清晰看到内部曲柄连杆机构与凸轮轴的装配关系，曲轴采用全支撑设计，每个曲柄销两侧都设置主轴颈支撑，

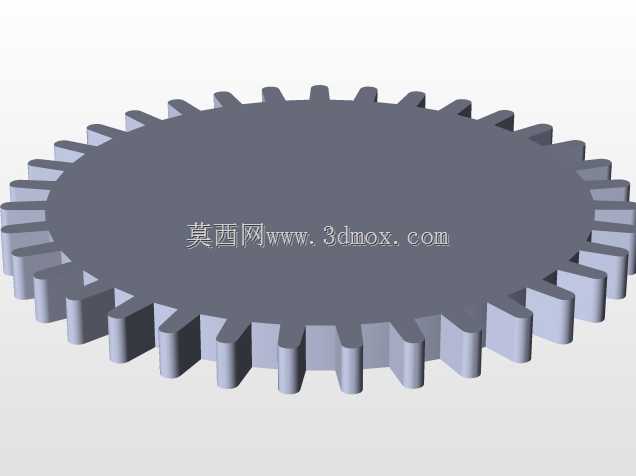

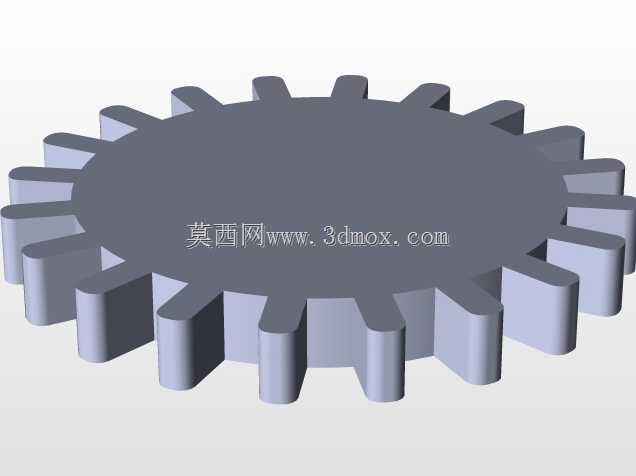

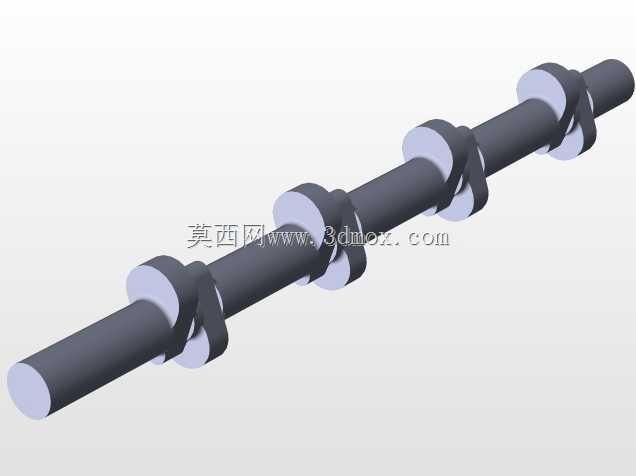

　　可有效降低高转速下的曲轴挠曲变形，平衡重与曲柄为一体化设计，抵消四缸机二阶往复惯性力带来的振动，提升运转平顺性。凸轮轴采用下置式布置方案，安装在曲轴箱侧部，通过正时传动与曲轴保持固定相位差，驱动进排气门按照做功顺序精准开闭，这种布置方式结构简单，维护便利性较好，适合小排量低转速动力单元的使用需求。从安装边界来看，整体外形为规整的长方体结构，上部进排气接口的伸出高度控制在合理范围内，不会占用过多机舱上部空间，前端曲轴输出端预留了带轮安装位，可对接水泵、发电机等附件驱动轮系，侧部预留了机油滤清器、油底壳放油螺塞的安装位置，下部安装支脚分布在缸体两侧下沿，采用四点式固定方案，安装孔位的同轴度、

　　平面度公差在建模时严格按照通用动力总成的安装规范设定，可直接对接常规的动力悬置支架，不需要额外做安装位的适配修改。在功能特性上，这套结构完整还原了四冲程发动机的核心运动逻辑，曲轴旋转两周即可完成一个完整的工作循环，各缸按照1-3-4-2的做功顺序依次输出动力，保证动力输出的连续性，配气机构的气门升程、凸轮型线都按照常规民用动力的参数设定，兼顾低转速扭矩输出与高转速的进气效率，缸体内部设置了完整的润滑油道通路，可将机油输送到曲轴主轴颈、连杆轴颈、凸轮轴轴颈等摩擦副位置，保证运转过程中的润滑冷却。建模过程中对各运动部件的干涉情况做了完整校验，活塞在上止点、下止点位置时都不会与气门、缸盖发生碰撞，连杆摆动过程中与缸壁、曲轴平衡重之间都预留了足够的安全间隙，符合实际发动机的装配与运动要求，可作为动力总成结构教学、新机型方案初期验证的三维参考载体，也能帮助刚接触动力结构的设计人员快速理解四缸发动机的核心装配关系与运动原理。
