阿特拉斯10英寸车床横向进给齿轮箱结构

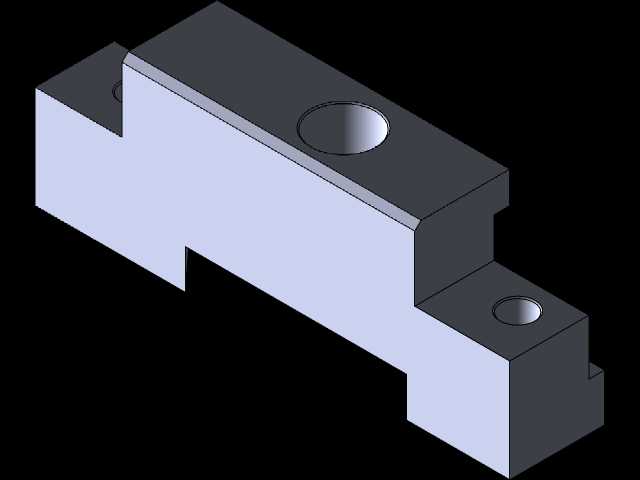

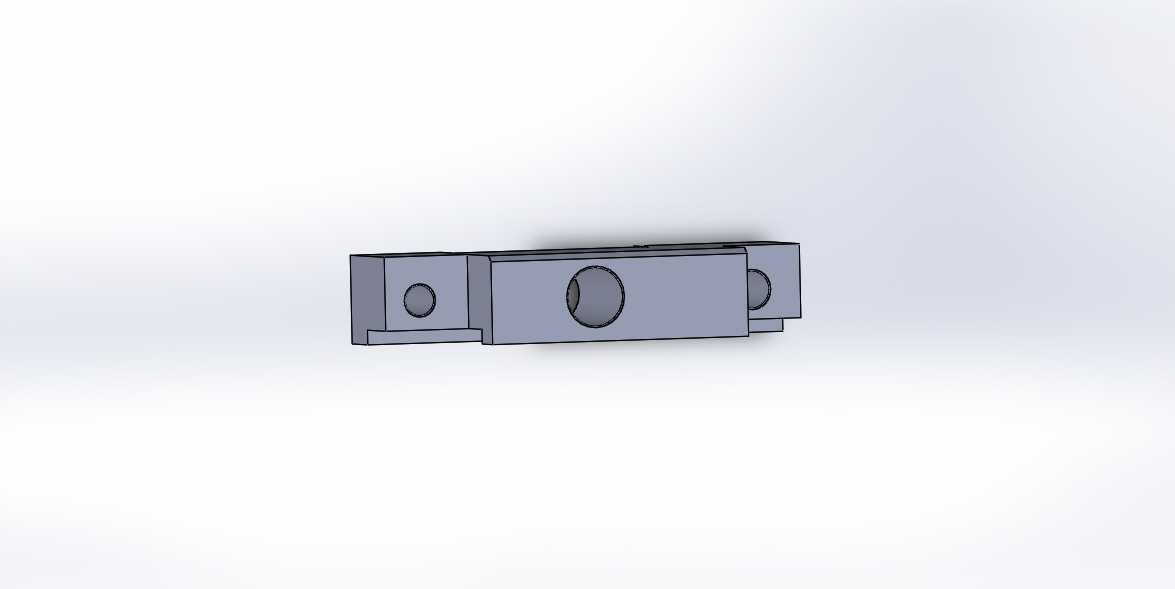

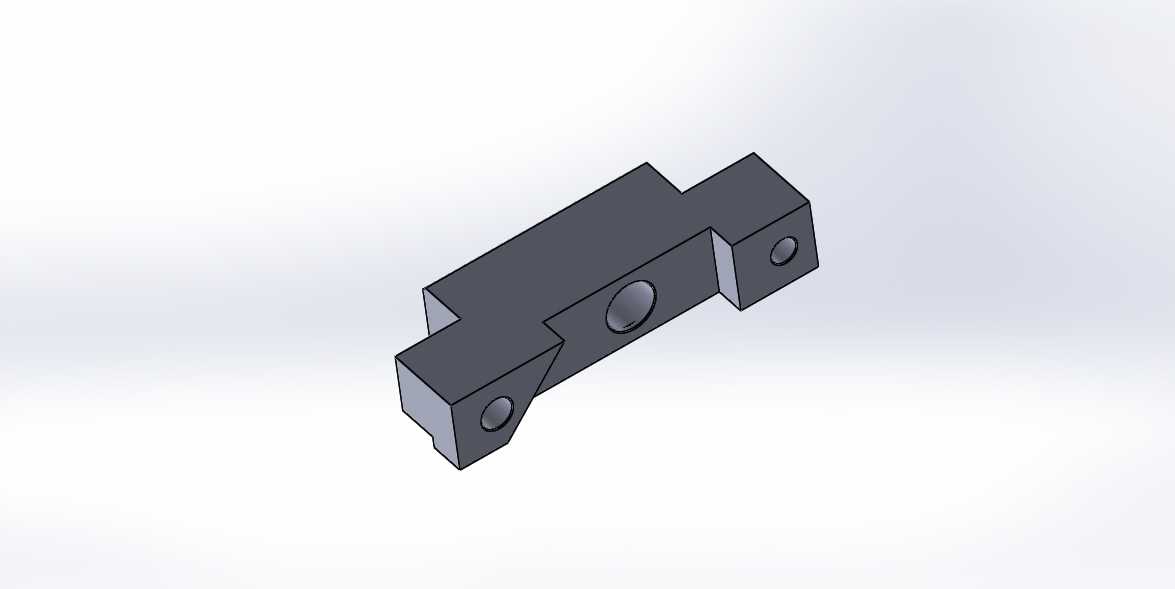

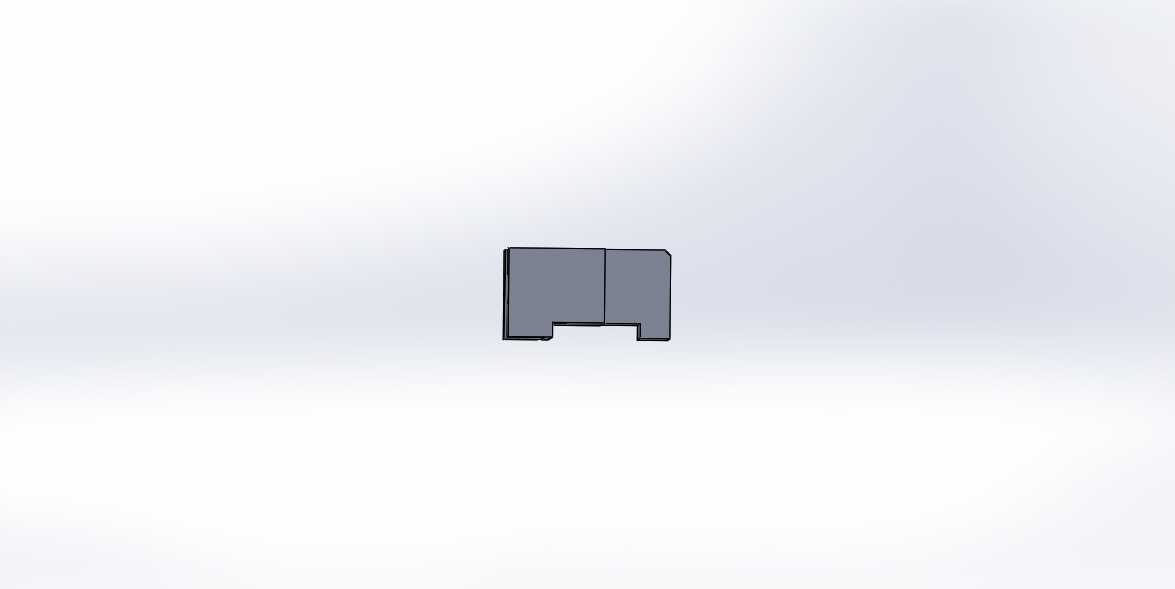

　　在普通卧式车床的日常运维与改造场景中，横向进给机构的齿轮箱属于核心传动损耗件，直接决定刀架横向走刀的精度与运行稳定性，尤其针对服役年限较长的老式10英寸规格阿特拉斯车床，原厂配件供应断档、备件采购周期长、适配性差是车间维修环节普遍遇到的痛点。这款齿轮箱的设计完全围绕老式车床横向进给的实际安装边界展开，整体采用长条形块式集成结构，没有冗余的外凸结构，安装面与车床中拖板的安装槽位完全匹配，两侧的定位凸台可以直接嵌入床身横向导轨旁的安装基准位，不需要额外加工调整垫块，能大幅缩短维修更换的装配周期。

　　从功能特性来看，该齿轮箱承担着将进给箱输出的旋转运动传递至横向丝杠的核心作用，内部传动齿轮的啮合参数完全匹配原机床的进给传动比，不会改变原有车床的横向进给量范围，保证走刀精度与原厂设计一致。箱体上的三个同轴孔系分别对应输入轴、中间传动轮轴、输出轴的安装位，孔位的同轴度公差按照IT7级精度设计，能保证齿轮啮合时的齿面接触面积符合传动要求，降低运行过程中的异响与齿面异常磨损。箱体两端的安装耳片上预留了螺栓过孔，孔位间距完全复刻原机床的安装孔距，现场更换时可以直接利用原有螺栓进行紧固，不需要对床身进行二次钻孔攻丝，避免破坏床身原有结构强度。

　　设计过程中优先考虑了备件加工的工艺性，箱体结构没有复杂的曲面与深腔结构，不管是采用铝合金铣削加工还是钢材焊接后铣削成型，都能在普通立式加工中心上完成全部工序，不需要定制特殊刀具与工装，适合小批量备件自制的场景。箱体的壁厚按照传动负载进行了优化，在保证齿轮啮合运行时箱体刚性、避免薄壁共振的前提下，尽可能缩减了非受力区域的壁厚，既可以控制整体重量，也能减少加工过程中的材料去除量，降低自制备件的加工成本。

　　在实际装配适配层面，齿轮箱的输出轴端尺寸与横向丝杠的连接套完全匹配，输入轴端可以直接对接原机床的进给输出联轴节，不需要额外加工转接零件。箱体上的轴孔预留了标准轴承的安装位，适配常用的深沟球轴承型号，维修更换时可以直接采购标准件进行装配，不需要定制特殊规格轴承。考虑到车间实际使用中的润滑需求，箱体上部预留了注油孔位，下部可以开设回油槽，能保证齿轮啮合过程中的润滑充分，延长齿轮与轴承的使用寿命。针对原配件容易出现的箱体断裂问题，设计时对安装耳片与箱体主体的衔接位置做了圆角过渡强化，消除了原结构的应力集中点，在频繁启停、进给负载波动的工况下，能有效避免衔接位置开裂的问题，相比原厂铸件的抗冲击性能有明显提升。

　　从安装边界来看，齿轮箱的整体长度、宽度、高度尺寸完全控制在原机床横向进给机构的安装空间内，装配后不会与中拖板的行程限位块、刀架底座等周边部件产生运动干涉，横向全行程移动过程中箱体与周边结构的安全间隙保持在3mm以上，不会出现运行剐蹭的问题。箱体的外露面没有突出的紧固件头，所有连接螺栓都采用沉头设计，避免运行过程中勾挂切屑或者缠绕棉纱，降低日常清理维护的难度。针对加工过程中可能出现的尺寸误差，设计时在安装耳片的螺栓过孔处预留了0.5mm的调整间隙，装配时可以微调齿轮箱的位置，保证齿轮啮合间隙处于合理范围，避免因加工误差导致的啮合过紧或齿侧间隙过大的问题。

　　在实际使用场景中，这类自制齿轮箱不仅可以用于故障机床的维修替换，也可以作为老式车床数控改造时的横向传动承载部件，箱体的刚性足以适配伺服电机直连的传动负载，不需要额外增加传动支撑结构。对于小型加工车间、设备维修站点来说，这种完全适配现有设备安装尺寸的齿轮箱结构，能有效解决老设备备件难找的问题，减少设备停机等待配件的时间，降低设备运维成本。设计过程中没有照搬原厂的铸件结构，而是结合机加工的工艺特点做了结构优化，在保证传动功能与安装尺寸完全匹配的前提下，提升了结构强度与加工便利性，不需要开模铸造就能快速加工出成品，非常适合单件小批量的备件制作需求。
