手动车床加工阶梯轴类铝制零件结构

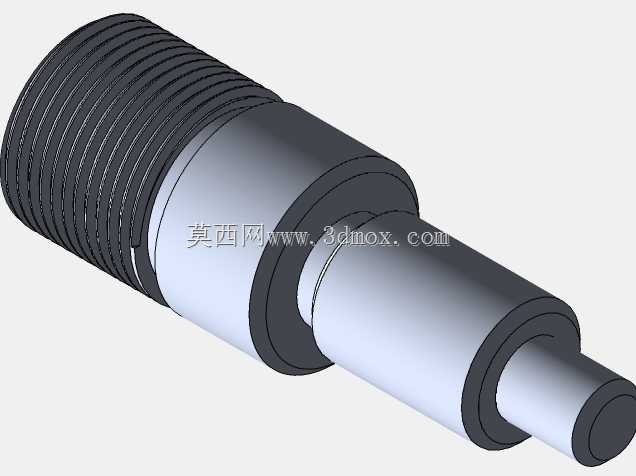

　　该零件为典型的回转类阶梯轴结构，整体采用同轴多段变径设计，适配手动车床的加工工艺特性，从结构布局来看，零件一端设置连续等距外螺纹段，用于实现与配套构件的螺纹旋合连接，满足装配时的轴向锁紧与位置调节需求，螺纹段的牙型轮廓规整，螺距均匀，可保证螺纹配合的同轴度与啮合精度，避免装配后出现偏载、滑牙等问题。紧邻螺纹段的是大直径圆柱轴肩，该轴肩作为轴向定位基准面，在装配时可抵靠配套构件的端面，实现精准的轴向限位，控制零件装入配套结构的深度，轴肩与相邻轴段的过渡处采用圆角过渡设计，可有效降低轴类零件在变径位置的应力集中系数，提升零件在受交变载荷作用下的疲劳强度，避免长期使用过程中在变径位置出现断裂失效。从大直径轴肩向另一端延伸，

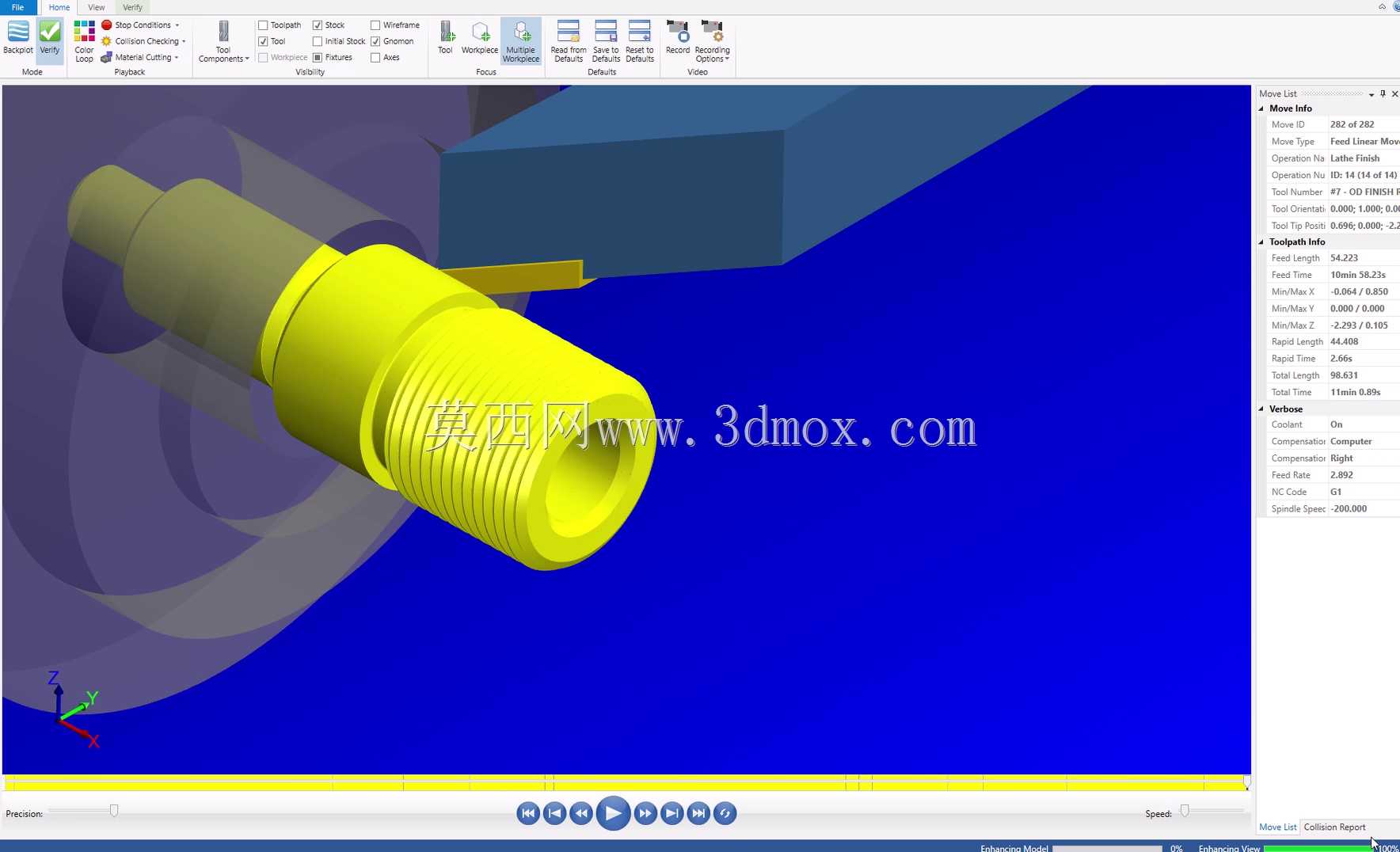

　　零件依次设置多段直径递减的圆柱轴段，各轴段的圆柱度、同轴度公差均控制在手动车床可实现的较高精度范围内，每段轴段的直径差根据配套轴承、衬套或者传动件的内孔尺寸匹配设计，可直接穿装对应规格的标准传动件或者支撑件，无需额外进行二次修配。最末端的小直径轴段作为输出端或者定位端，可插入配套构件的定位孔内，实现径向定位，保证整个轴系的回转同轴度。从加工实现角度来看，整个零件的所有加工面均为回转面，完全适配手动车床的加工范围，加工时可采用一夹一顶的装夹方式，一次装夹即可完成大部分外圆、螺纹、端面的车削加工，减少多次装夹带来的定位误差，保证各段轴的同轴度要求；编程加工时可按照粗车、精车的工序划分，粗车阶段快速去除大部分铝棒余量，留0.2-0.

　　5mm的精车余量，精车阶段采用更高的主轴转速与更小的进给量，保证铝件表面的加工粗糙度，避免铝屑粘刀导致的表面划伤。在实际应用场景中，这类手动车床加工的铝制阶梯轴多用于教学实训场景下的传动机构演示、小型非标设备的传动轴组件、简易工装的定位轴结构，由于铝材质的密度低、切削性能好，加工过程中无需过高的机床刚性即可获得较好的表面质量，同时铝件的自重较轻，在低速回转的传动场景中可降低回转惯量，提升传动的平稳性。从安装边界来看，零件的最大外圆尺寸为螺纹段的大径尺寸，决定了装配时所需的最小穿过孔径，零件的总长度决定了装配时所需的轴向安装空间，各段轴的长度尺寸与配套构件的宽度一一匹配，装配时可通过轴肩、螺纹锁紧的方式实现所有配套零件的轴向固定，

　　无需额外设置轴用挡圈等紧固件，简化了整体装配结构。在结构设计过程中，充分考虑了手动车床的加工局限性，没有设置复杂的偏心结构、内型腔或者非回转面，所有结构均可通过车削加工完成，降低了加工难度，适合新手在手动车床上进行实操练习，同时也能满足实际小型传动结构的使用需求；各段轴的直径选择尽量靠近标准铝棒的规格尺寸，减少原材料的去除量，提升材料利用率，降低加工成本。螺纹段的长度设计充分考虑了锁紧所需的啮合牙数，保证足够的连接强度，同时避免螺纹过长导致的加工时间浪费、装配旋合行程过长的问题；各轴段之间的过渡圆角半径根据轴径大小匹配设置，既不会因为圆角过大导致配套构件无法贴紧轴肩定位面，也不会因为圆角过小导致应力集中问题加剧。
