主销侧梁连接延长结构件设计

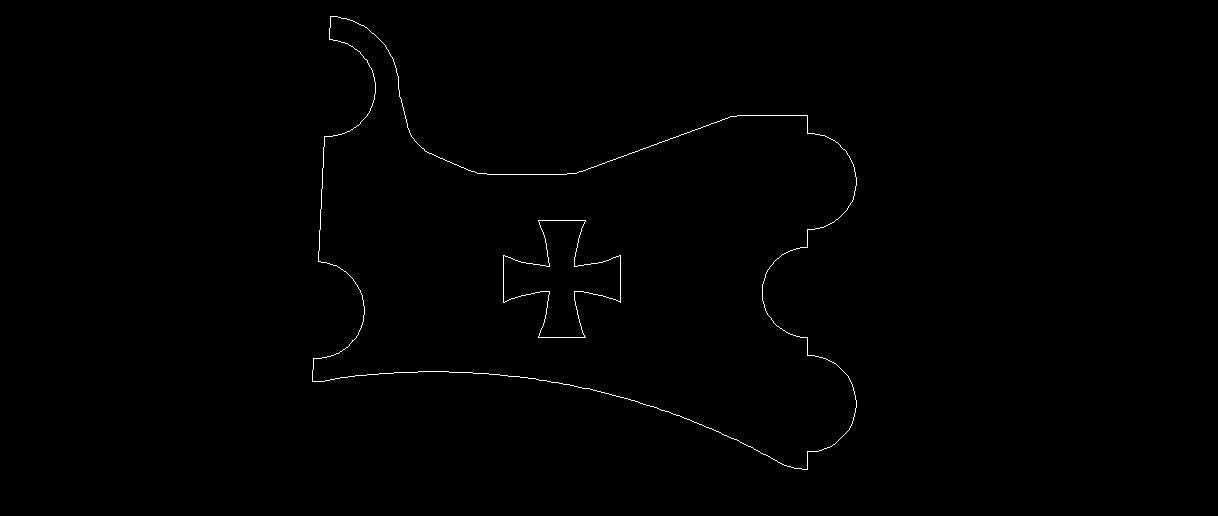

　　在重型商用车底盘悬架、工程作业机械行走机构的结构设计场景中，主销侧梁延长件承担着分散局部载荷、拓展侧梁安装适配范围的核心作用，这类结构件往往出现在主销安装位与侧梁本体存在间距差、或是需要额外加装附属固定结构的改装、定制化设备工况中，区别于标准规格的侧梁一体成型结构，延长件的存在可以在不更换整根侧梁的前提下，完成安装位的位置补偿，降低现场改制的成本与结构破坏风险。从结构外形来看，该零件采用平板式轮廓设计，主体轮廓通过多段圆弧与直线段平滑过渡，边缘设置的三处半圆凸台结构，对应侧梁安装位的定位销孔位，能够在装配时快速完成与原有侧梁端面的对位，避免安装过程中出现错位偏移；零件中部预留的十字形镂空结构，并非单纯的减重设计，

　　该位置对应主销锁紧机构的避让空间，能够在延长件装配完成后，为主销的横向锁止销留出操作与安装空间，无需在原有侧梁上额外加工避让槽，最大程度保留原有侧梁的结构强度。设计过程中，首先需要匹配原有主销侧梁的端面安装尺寸，延长件与侧梁贴合的安装边轮廓完全复刻原有侧梁的端面外形，保证两者贴合面的接触面积达到90%以上，避免局部应力集中导致的连接失效；零件的厚度参数需要匹配侧梁的板材厚度，通常选用与侧梁同材质的高强度结构钢加工，保证焊接或是螺栓连接后的整体结构刚度一致，避免出现刚度差导致的疲劳断裂。安装边界方面，该延长件的装配方向唯一，带圆弧凸台的一侧朝向原有侧梁端面，三个凸台分别对应侧梁上的三个固定安装孔，

　　装配时先通过定位销完成三个凸台与侧梁孔位的预固定，再沿贴合面完成满焊固定，或是采用高强度螺栓穿过凸台孔完成栓接；零件另一侧的弧形轮廓对应主销安装座的贴合面，弧度与主销座的外圆弧完全匹配，保证主销座安装后能够与延长件端面完全贴合，受力均匀。在实际工况中，这类延长件需要承受主销传递的垂直载荷与横向冲击载荷，因此在轮廓过渡位置全部采用圆角过渡，避免直角位置出现应力集中点，尤其是中部十字镂空的四个角位置，均设置了工艺圆角，分散镂空位置的应力；零件表面不设置额外的凸起结构，所有轮廓均为平面切割成型，既可以采用激光切割下料后打磨毛刺完成加工，也可以通过数控铣削完成小批量定制生产，加工工艺性良好，不需要复杂的工装夹具即可完成加工。

　　在行走机构的实际运行过程中，该延长件将主销位置的点载荷逐步分散到整个侧梁的连接面上，避免原有侧梁端面因为局部载荷过大出现撕裂变形，同时拓展的安装长度可以适配不同规格的主销安装座，满足不同轮距、不同载荷等级的底盘改装需求，不需要重新开模制作整根侧梁，大幅缩短定制化设备的开发周期。需要注意的是，该结构目前处于设计验证阶段，尚未完成台架疲劳测试与实际工况加载验证，在投入正式使用前，需要根据实际载荷参数校核板材厚度、连接孔位的直径与数量，确认镂空位置的应力值在材料许用应力范围内，同时完成焊接工艺评定，保证连接位置的焊缝强度满足冲击载荷要求；在装配过程中，需要保证延长件与侧梁、主销座的贴合面平面度公差控制在0.2mm以内，避免出现装配间隙导致的受力不均，固定完成后需要对焊接位置进行应力消除处理，降低长期运行过程中的焊缝开裂风险。
