擎天柱腿部机械结构三维造型设计

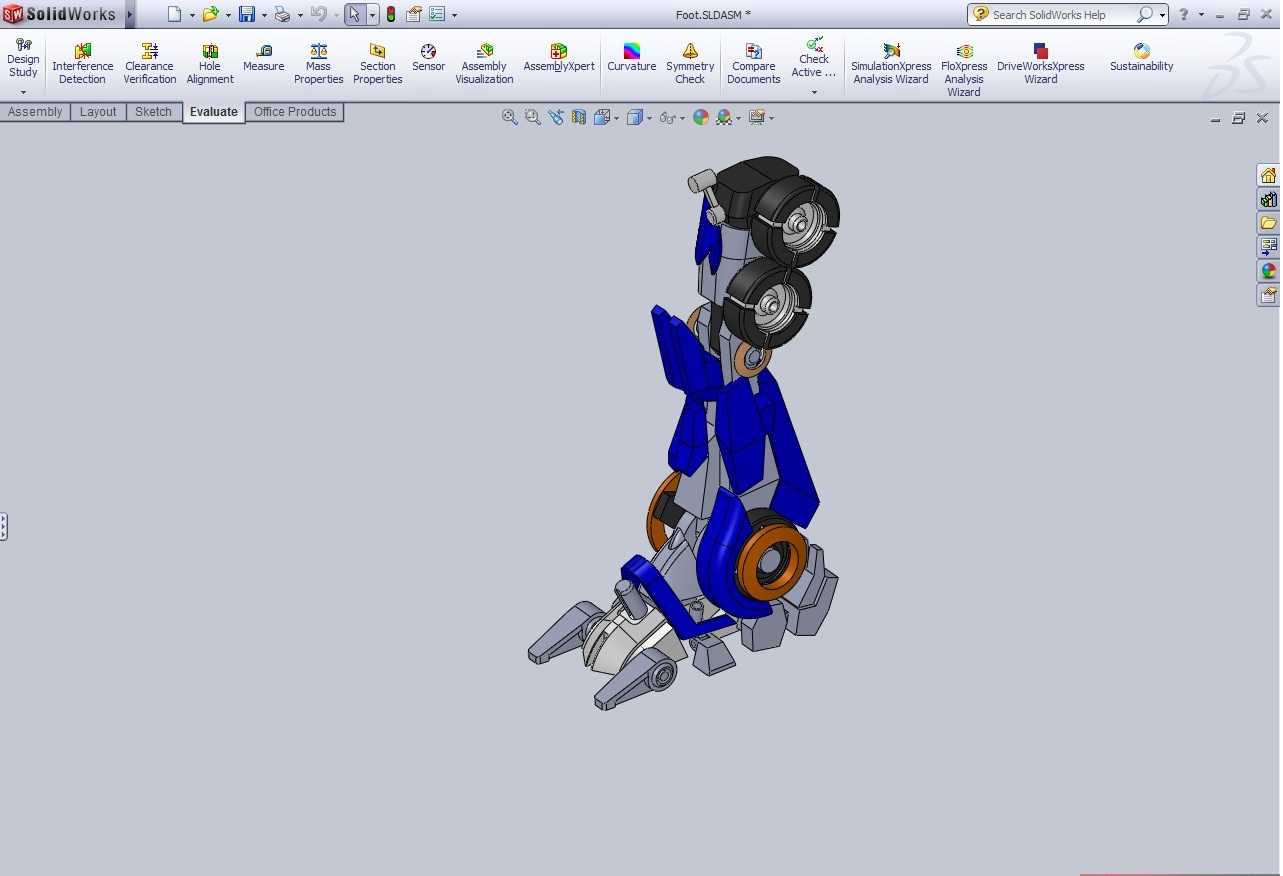

　　该结构为仿生类机甲行走部件，核心参考变形金刚擎天柱的腿部形态做工程化结构还原，可应用于主题展陈机甲制作、科普教具开发、影视道具实体搭建、文创潮玩结构验证等场景，区别于纯外观手办模型，该结构在建模阶段就预留了实体制作的装配间隙与运动边界，可直接对接后续的3D打印、钣金加工、小批量复模等生产环节。从功能特性来看，该腿部结构集成了轮式移动与步行支撑两种形态的结构基础，小腿外侧集成的双轮组采用同轴铰接设计，轮架与小腿主壳体通过销轴连接，可在变形动作中实现轮组的收放切换，轮组内部预留了轴承安装位与轮轴穿装孔，实体制作时可直接选用标准微型轴承配合金属轮轴，保证轮组转动的顺滑度，避免塑料件直接摩擦产生的卡顿与磨损。

　　腿部主支撑结构采用分段式铰接设计，大腿与小腿的连接位置预留了回转副的安装空间，铰接孔位做了同轴度公差预留，可适配标准阻尼转轴或者微型舵机的安装，既可以满足静态展示的姿态固定需求，也可以拓展为可动模型的动力安装位，满足不同场景的使用需求。足部结构做了分件设计，前掌与后跟通过独立的铰接结构与小腿下段连接，可模拟足部的接地俯仰动作，保证站立状态下的接地面积足够，提升整体结构放置的稳定性，足部边缘做了圆角过渡处理，避免尖锐边角在实体制作后出现磕碰伤的问题，同时也还原了原作的机械装甲质感。设计过程中优先考虑了结构的可装配性，所有零件的分模面都沿着结构的自然棱线设置，避免出现倒扣结构无法脱模的问题，针对外观覆盖件与内部支撑骨架做了分层设计，

　　内部骨架采用等壁厚的加强筋结构，在保证整体结构强度的前提下降低零件重量，外部装甲件采用卡扣与螺丝结合的固定方式，既方便后期拆装维护，也能保证外观面的完整性，减少外露的固定件痕迹。外形尺寸方面，该腿部结构按照1:6比例的人形机甲做尺寸适配，整体竖直状态下高度约320mm，小腿部位最大宽度约85mm，轮组展开状态下单侧突出宽度为42mm，安装边界上，大腿上端预留了与躯干部分连接的法兰接口，接口上均匀分布4个M3规格的螺丝安装孔，孔位中心距为40mm，可直接与同比例的躯干结构做对接，不需要额外做转接件设计；轮组收折状态下，整体结构的横向最大轮廓不超过110mm，可满足常规展示盒的内部尺寸要求，不会出现放置时超出边界的问题。结构细节上，

　　所有液压杆造型的部件都做了分段可动设计，缸体与推杆之间预留了滑动间隙，实体制作时可加装微型弹簧实现伸缩的阻尼感，装甲表面的凹槽细节预留了水贴或者渗线的操作空间，凹槽深度控制在0.3mm，既不会因为过浅导致细节丢失，也不会因为过深影响零件的结构强度。针对实体制作的材料适配，不同部位的壁厚做了差异化设置，受力的骨架部位壁厚设置为2.5mm，适配PLA、ABS等常见3D打印材料的打印要求，不会出现打印过程中翘曲或者强度不足的问题；外部薄装甲件壁厚设置为1.2mm，在保证细节表现力的同时减少材料消耗，降低制作成本。铰接部位的孔位都做了0.2mm的间隙预留，配合3D打印的精度公差，装配时不需要额外打磨即可实现顺畅转动，避免过紧导致的装配困难或者过松导致的姿态无法固定问题。轮组的轮胎部位做了分体设计，橡胶质感的轮胎部分与硬质轮毂做了分件，实体制作时可选用软胶材料打印轮胎部分，硬质材料打印轮毂，装配后可还原真实轮胎的触感与视觉效果，轮毂上的细节造型做了等比例缩小，保证整体外观的还原度。
