光滑地面适配型测绘仪器支撑三脚架结构

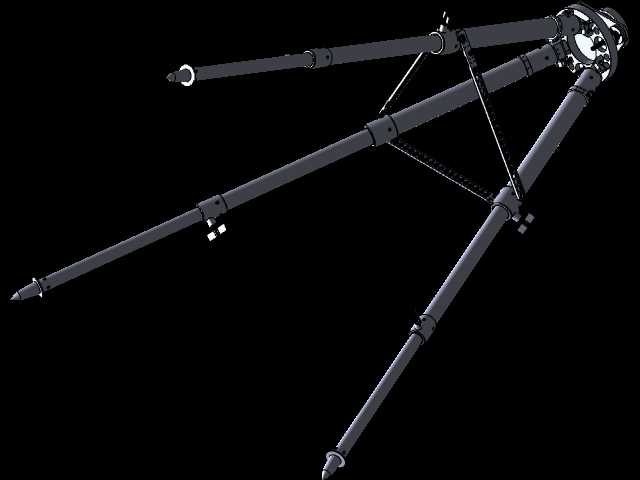

　　在工程测绘、建筑施工放样、地形勘测等户外及室内作业场景中，测量仪器的支撑稳定性直接决定数据采集精度，常规三脚架在光滑地砖、抛光混凝土地面、环氧地坪等低摩擦系数作业面使用时，极易出现支脚滑移、架体倾斜的问题，轻则需要反复调平耽误作业进度，重则导致仪器倾倒造成精密部件损坏，这款针对光滑硬质地面设计的经纬仪支撑三脚架，正是瞄准这一实际作业痛点完成结构优化。从结构设计逻辑来看，这款三脚架采用三段式可伸缩支腿结构，每段支腿之间采用快锁式抱箍结构实现长度固定，支腿展开角度通过顶部铰接座的阻尼限位结构控制，单根支腿的长度调节范围可覆盖从0.8米到1.6米的架设高度需求，能够适配不同身高作业人员的操作视线高度，同时满足平地架设、低角度仰测、

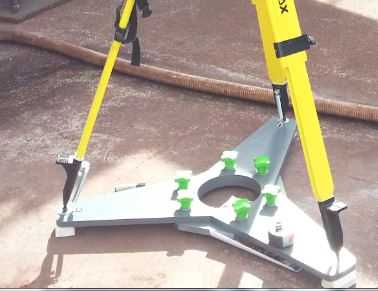

　　台阶落差位架设等多种复杂作业位的支撑需求。支腿末端的脚垫结构是这款产品的核心设计点，区别于常规三脚架的尖刺式脚垫，这款产品的脚垫采用大接触面积的硬质橡胶包覆金属底座结构，橡胶底面加工有细密的环形防滑纹路，在光滑瓷砖、抛光石材地面接触时，可通过橡胶材质的形变增大接触摩擦力，同时避免尖刺脚垫划伤装饰面的问题，若需要在泥土地、草地等松软地面作业，只需旋下橡胶脚垫即可露出内置的金属尖刺，实现不同作业地面的快速适配。顶部的仪器安装座采用标准的5/8英寸通用连接螺纹，可兼容绝大多数品牌的经纬仪、全站仪、激光水准仪等测绘仪器，安装座下方集成了三向微调结构，配合架体顶部的水平泡，可快速完成仪器的水平校准，支腿之间设置有可折叠的横向连杆结构，

　　当支腿展开到额定工作角度时，连杆自动卡入限位槽，形成稳定的三角形支撑框架，避免单根支腿意外滑移导致架体失稳，连杆采用薄壁空心钢管材质，在保证结构强度的同时尽可能降低整体架体重量，方便作业人员长距离转场携带。从安装边界来看，这款三脚架收拢后的整体直径不超过150毫米，长度不超过900毫米，可放入常规测绘工具包内携带，完全展开后三个支脚的最大支撑半径可达700毫米，支撑面直径越大架体的抗倾覆能力越强，即使在作业过程中受到轻微的外力碰撞，也能保持架体的稳定状态，不会出现大幅倾斜。支腿的主体结构采用高强度铝合金型材拉制成型，表面做硬质阳极氧化处理，可抵御户外作业时的雨水、沙尘侵蚀，铰接部位的销轴采用不锈钢材质，

　　避免长期使用后出现锈蚀卡滞的问题，快锁抱箍的锁紧力经过反复调校，既可以保证支腿承重后不会出现自行回缩，又能让作业人员无需借助工具即可快速完成长度调节。在实际作业过程中，作业人员到达现场后，只需将三根支腿大致展开到合适长度，放置在预设的架设点位，踩下支腿末端的脚垫使其与地面完全贴合，再通过微调支腿长度将顶部水平泡调整到居中位置，即可安装仪器开始作业，相比常规三脚架，这款产品在光滑地面作业时不需要额外寻找重物压脚、也不需要在脚垫下垫防滑布，可大幅缩短架设准备时间，同时降低作业过程中的架体滑移风险。结构建模过程中，所有铰接部位的配合间隙都按照实际加工公差预留，支腿的伸缩行程、锁紧结构的卡接位置、安装座的螺纹规格都严格遵循测绘仪器配套支架的行业通用标准，可直接用于生产加工的结构参考，也可作为测绘作业场景模拟、施工动画制作的配套三维素材使用。
