高功率集成COB封装LED发光芯片结构

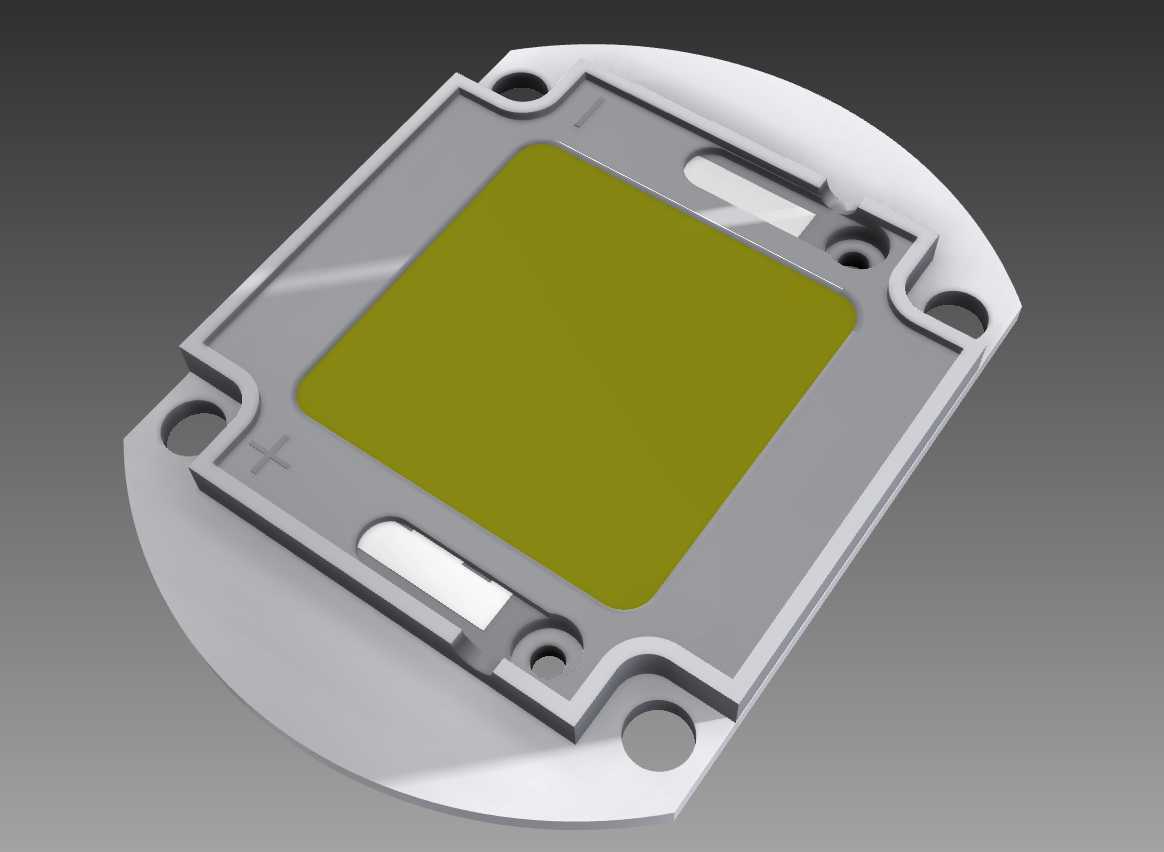

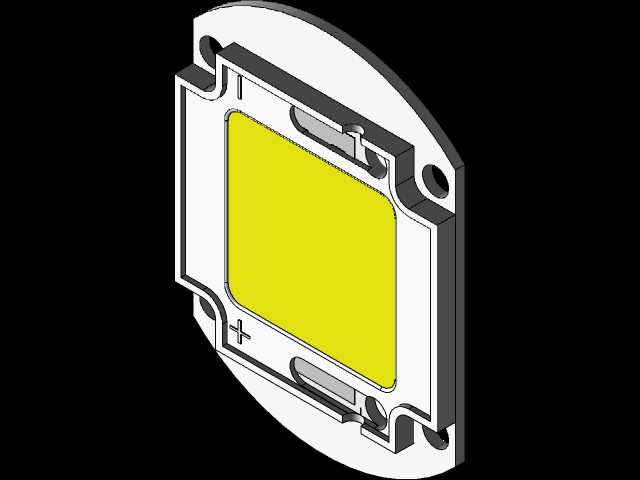

　　这款高功率集成LED发光芯片采用COB封装结构设计，核心发光区为正方形荧光粉覆盖层，外围采用耐高温工程塑料基座做结构支撑，基座四周预留对称分布的安装定位孔，可直接通过M2规格螺丝完成与散热基板的锁附固定，无需额外设计转接支架，能大幅缩减照明终端产品的组装工序。从实际应用场景来看，这类50W至100W功率段的LED芯片，主要适配工矿灯、投光灯、户外泛光照明、工业设备补光灯等对光通量有较高要求的照明场景，相比传统小功率贴片LED阵列方案，单颗COB芯片的出光均匀度更高，不存在多灯珠排布带来的重影问题，配光设计难度更低。

　　设计过程中首先考虑的是散热路径的合理性，基座底部为全平面贴合结构，安装时可直接与铝基散热板或者铜质散热柱完全接触，热阻比带引脚的贴片封装低40%左右，能有效把PN结工作产生的热量快速传导到外部散热结构上，避免长期高温工作导致的荧光粉老化、光衰过快问题。基座上标注的正负极标识清晰，分别位于发光区的两个对角位置，接线时可直接通过焊线或者导电压片完成电气连接，不会出现极性接反的失误。基座边缘的定位缺口做了圆角过渡处理，既可以在自动化贴装时做防呆定位，也能避免组装过程中尖锐边角划伤操作人员或者绝缘线材。

　　从安装边界尺寸来看，整个芯片基座为正方形结构，四个角的安装孔中心距经过标准化设计，可兼容市面上主流的大功率LED透镜、反光杯的安装尺寸，设计终端照明产品时，不需要单独开模定制固定结构，直接选用标准配件即可完成整灯组装。发光区的尺寸经过优化，在保证足够发光面积的前提下，尽可能缩小了无效的基座边缘宽度，能提升透镜的光线利用率，减少边缘光线的损耗。基座上的两个对称长条形槽位为应力释放结构，当芯片与散热基板因为材质热膨胀系数不同产生形变时，槽位可以吸收部分形变应力，避免长期冷热循环后基座出现开裂、发光区脱落的问题。

　　在结构细节处理上，发光区表面的荧光粉层做了平整化处理，没有凹凸不平的流痕，能保证出光角度内的色温一致性，不会出现局部偏黄或者偏蓝的光斑问题。基座材质选用的是耐温等级达到UL94-V0的阻燃材料，即使在极端过载情况下出现芯片过热，也不会出现基座自燃的情况，满足户外照明产品的安规要求。安装孔的位置做了沉台设计，锁附螺丝时螺丝头部不会高出基座平面，不会干涉后续透镜或者反光杯的安装，能保证光学配件与发光面的距离精准控制在设计值范围内，确保配光曲线符合设计预期。

　　实际选型使用时需要注意，这类高功率LED芯片不能直接悬空安装，必须保证基座底部与散热面之间涂覆均匀的导热硅脂或者导热胶，贴合压力控制在合理范围内，压力过小会导致接触热阻过高，压力过大则可能压裂陶瓷绝缘层或者基座结构。电气接线时要保证焊接点的牢固度，避免大电流工作时接线点出现虚接打火的问题，导线的线径需要匹配100W功率下的工作电流，避免导线过热带来的安全隐患。
