免水桶自拧干脚踏式清洁拖把结构设计

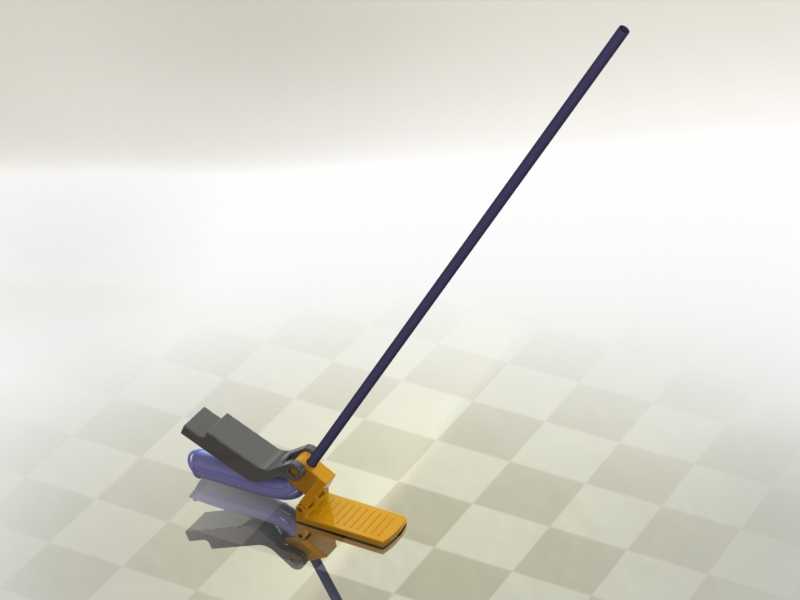

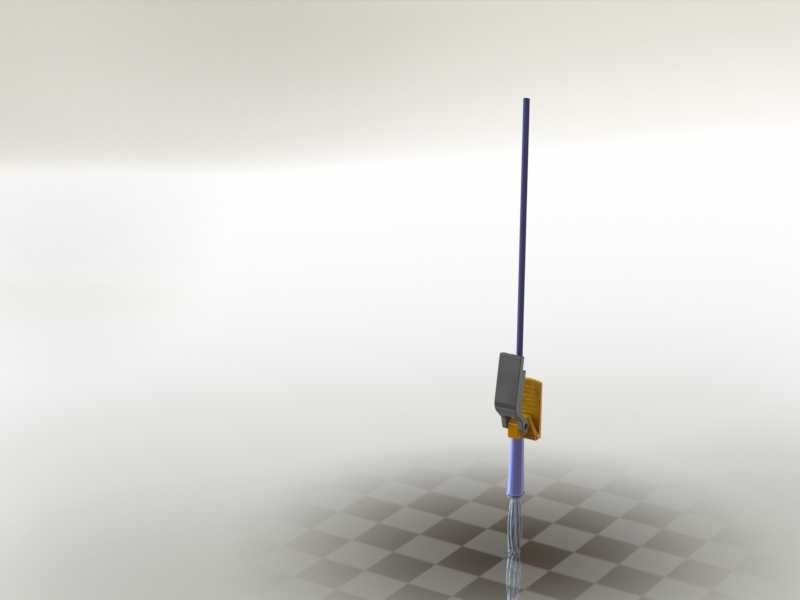

　　日常商用与家居清洁场景中，传统拖把挤水依赖额外水桶配套的拧干篮，不仅增加清洁作业的携带负重，移动作业时还容易因桶内污水晃洒造成二次污染，这款脚踏式自拧干拖把的结构设计，正是针对这类清洁痛点做的定向优化。从实际使用逻辑出发，整套结构完全摒弃了外置挤水容器的需求，将挤水执行机构全部集成在拖把头部组件上，作业人员无需额外配备挤水桶，单脚即可完成拖把头的脱水操作，大幅降低跨区域清洁作业的装备负重，尤其适合写字楼公共区域、商超通道、大面积住宅这类需要频繁移动清洁点位的场景。结构层面，拖杆采用长直杆型设计，握持端做了适配人手抓握的弧度处理，杆身长度适配多数成年人站立操作的手臂活动范围，作业时无需过度弯腰即可完成地面擦拭，

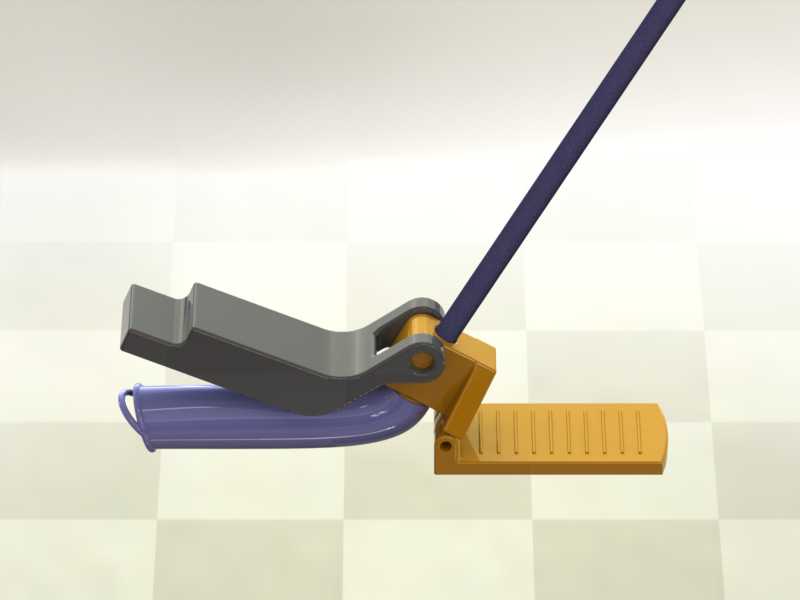

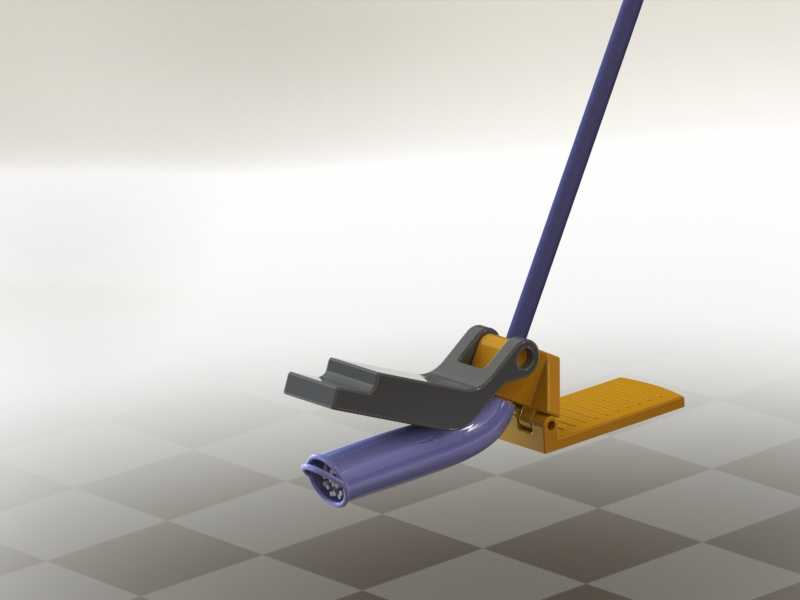

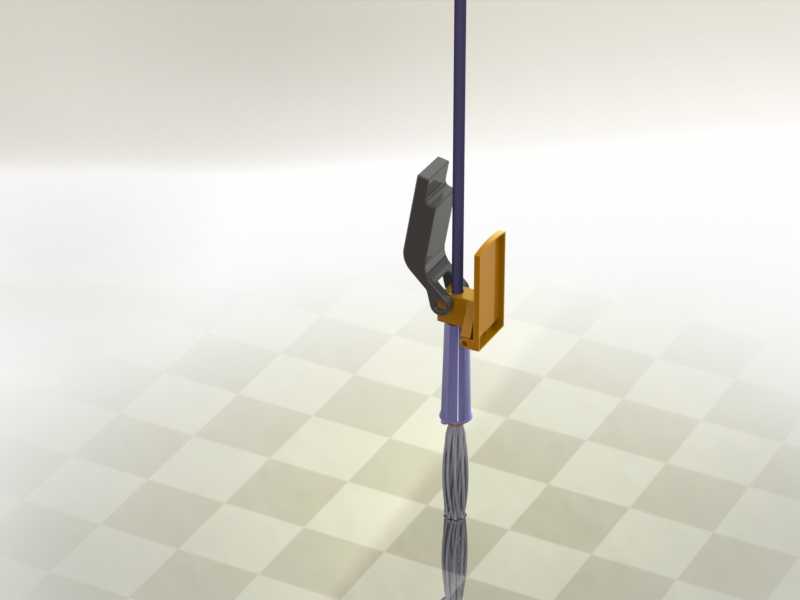

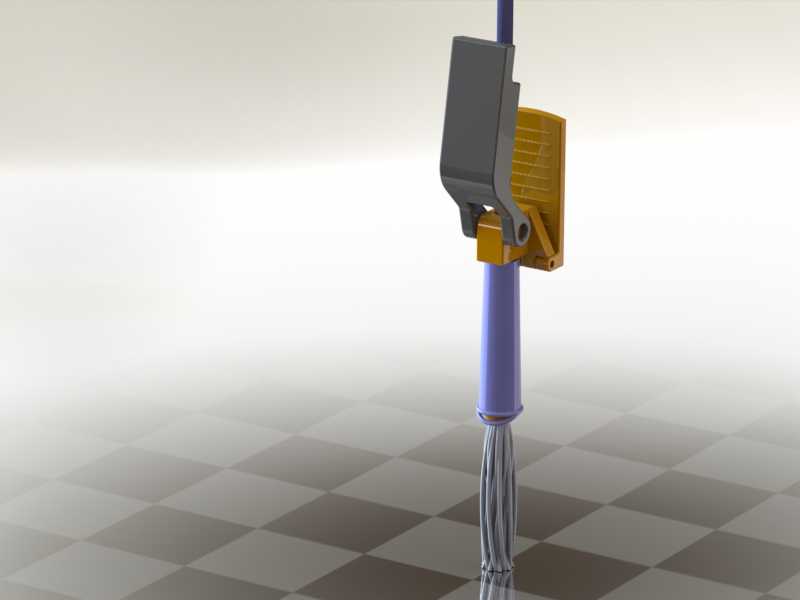

　　降低长时间清洁的腰部负荷。拖把头的挤水执行组件分为几个联动部分：硅胶套组件内置可牵拉的锁止绳体，绳体一端连接拖布固定端，另一端与滑块结构联动，当作业人员脚踩头部的锁定踏板与拧动踏板时，踏板的下压力会驱动滑块沿预设导轨滑动，牵拉绳体带动拖布收拢，同时配合拧动踏板的旋转施力，将拖布内吸附的污水直接挤出，挤水过程全程无需手部接触拖布，避免脏污沾手。考虑到不同使用习惯的适配，设计时在滑块、锁定踏板、拧动踏板位置都预留了手柄加装位，有需求的使用者可以额外加装小手柄，通过手部操作将零件拉回初始位置，适配拧动后快速复位的使用需求。拖把头靠近拖杆连接的位置设置了一块稍大的刮板结构，当拖把从拧干状态复位到擦拭状态时，刮板会贴合硅胶套表面划过，

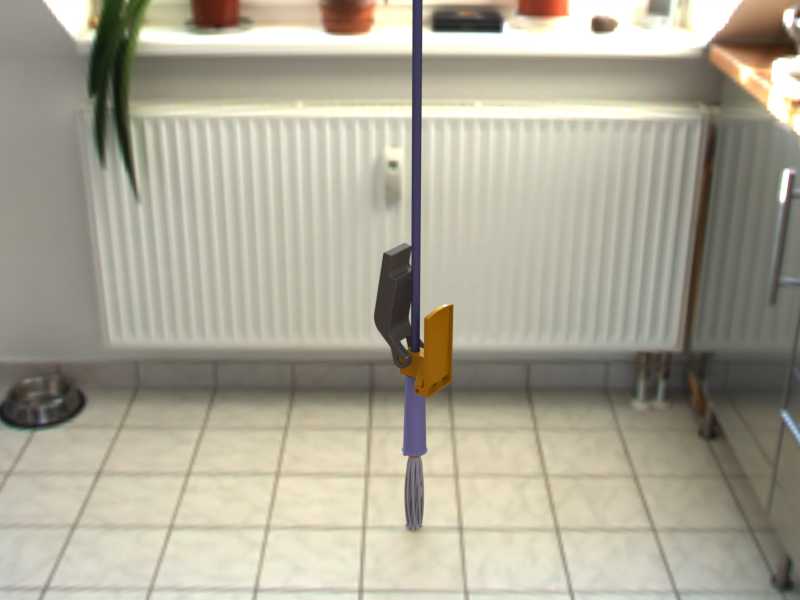

　　刮除硅胶套上残留的多余水分，避免复位过程中残留水滴落到已清洁的地面造成二次水渍。脚踏拧干器的外露黑色部件采用自表皮成型工艺制作，兼顾结构韧性与表面耐磨度，内部承载受力的钢件部分在当前模型中未做细化建模，实际量产时可根据目标承重需求、使用寿命要求调整钢件的厚度与材质牌号，针对性提升整体结构的刚度与抗疲劳强度，应对高频次踩踏拧水的受力冲击。安装边界层面，整套拖把头部组件的横向宽度适配常规家居门缝、家具底部间隙，长直杆可在闲置时垂直靠放，不占用过多储物空间，拖头与拖杆采用快拆式连接结构，更换拖布时无需额外工具即可完成拆装。结构运动行程设计上，踏板的下踩行程控制在成年人脚面可轻松施力的范围，不会出现踩不到位或者行程过长导致施力困难的问题，

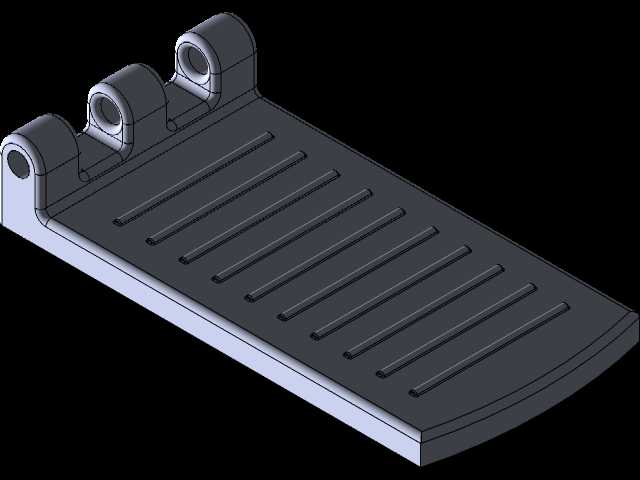

　　滑块的滑动行程刚好匹配拖布完全收拢拧干所需的牵拉距离，既不会因行程不足导致挤水不彻底，也不会因行程过大造成绳体过度牵拉出现过早疲劳断裂。拖头底部的拖布固定结构采用夹片式设计，可适配市面上多数常规尺寸的平板拖布替换装，降低用户后续的替换耗材成本。值得注意的是，当前结构的渲染文件做了轻量化处理，脚踏板、扭曲联动部分的细节倒角、局部加强筋结构可根据实际开模需求做进一步细化，针对不同使用场景的受力需求，还可以在踏板表面增加防滑纹路，提升湿脚踩踏时的摩擦力，避免打滑。整套结构没有复杂的传动零件，生产装配难度低，售后维护时仅需更换磨损的绳体或者踏板部件即可，无需整体报废，全生命周期的使用成本远低于带配套挤水桶的传统拖把产品。
