附墙式露台钢筋遮雨棚结构设计

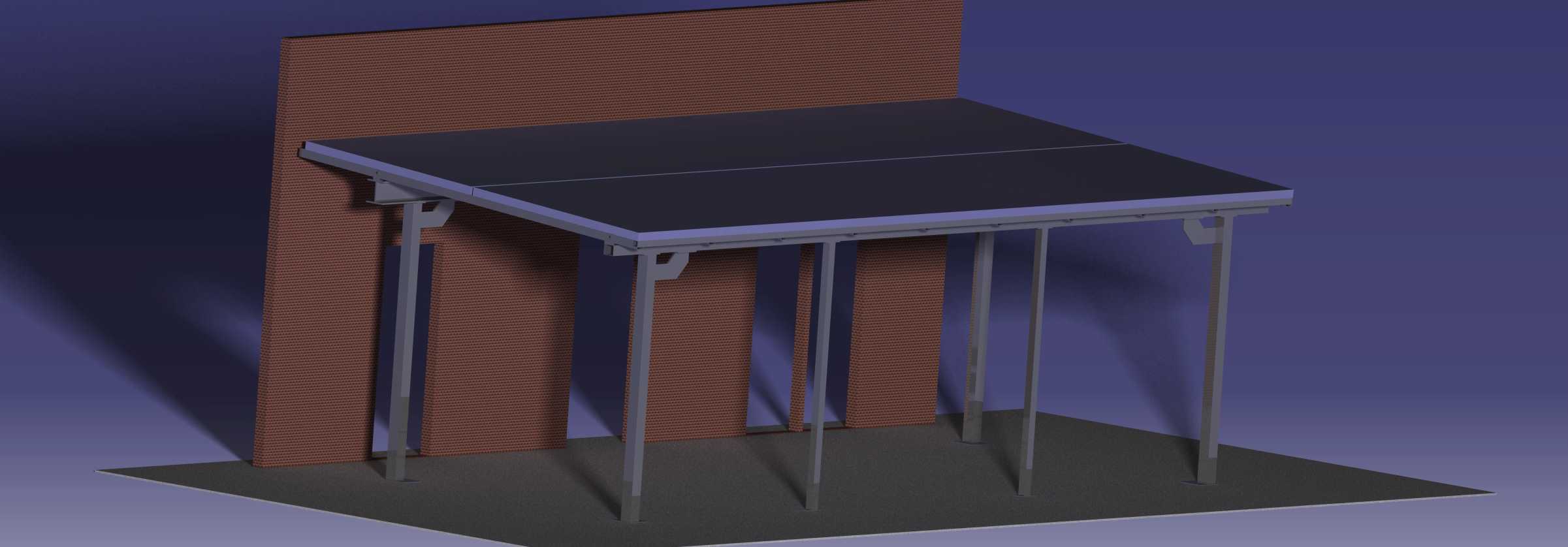

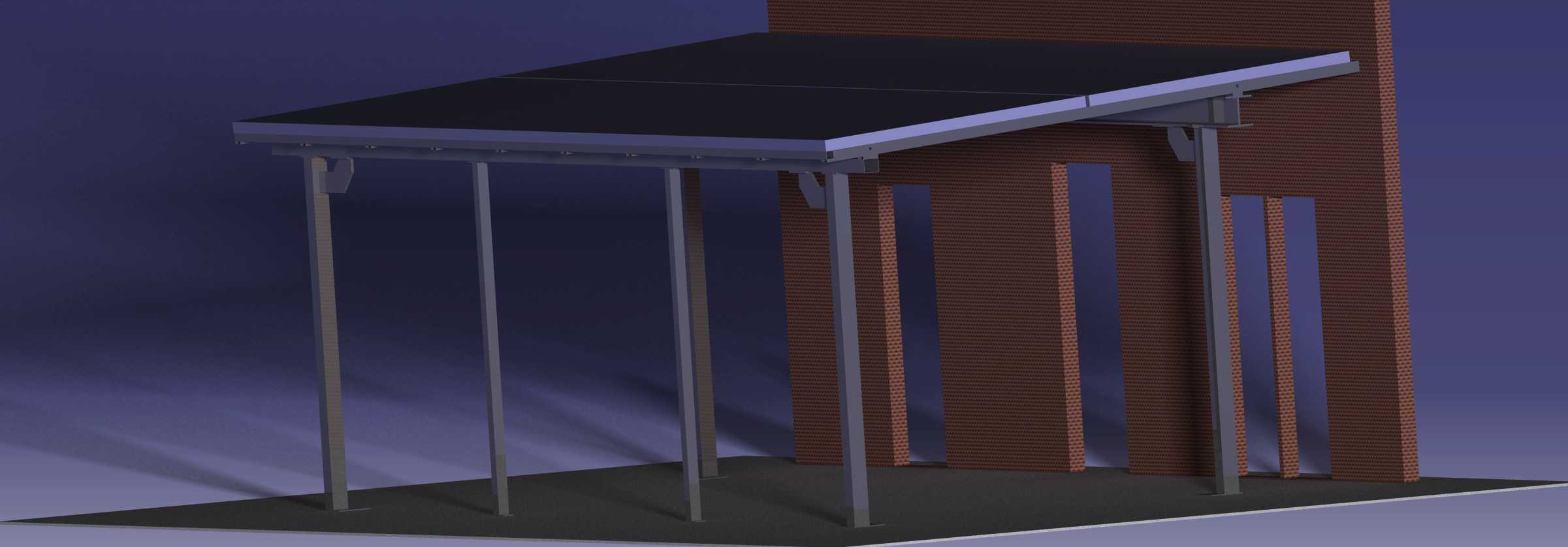

　　这类附墙式钢筋雨棚主要应用在民用住宅露台、低层建筑出入口侧边、小型户外设备区靠墙位置，核心作用是在不占用地面独立支撑基础空间的前提下，为对应区域提供遮雨、防高空坠物的防护功能，相比独立落地式雨棚，它的一侧依托建筑墙体承载，能减少地面立柱的布设数量，适配露台这类本身地面空间有限、需要预留通行或摆放物件区域的场景。从结构设计逻辑来看，整个雨棚采用悬挑加辅助立柱的混合承载形式，靠近墙体的一侧通过预埋连接件与建筑外墙的结构层固定，承担雨棚整体的主要倾覆力矩，外侧布设的多根竖向钢筋立柱，下端与露台地面的预埋钢板焊接固定，上端与棚面底部的支撑框架连接，用来分担棚面的竖向荷载，避免悬挑长度过大导致棚面下挠。棚面采用整幅平板式设计，

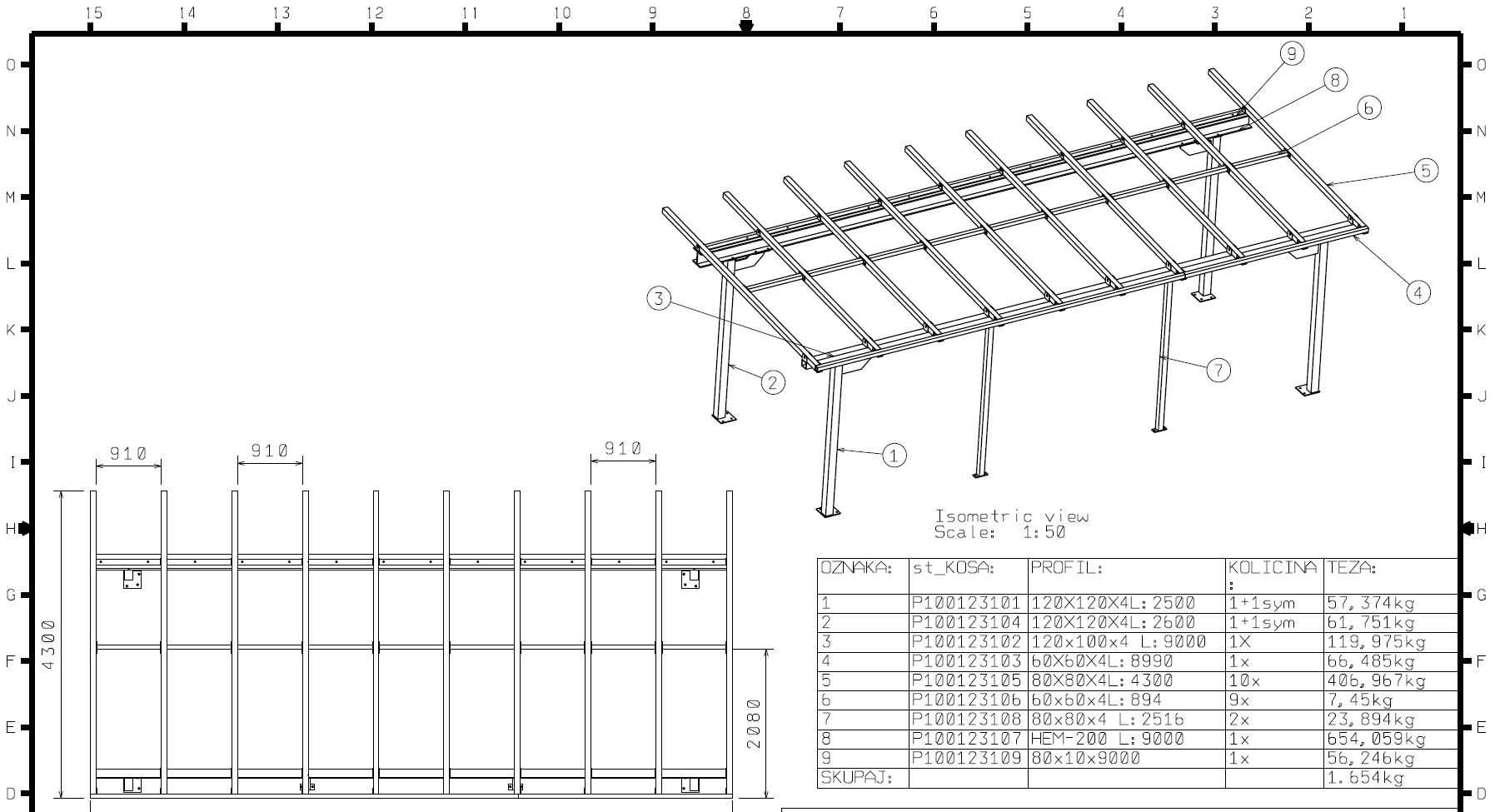

　　表面做了找坡处理，坡度控制在3%左右，能让落在棚面的雨水顺着坡度向远离墙体的一侧排出，不会出现积水渗漏的问题，棚面边缘做了包边处理，既可以提升棚面的结构刚度，也能避免板材边缘长期受雨水侵蚀出现锈蚀分层。支撑框架的节点设计上，立柱与棚面框架的连接位置加设了三角形加劲肋，每个连接节点的加劲肋厚度与立柱壁厚匹配，焊接位置做了满焊处理，能分散节点处的集中应力，避免大风天气下节点出现开裂变形。从安装边界来看，这类雨棚的悬挑长度通常控制在1.8米到2.5米之间，棚面整体宽度可以根据实际安装的墙面宽度灵活调整，单段适配的墙面宽度在2米到4米区间，如果需要覆盖更宽的区域，可以采用多段拼接的方式，拼接位置设置额外的中间立柱，保证整体结构的稳定性。

　　墙体连接端的预埋深度需要根据墙体材质调整，如果是混凝土剪力墙，预埋螺栓的锚入深度不小于15倍螺栓直径，如果是砖砌墙体，需要在墙体对应位置增设混凝土构造柱，不能直接在砖砌体上固定连接件，避免长期受力后墙体出现开裂、连接件脱落的问题。地面立柱的固定端，需要在露台施工时提前预埋厚度不小于8mm的钢板，钢板下方焊接锚爪埋入混凝土面层下方，锚爪长度不小于100mm，保证立柱与地面的连接强度。实际使用中，这类钢筋雨棚除了遮雨功能，还能承受一定厚度的积雪荷载，以及小型高空坠物的冲击，棚面材质可以根据使用需求选择彩钢板、阳光板或者夹胶玻璃，不同材质对应的框架荷载预留量在设计时已经做了冗余考虑，更换棚面材质时不需要额外调整主体支撑结构。在建模过程中，

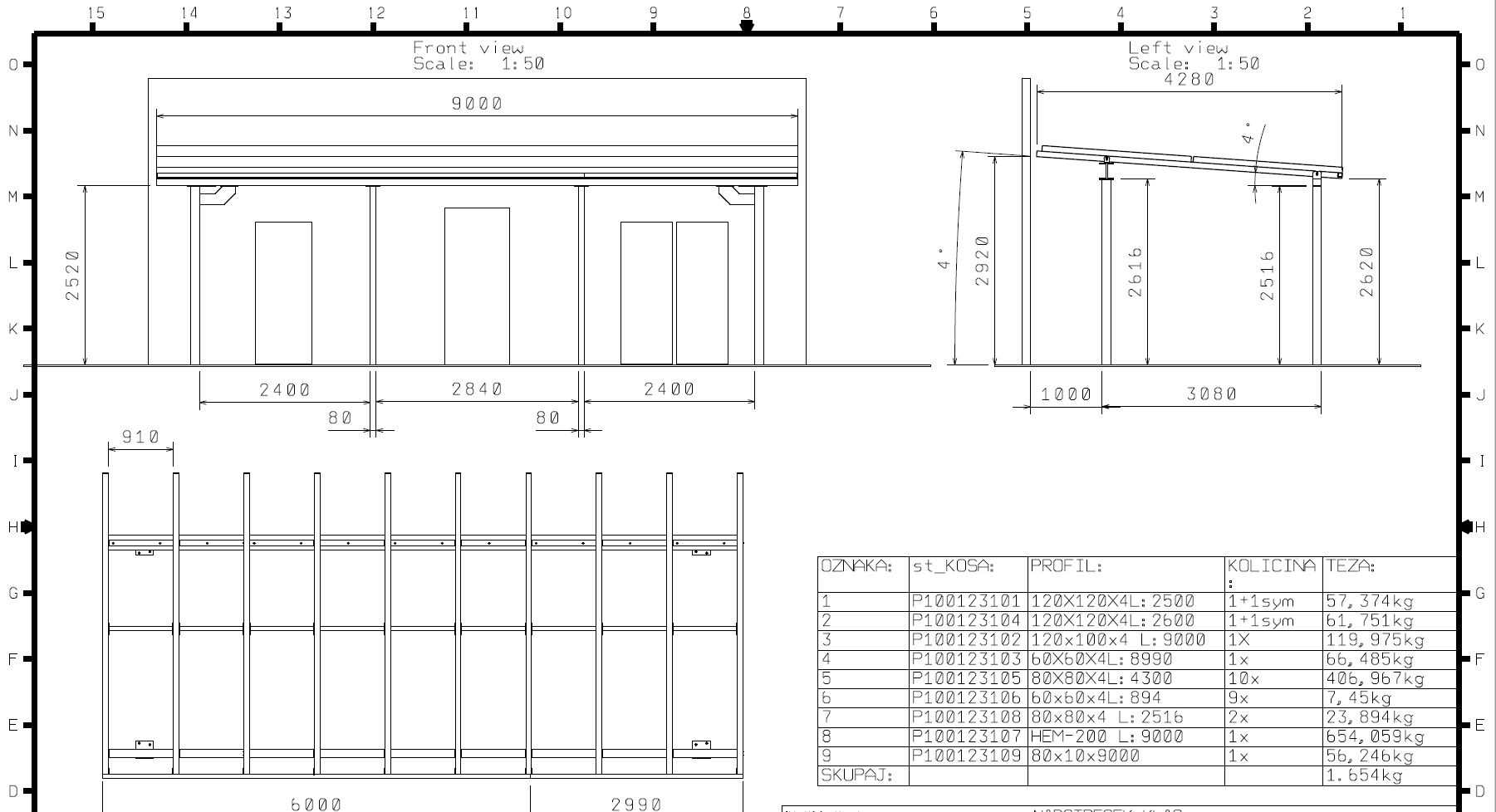

　　所有杆件的连接位置都做了干涉检查，保证现场安装时不会出现杆件错位、螺栓孔对不齐的问题，立柱的排布位置避开了露台的通行路线以及地漏、管线等地面设施，不会影响露台原有功能的使用。棚面下方的净空高度控制在2.4米以上，满足人员正常通行以及摆放常规户外家具的高度需求，不会出现碰头的问题。靠墙一侧的连接位置，在安装时需要在连接件与墙面之间加装防水垫片，固定完成后在连接点周边打耐候密封胶，避免雨水顺着连接螺栓的缝隙渗入墙体内部，造成墙面渗水脱落。整个结构的杆件全部采用标准型材，不需要定制特殊截面的构件，现场加工时只需要按照模型导出的下料尺寸切割、打孔，就可以完成组装，降低了现场加工的难度和施工周期。
