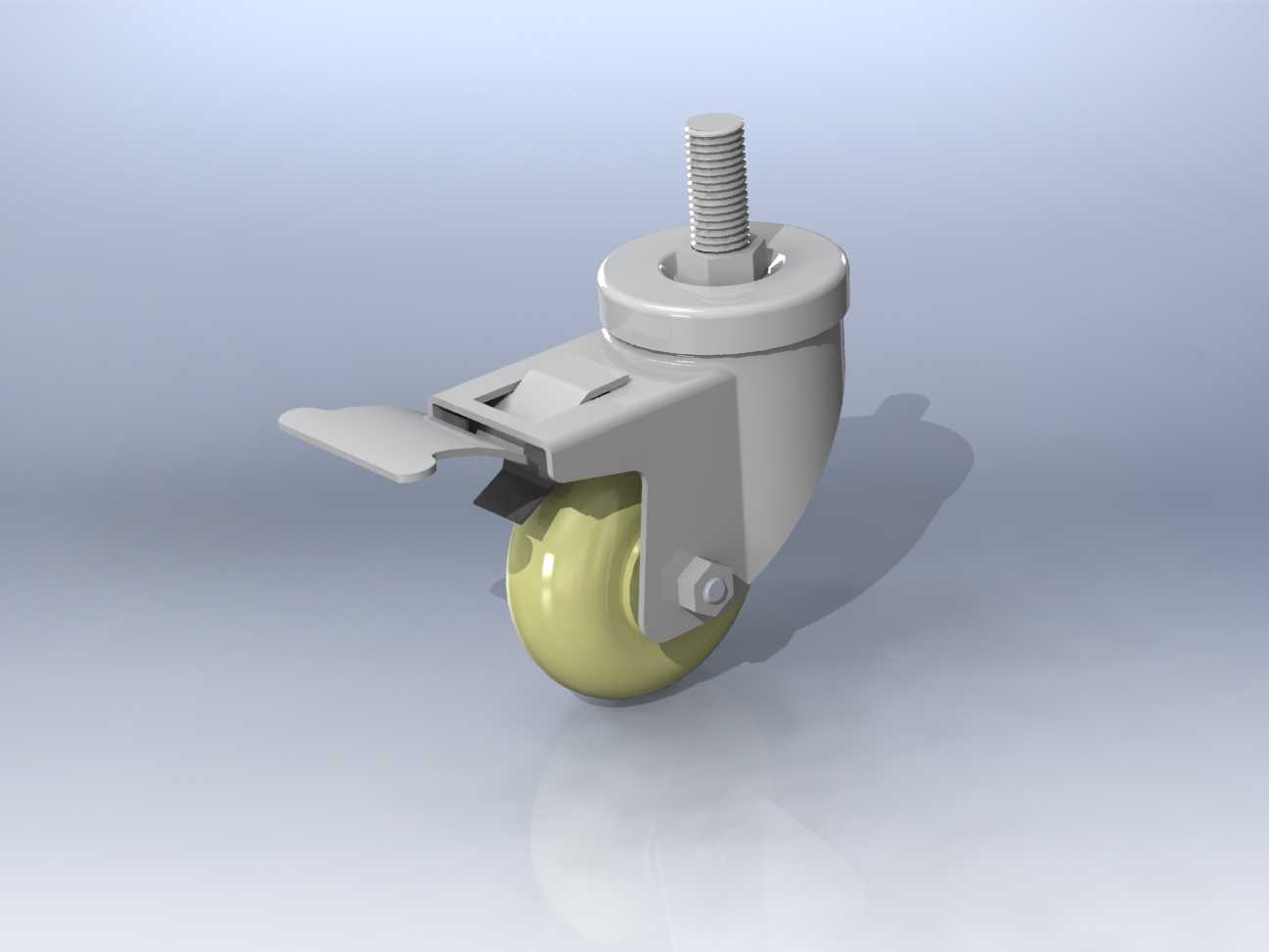

带刹车功能3英寸丝杆安装万向脚轮

　　日常做非标设备结构设计时，脚轮选型往往是容易被忽略但直接影响终端使用体验的环节，这款带锁定结构的3英寸丝杆式万向脚轮，适配的场景覆盖了轻型移动工作台、小型通讯机柜、可移动工具推车、实验室轻型置物架这类需要频繁移位又要在就位后保持稳定的设备。先从实际使用的功能逻辑说起，这类脚轮的核心作用分为两个状态：移位状态下，轮体可绕安装丝杆的垂直轴线做360度水平回转，搭配轮体自身的滚动，能让搭载的设备在狭窄空间内灵活调整位置，哪怕是车间通道转角、实验室工位间隙这类局促区域，也不需要多人抬动设备就能完成移位操作；就位锁定状态下，扳下侧边的刹车拨片，结构会同时卡住轮体的滚动自由度和支架的回转自由度，避免设备受外力碰撞、地面坡度影响出现意外滑移，比如放在车间地面的小型工具柜，锁定后就算操作人员倚靠柜体，也不会出现移位跑偏的问题。

　　再拆解设计层面的考量，首先是安装端的结构，采用丝杆式安装而非平板式，适配的是设备底部预留螺纹安装孔的场景，不需要额外焊接安装平板，直接将丝杆旋入设备底部的预设螺纹孔，搭配防松螺母就能完成固定，安装效率比平板脚轮更高，也避免了平板安装需要打多个螺栓孔的定位误差问题。轮体选用的是偏软的聚氨酯材质，这种材质的优势在于滚动阻力小，推动设备时不需要太大的推力，同时不会在环氧地坪、瓷砖地面留下轮印，对地面的损伤远小于硬质尼龙轮，运行时的噪音也更低，适合对环境噪音有要求的实验室、办公区域配套设备使用。支架部分采用的是冲压成型的金属支架，表面做了防锈镀层处理，在车间多油污、偶尔有切削液溅落的环境下，也不容易出现锈蚀卡滞的问题，支架的回转部位内置了润滑轴承，长期使用也不会出现转向卡顿的情况。

　　尺寸与安装边界是选型时最需要关注的参数，这款脚轮的轮径为3英寸，也就是75毫米左右，整体安装高度从丝杆顶端到轮体最底端的尺寸控制在100毫米上下，丝杆采用的是常规的公制粗牙螺纹，适配市面上多数轻型设备的预设安装螺纹规格，单轮的额定承载在50公斤左右，四个脚轮搭配使用的话，整台设备的总重量控制在150公斤以内是完全可靠的，选型时需要注意预留一定的承载余量，避免长期满载导致支架变形或者轮体磨损加快。刹车拨片的设计位置在脚轮支架的侧前方，操作人员不需要蹲下身摸索，用脚尖就能轻松扳动拨片完成锁定或者解锁操作，拨片的表面做了防滑纹理，就算鞋底沾有油污也不会出现打滑的情况。

　　实际建模过程中，这类脚轮的结构细节需要重点关注几个配合部位：一是丝杆和支架回转座的连接部位，要保证回转间隙控制在合理范围，间隙过大会导致设备移动时出现晃动，间隙过小则会导致转向卡滞；二是刹车结构的配合，锁定状态下刹车块要完全贴合轮面，同时卡住支架的回转齿圈，不能出现锁止不牢的情况，解锁状态下刹车块要完全脱离轮体和齿圈，不能有摩擦阻力影响轮体滚动和转向；三是轮体和支架的连接轴，要保证同轴度，避免轮体滚动时出现偏摆。很多新手设计师在选型脚轮时，往往只看承载参数忽略安装高度和安装方式，导致设备装好后出现高度超差、安装孔位不匹配的问题，这款丝杆式脚轮因为不需要在设备底部打平板安装孔，对于后期改装现有设备的移动功能也非常友好，只需要在设备底部焊接对应规格的螺母就能完成加装，不需要对设备原有结构做大规模改动。另外轮体的圆弧面设计，在过地面小缝隙、小台阶的时候，比直面轮体的通过性更好，哪怕是车间地面的伸缩缝、地砖接缝，也能平稳通过，不会出现卡轮导致设备倾翻的风险。
