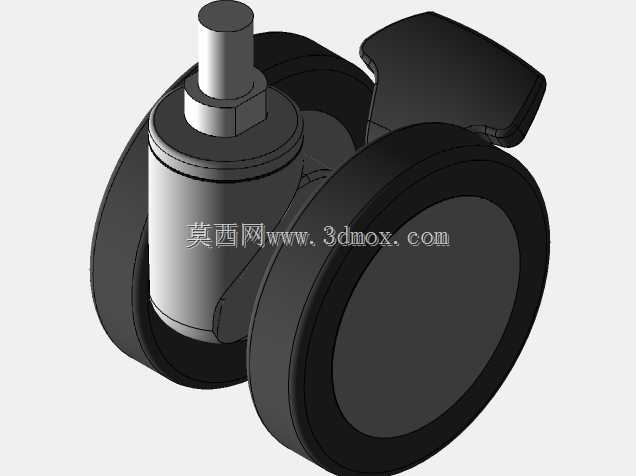

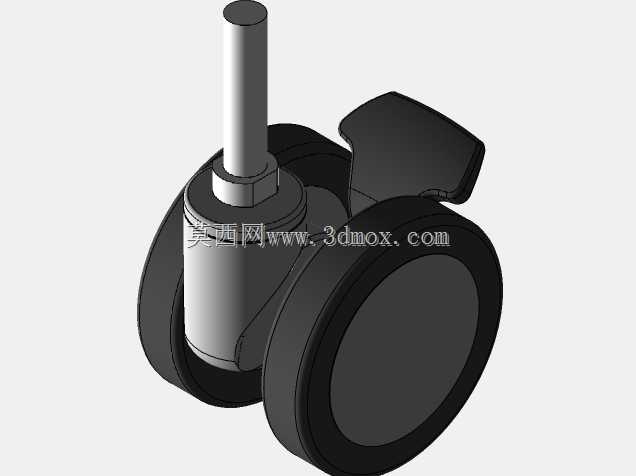

带刹车插杆式双轮医疗设备万向脚轮

　　在医疗设备、商用服务推车、轻型工业移动机架的结构设计中，脚轮作为直接接触地面的支撑移动部件，其结构合理性直接决定了整机移动的顺滑度、驻停稳定性以及使用过程中的静音表现，很多设备在后期测试阶段出现的推行卡顿、驻停溜坡、轮面磨损过快等问题，往往都源于前期脚轮选型或结构匹配阶段的疏漏。这款插杆式双轮结构的万向脚轮，针对室内平整地面的高频移动场景做了定向结构优化，区别于传统单轮脚轮的受力模式，双轮对称布局的设计可以将单轮承受的垂直载荷拆分到两个轮面之上，在同等轮径参数下，单轮轮面的接地比压可以降低40%左右，不仅能减少轮面材质的长期蠕变，还能在经过瓷砖接缝、PVC地板拼接缝、薄地毯边缘等小幅障碍时，通过双轮的先后过渡降低推行过程的颠簸感，避免设备上部搭载的精密部件受到瞬时冲击。

　　从功能结构来看，这款脚轮集成了万向回转与刹车锁止两大核心功能，上部的插杆式安装结构是目前轻型移动设备应用最广的安装形式，插杆与设备底部的安装套筒采用间隙配合，装配时只需将插杆垂直压入对应规格的套筒即可完成固定，不需要额外布置螺栓孔位，能大幅简化设备底部支架的加工工序，也能降低后期维护时的脚轮更换难度。插杆下部的回转结构采用内置推力轴承的设计，区别于普通铆接式回转结构的干摩擦阻尼，带轴承的回转结构可以在满载状态下保持极低的转向阻力，推行过程中需要调整行进方向时，不需要额外施加过大的侧向力就能完成转向，即使是承载监护仪、输液泵这类重量较大的医疗设备，医护人员单手握持推把也能轻松完成方向调整。

　　侧置的刹车踏板是这款脚轮的关键功能部件，踏板采用大弧度外翻的造型设计，使用者不需要弯腰用手操作，只用脚尖轻踩踏板就能完成锁止动作，锁止状态下结构会同时约束轮体的转动和回转支座的转向，避免驻停时出现轮子自转或者支座随意偏转的问题，在有轻微坡度的地面、或者人员走动频繁的公共区域，锁止后的脚轮不会出现溜滑移位的情况，能充分保障设备驻停的安全性。解锁时只需用脚尖向上挑动踏板边缘即可解除锁止，整个操作过程不需要手部接触脚轮结构，符合医疗场景下的卫生操作要求。

　　轮体部分采用软质包胶结构，轮芯为硬质工程塑料提供足够的结构支撑，外层包胶采用静音耐磨的弹性材质，在室内环氧地坪、PVC地板、抛光瓷砖等常见地面上滚动时，不会产生硬质轮体滚动时的高频噪音，即使在需要保持安静的病房、诊室、实验室环境中推行设备，也不会产生干扰人员的异响。双轮的布局还能提升脚轮的抗侧倾能力，当设备推行过程中遇到侧向推力时，两个轮面形成的支撑宽度更大，相比同规格单轮脚轮，侧倾临界角度可以提升30%左右，能减少设备因地面不平或者误碰导致的侧翻风险。

　　从安装边界来看，这款脚轮覆盖65mm、75mm、100mm三种常用轮径规格，不同轮径对应的安装插杆长度、回转半径都做了标准化匹配，设计选型时可以根据设备的底部离地高度、单轮额定载荷需求灵活选择。轮径越小的型号整体安装高度越低，适合对设备重心高度有严格要求的低矮型设备，能降低整机重心提升稳定性；轮径越大的型号越障能力越强，适合需要经常经过门槛、地面线槽等小幅凸起障碍的场景。插杆的直径采用行业通用的标准尺寸，可以直接匹配市面上多数常规设备的安装套筒，不需要针对安装接口做定制化修改，能大幅缩短结构设计的周期，也方便后期运维时的配件替换。

　　在实际建模落地的过程中，这款脚轮的各个运动部件都做了合理的间隙预留，回转支座与轮架之间的转动间隙、轮体与轮轴之间的转动间隙、刹车机构的动作行程都经过实际工况校验，不会出现运动干涉或者间隙过大导致的晃动问题。轮架部分采用高强度工程塑料一体成型，相比金属冲压轮架，具备更好的抗腐蚀性能，在医疗场景下经常使用消毒剂擦拭表面也不会出现锈蚀掉漆的问题，同时整体重量更轻，能降低设备的整体自重。
