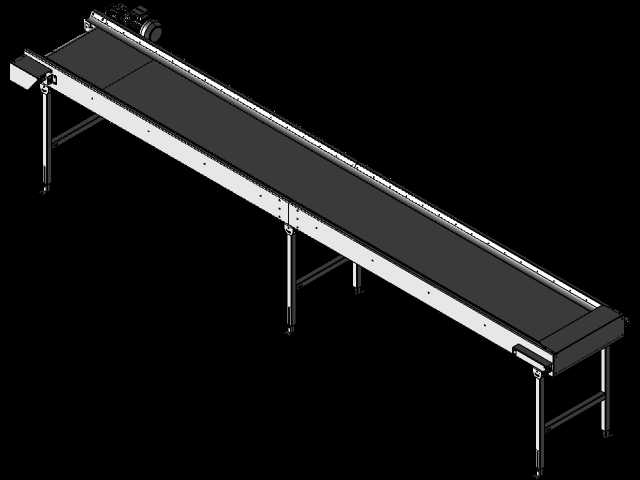

工业长距皮带输送设备三维结构

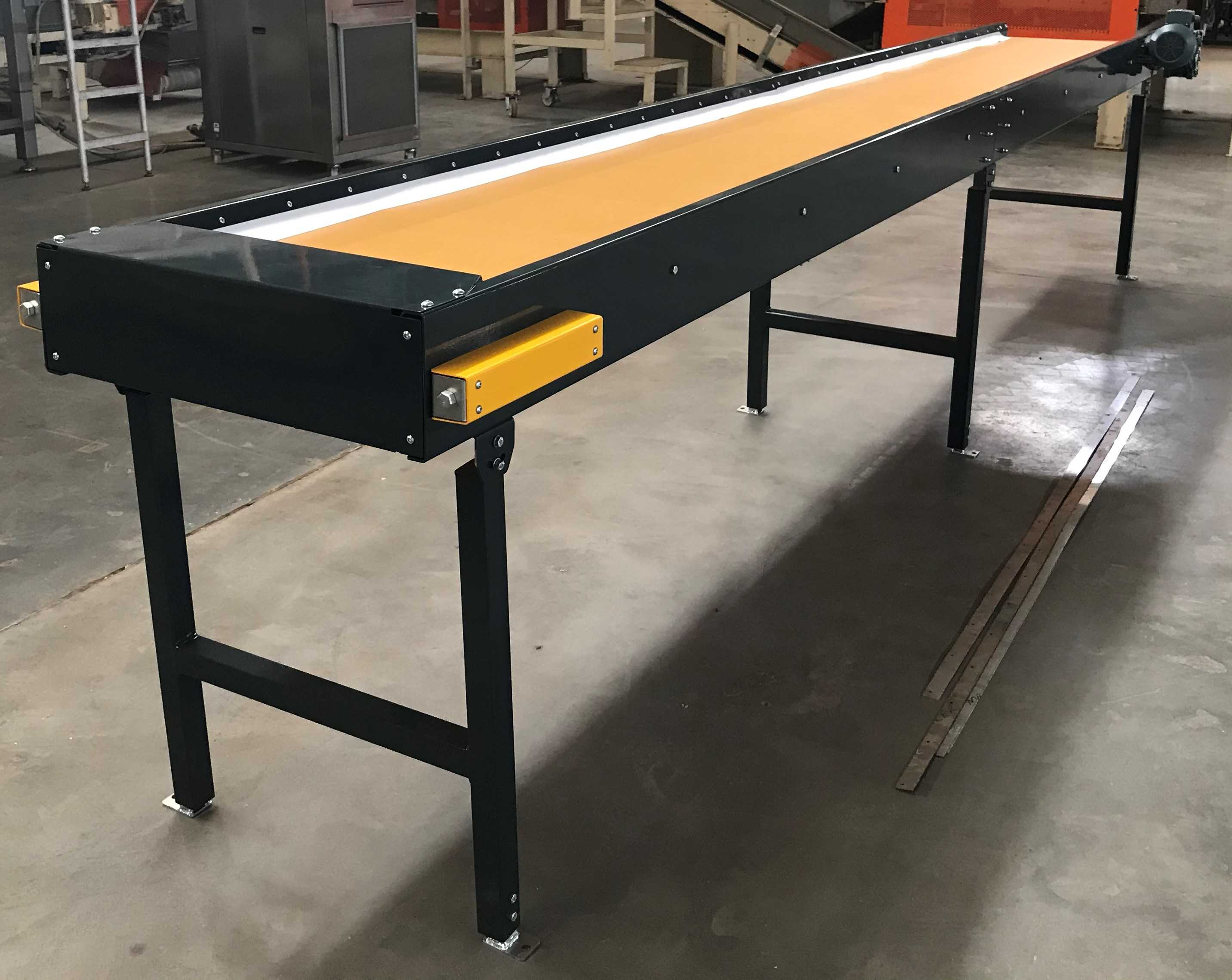

　　在轻工包装、电子零部件组装、食品分装、电商仓储分拣这类产线场景里，长距离平直输送单元是衔接上下工序的核心载体，这款皮带输送结构的设计，完全围绕常规车间的平面物料转运需求展开，没有冗余的复杂功能，所有结构都服务于稳定输送、便捷安装、低维护成本这几个核心诉求。从实际落地的安装边界来看，这款输送设备的支腿采用方管焊接结构，底部配置可调脚杯，能够适应车间地面±15mm的高度差，不需要额外做地面预埋处理，单段线体的长度适配6米左右的跨距，不需要额外增加中间支撑，线体整体宽度控制在800mm区间，其中有效输送皮带宽度为600mm，能够满足常规纸箱、周转箱、袋装物料的通行需求，线体侧边的机架采用折弯钢板焊接成型，整体刚性足够，在满负载运行状态下，

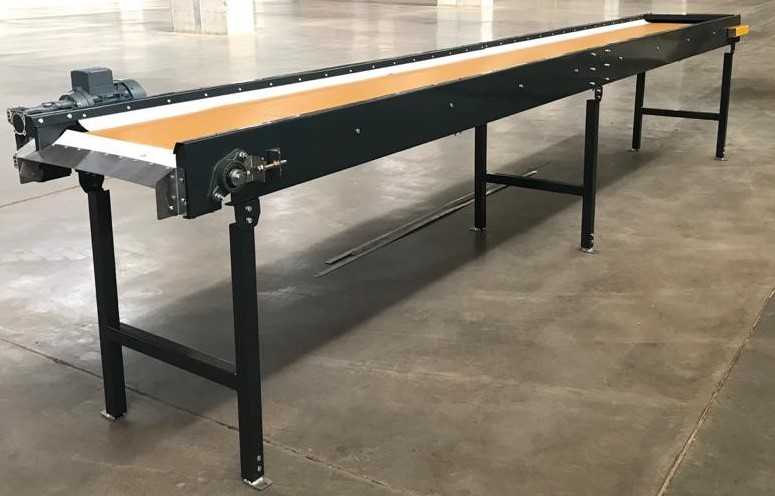

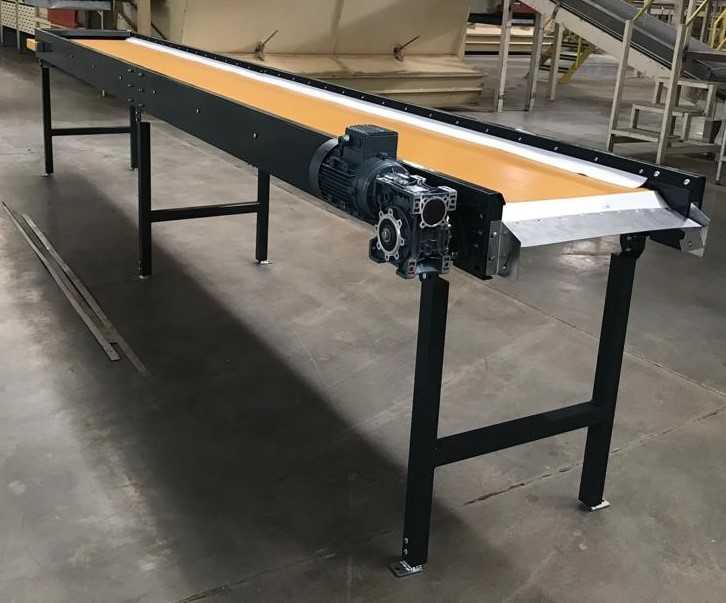

　　机架的中部挠度控制在0.5mm/m以内，不会出现皮带跑偏剐蹭机架的问题。驱动端采用侧装式减速电机直连驱动辊的结构，没有额外的链传动或者带传动减速环节，一方面减少了传动环节的功率损耗，另一方面也降低了后续的维护点，驱动辊采用腰鼓形设计，能够自动修正皮带运行过程中的小幅跑偏，不需要频繁调整张紧机构，尾部的从动辊配置了螺纹张紧结构，张紧行程达到100mm，能够覆盖皮带长期运行后的拉伸量，延长皮带的整体使用寿命。皮带表面采用哑光浅色平面带，既能够满足常规纸箱、硬质工件的输送摩擦力需求，也不会在浅色物料表面留下压痕或者污渍，皮带下方全程铺设薄钢板作为承托，避免软质物料或者重量偏大的工件压塌皮带，导致输送过程中出现卡顿、物料歪斜的问题。

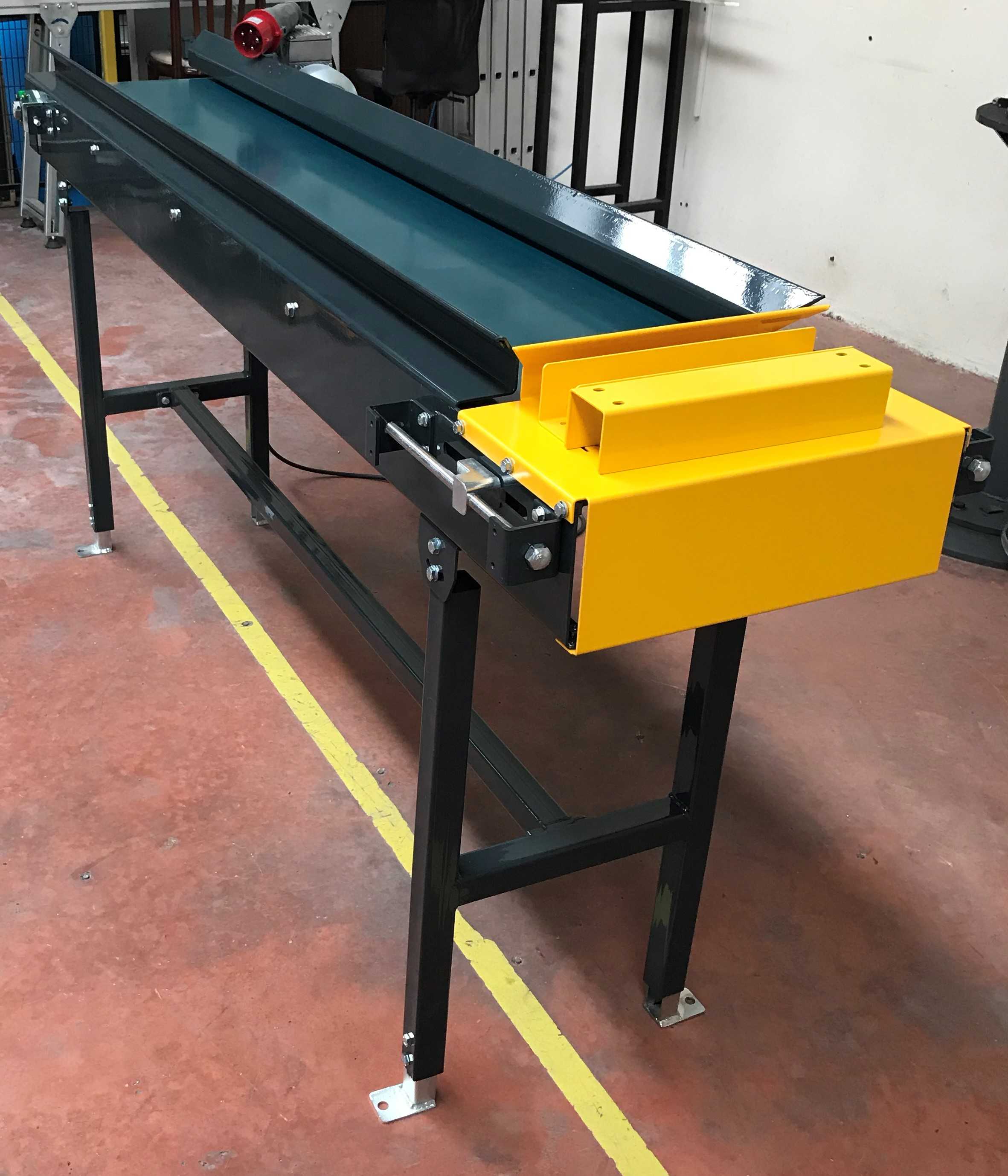

　　线体的出料端配置了不锈钢导向接料板，能够和下游的包装设备、分拣工位顺畅衔接，不会出现物料卡滞在两段线体缝隙里的问题，接料板的高度可以根据下游设备的进料高度做±30mm的微调，适配不同规格的配套设备。从设计思路上看，这款输送结构完全走标准化、模块化的路线，所有的支腿、横梁、辊筒安装座都采用统一的安装孔位，既可以单段独立使用，也可以多段拼接组成更长的输送线，拼接处只需要用螺栓固定连接支架，不需要重新做同轴度校准，现场安装的效率比定制化焊接结构提升60%以上。日常维护层面，侧装的减速电机位置预留了足够的操作空间，更换电机或者添加润滑脂的时候不需要拆解线体主体结构，皮带的更换也只需要松开尾部张紧机构，就可以从侧面抽出皮带，

　　不需要拆除两端的辊筒组件，大幅降低了后期运维的时间成本。在实际选型适配的时候，这款输送结构的运行速度可以通过更换不同速比的减速电机实现0.1m/s到0.5m/s的区间调整，既可以满足慢节奏的人工分拣工位需求，也可以适配快节奏的自动化产线节拍，线体整体的高度可以根据现场操作需求，在750mm到900mm的区间内定制，适配站立操作或者坐式操作的不同工位高度要求。机架表面采用喷塑处理，能够适应车间内的常规温湿度环境，不会出现短时间锈蚀掉漆的问题，所有的外露螺栓都采用镀锌防锈处理，长期运行也不会出现锈迹污染物料或者车间地面的情况。
