长棒料输送堆垛用皮带式堆垛设备

　　在金属型材加工、管材精整、棒料热处理前后的产线衔接环节，长尺寸圆棒、六角棒等杆状工件的有序堆垛一直是产线自动化改造里容易被忽略的痛点——人工码垛不仅劳动强度大，长料搬运时容易出现磕碰划伤，还会因为堆料不齐导致后续上料工序卡滞，这类皮带堆垛设备正是针对6米左右长度的杆状工件设计的专用输送码垛装置，直接衔接上游的出料辊道、校直机或者切割工位，把连续送出的长工件逐根平稳转移到储料台位，完成整齐堆料的工序衔接。

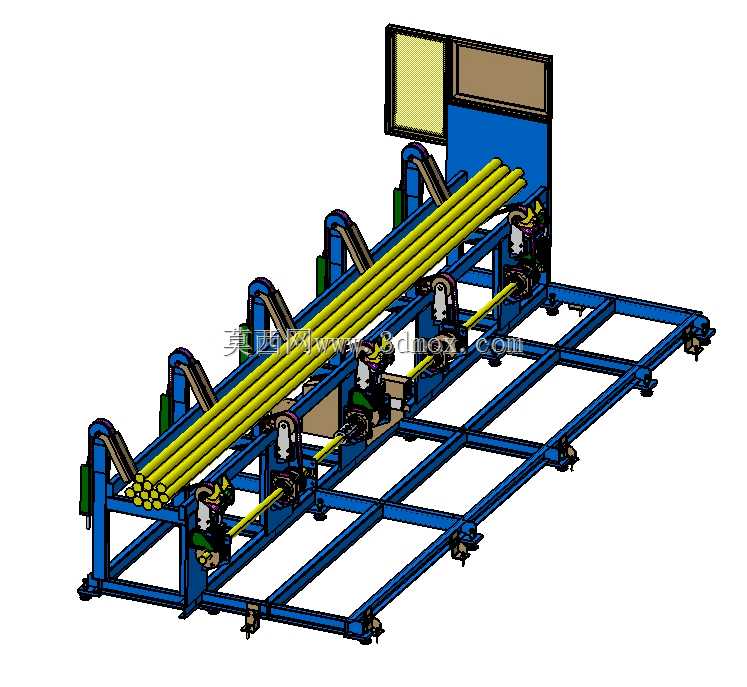

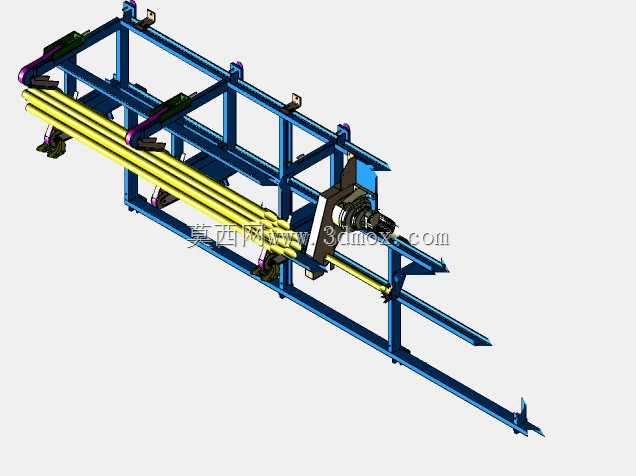

　　从结构布局来看，整套设备采用分段式模块化机架设计，底部是方管焊接的整体框架，框架底部配置可调式支撑脚杯，安装时可以根据车间地面的平整度调整各支点高度，保证整线的水平度偏差控制在合理范围内，避免长料输送过程中因为机架倾斜出现跑偏、滑落的问题。机架的横向跨度完全匹配6米长棒料的支撑需求，沿工件输送方向均匀布置多组独立的皮带承托单元，每组单元都配有独立的从动辊、驱动辊以及侧边导向挡轮，多组单元通过同步传动轴连接，保证所有皮带的线速度完全一致，不会因为各段速度差导致长料在输送过程中出现扭转、错位。

　　设备的进料端衔接上游出料位，设计了带倾斜导面的接料结构，当上游工位逐根送出长棒料时，导面会先承接工件，让工件平稳滑落到皮带承托面上，避免工件直接砸到皮带造成带面损伤或者工件弹跳。皮带承托面的高度经过匹配设计，和上游出料辊道的上平面保持齐平，工件转移时不会出现高度差带来的冲击。沿输送方向的侧边配置了多组可调式导向立辊，立辊的间距可以根据加工棒料的直径范围调整，小直径棒料输送时缩小导向间距，避免工件在皮带上横向窜动，大直径棒料作业时适当放宽间距，防止工件和导向轮发生卡滞。

　　在堆垛工位的末端，设计了带缓冲挡料和逐根分料的机构，当皮带把工件输送到末端位置时，端部的缓冲挡块会先接触工件端头，抵消工件的输送惯性，避免工件冲出设备范围，之后分料机构会逐根把到位的工件拨送到侧边的储料台架上，台架的承托面带有轻微的倾斜角度，工件被拨送过去之后会靠自重沿着斜面整齐靠紧，自动完成堆垛对齐，不需要人工额外整理。台架的储料容量可以根据产线的节拍需求调整，单次堆料高度满足下游叉车或者行车批量转运的需求即可，不需要频繁停机补位。

　　设计这套设备的时候，首先要考虑的是长工件的多点支撑问题，6米长度的棒料如果支撑点间距过大，工件自身的挠度会导致中间部位下垂，轻则刮蹭机架，重则出现弯曲变形，所以支撑单元的间距是按照常用棒料的最小直径、最大长度下的挠度计算值来布置的，保证工件在整个输送过程中，任意位置的下垂量都不会超过允许范围，不会和固定结构发生干涉。其次是皮带的选型，因为输送的是金属棒料，带面需要具备一定的耐磨性和抗冲击性，同时表面不能太光滑，避免输送过程中工件和皮带之间出现打滑，但是也不能过于粗糙，防止刮伤棒料的表面质量，针对经过精加工的棒料，还可以在带面附加一层薄的聚氨酯垫层，进一步降低工件表面的划伤风险。

　　安装边界方面，整套设备的长度方向需要预留至少1.2米的检修空间，方便后期更换皮带、调整驱动机构的张紧度，宽度方向除了设备本体的机架宽度，还要加上侧边储料台架的宽度，以及叉车转运时的作业通道，设备的进线电源、驱动电机的接线口都布置在机架的同一侧，方便车间布线，驱动单元采用减速电机直连的方式，传动效率高，后期维护点少，不需要频繁更换传动易损件。设备的运行速度可以根据上游产线的出料节拍调整，节拍快的时候适当提高皮带线速度，保证工件不会在进料端堆积，节拍慢的时候降低速度，减少皮带的空转磨损，同时也能降低工件输送到末端的冲击。

　　在实际生产应用里，这类设备除了用于金属棒料的堆垛，也可以适配长尺寸的管材、型材甚至长条状的木质、塑料工件，只需要调整导向立辊的间距、更换适配的皮带类型，就可以满足不同物料的输送堆垛需求，相比传统的链条式堆垛设备，皮带式的结构运行噪音更低，工件接触更柔和，对于表面质量要求高的工件适配性更好，不会出现链条传动带来的油污蹭脏工件表面的问题。机架的焊接结构都做了去应力处理，长期满负荷运行也不会出现机架变形的问题，所有的转动部位都配置了密封式的轴承，避免车间里的金属碎屑、粉尘进入轴承内部，延长部件的使用寿命，日常维护只需要定期检查皮带的张紧度、给轴承补充润滑脂即可，维护难度很低，适合在各类长料加工的自动化产线里作为衔接工位使用，替代人工完成重复的堆垛作业，提升整线的自动化运行效率。
