侧流式高压旋涡气泵结构设计方案

　　在印刷机械的纸张吸附输送、包装产线的物料真空吸附、污水处理的曝气供氧、小型工业除尘的负压集尘等场景中，这类侧流道结构的高压风泵是非常常见的气源发生部件，和普通离心风机相比，它能在较小的体积下输出更高的风压，同时兼顾正压送风与负压抽吸两种工况，不需要额外加装阀组切换气路，适配很多需要紧凑安装空间的中小型设备。

　　从结构设计逻辑来看，这款泵采用电机与泵体直连的同轴布局，没有额外的传动皮带或者联轴器结构，整体轴向尺寸被压缩到最小，泵头部分的叶轮是多叶片径向排布的开式结构，叶轮和泵壳之间的间隙控制在0.15到0.25毫米之间，既避免运转过程中叶轮擦碰泵腔内壁，又能尽可能减少间隙处的气体回流损失，保证风压输出效率。泵壳的流道是环形的侧流道设计，气体从进气口进入流道后，会在叶轮叶片的带动下沿环形流道做螺旋运动，每经过一个叶片就获得一次动能叠加，最终在排气口处形成稳定的高压输出，这种结构相比容积式真空泵，不需要润滑油参与气腔密封，输出的气体不含油雾，非常适合对气源洁净度有要求的食品包装、印刷吸附、医疗设备配套等场景。

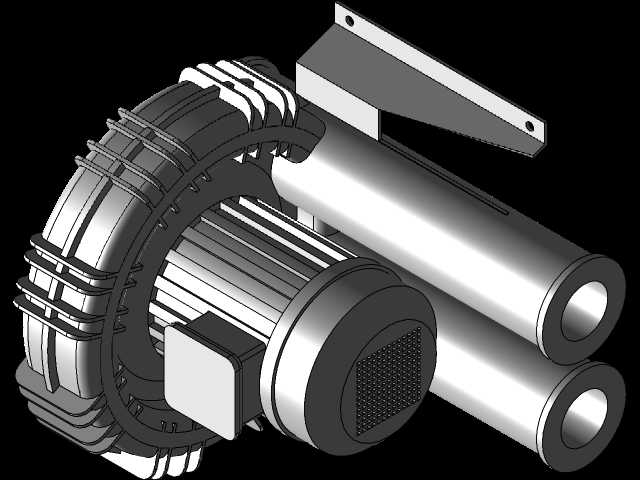

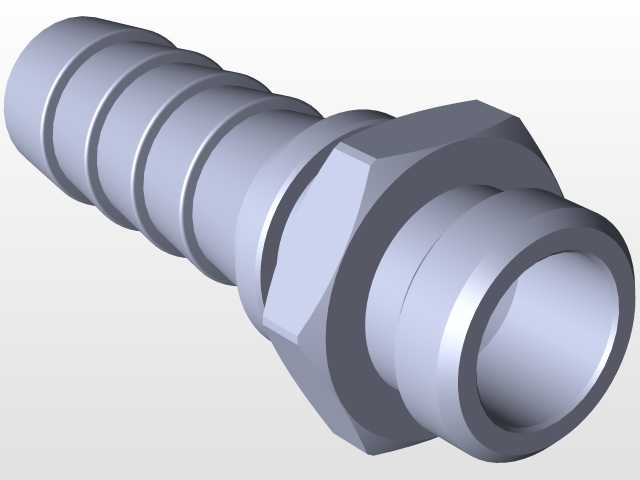

　　安装边界方面，这款泵的底部采用一体式冲压成型的L型安装支架，支架上预留了四个长圆形安装孔，可以适配不同孔距的安装基面，安装时不需要额外制作过渡连接板，直接通过螺栓固定在设备的安装平台上即可，安装孔的长圆设计也能抵消一部分加工装配误差，降低现场安装的对位难度。泵体的进出气口采用内螺纹接口设计，接口轴线和泵体轴线平行布置，外接气管时不需要做复杂的管路弯折，能减少管路的压力损失，同时接口位置做了加厚处理，反复拆装气管也不会出现接口开裂的问题。

　　在功能特性上，泵体的电机部分采用全封闭风冷结构，电机外壳带有均匀分布的轴向散热筋，泵头侧的叶轮转动时会带动部分气流沿散热筋表面流动，带走电机运转产生的热量，即使在连续24小时运转的工况下，电机绕组的温升也能控制在绝缘等级允许的范围内，不需要额外加装外部散热装置。泵的两端轴承采用密封式深沟球轴承，轴承腔内预填了高温润滑脂，正常使用周期内不需要额外加注润滑脂，维护成本很低。泵体和电机的连接法兰处做了密封槽设计，加装橡胶密封圈后能保证气腔的密封性，避免气体泄漏导致风压不足。

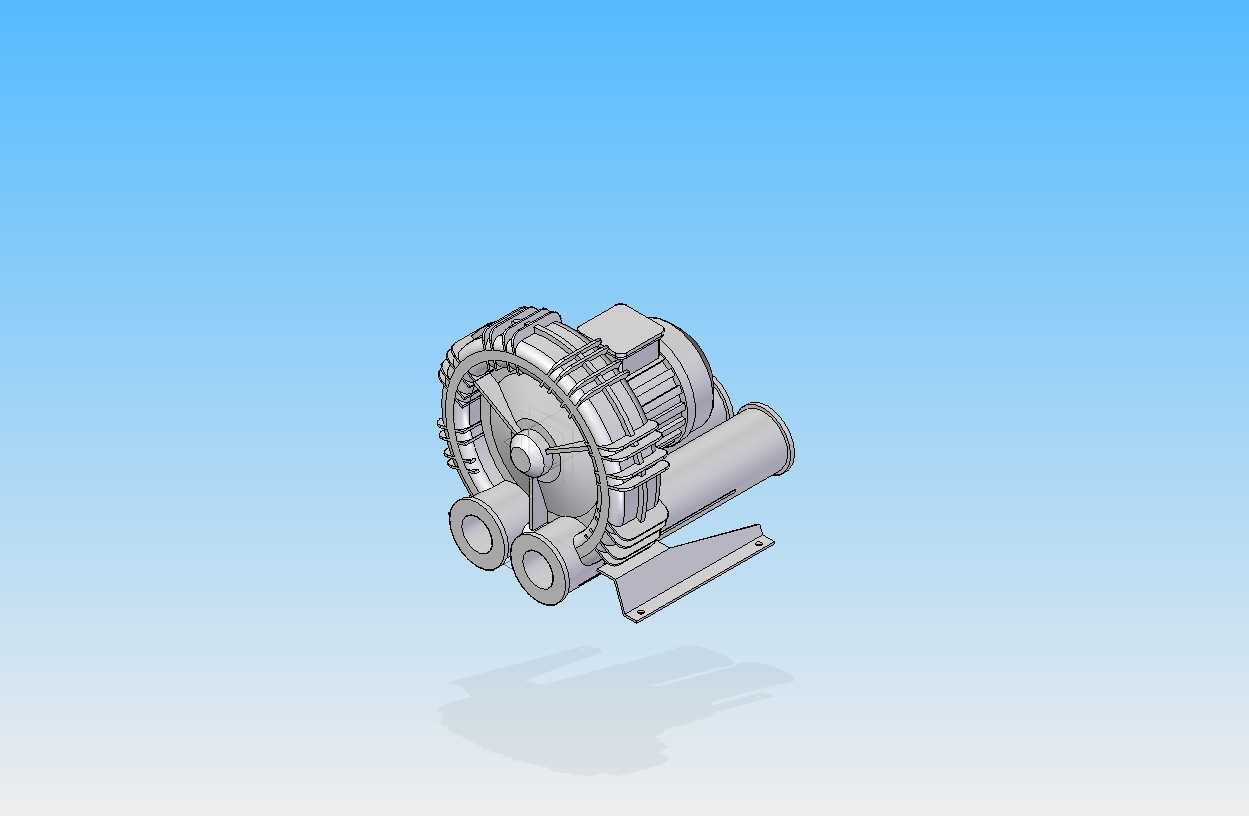

　　实际选型适配时，需要注意这类泵的工作点要落在特性曲线的高效区间，不要在接近闭阀的工况下长时间运转，否则会导致泵体温度快速升高，影响使用寿命。如果用于负压抽吸工况，需要在进气口加装过滤装置，避免粉尘或者颗粒物进入泵腔，磨损叶轮和泵壳内壁，导致间隙变大、风压下降。安装时要保证泵体的水平度，避免同轴度偏差导致轴承承受额外的径向力，缩短轴承的使用寿命。从建模角度来看，这个模型完整还原了泵体的所有外部结构特征，包括散热筋的排布、安装支架的折弯角度、进出气口的螺纹尺寸、接线盒的位置等，在做设备整体布局设计时，可以直接导入这个模型进行干涉检查，不需要再对泵体进行二次测绘，能大幅缩短设备设计的周期，同时也能提前预判管路走向、安装空间预留是否合理，避免生产装配阶段出现干涉问题。
