起重机配套除雾液压泵结构设计

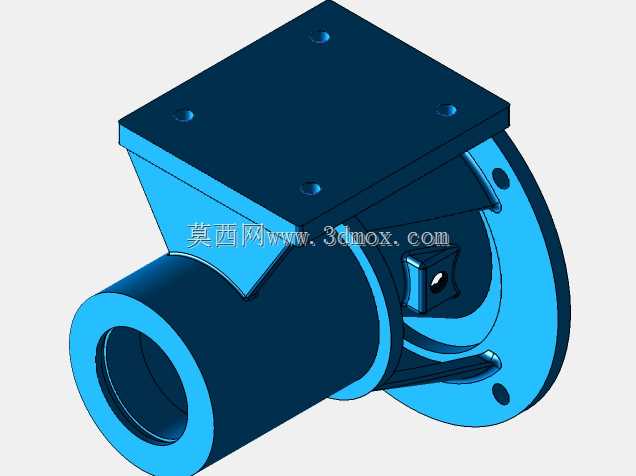

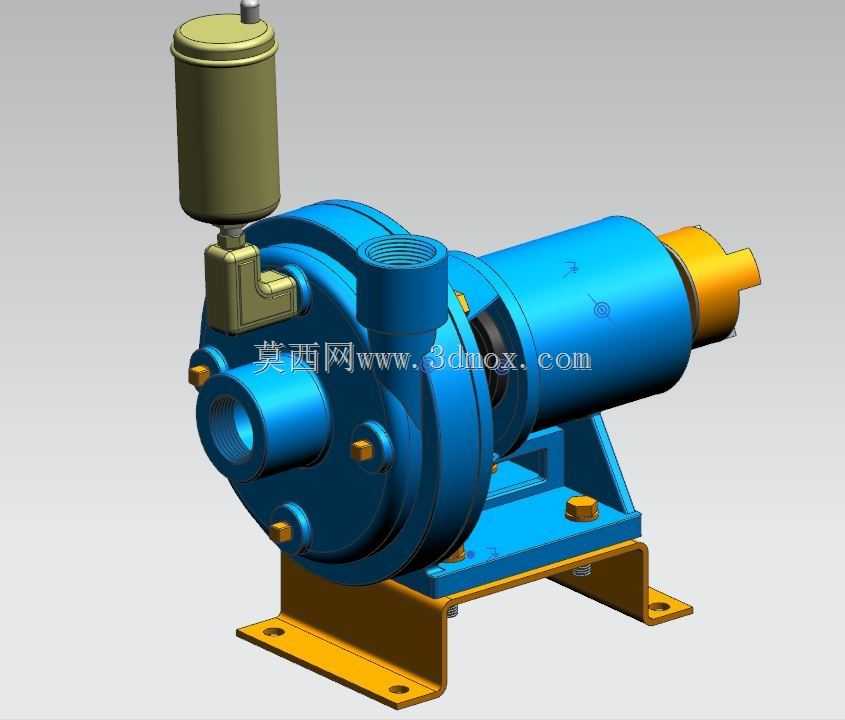

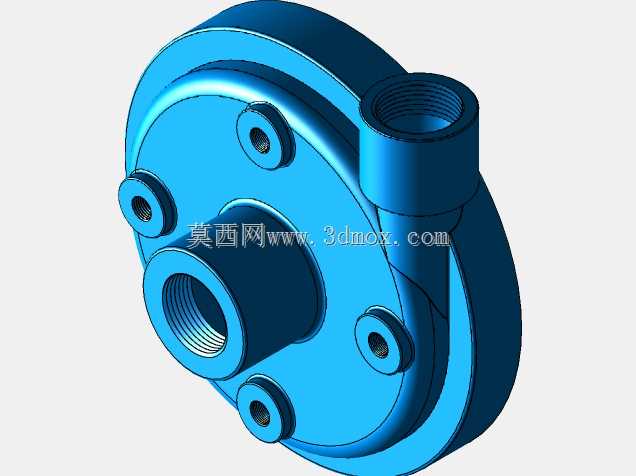

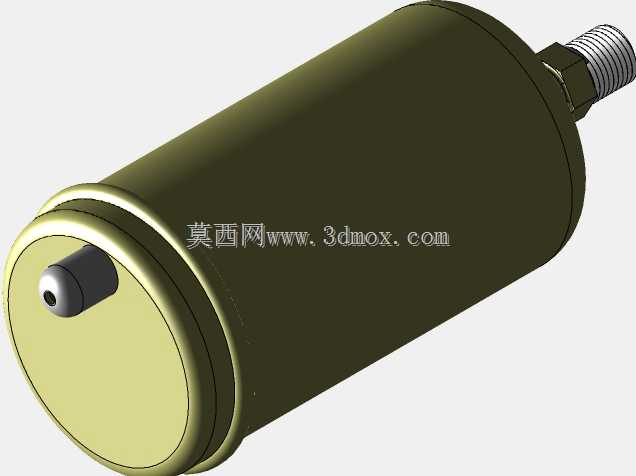

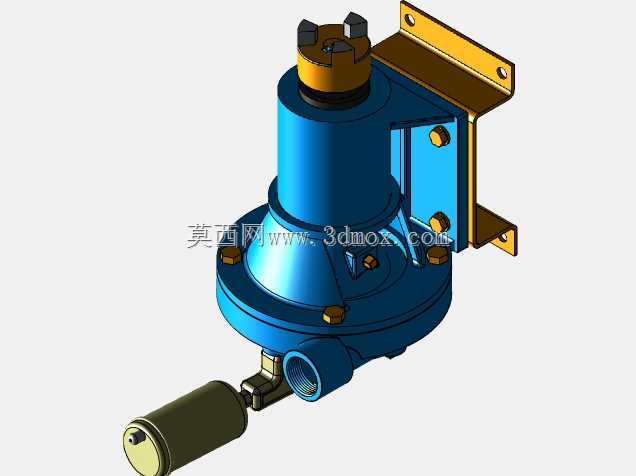

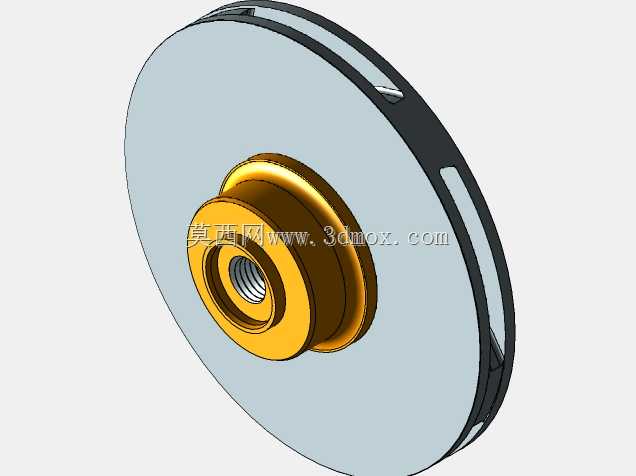

　　在起重作业的高湿、多雾露天工况场景下，常规液压系统容易因油液混入冷凝水雾出现阀芯卡滞、元件锈蚀、传动效率骤降的问题，这款配套起重机的除雾液压泵，核心作用就是在液压回路中同步完成油液输送与游离雾滴分离，避免水分进入核心液压执行元件，保障变幅、回转、起升机构的动作稳定性。从结构设计逻辑来看，这款泵采用离心泵体与同轴除雾腔集成的布局，没有采用外置过滤分离器的分体方案，直接将重力沉降式除雾罐集成在泵体入口侧上方，缩短了吸入管路长度，降低了入口流阻，同时减少了外接管路的泄漏点，更适配起重机紧凑的上车安装空间。泵体主体采用蜗壳式流道设计，叶轮做了动平衡校正，额定工况下的输出流量匹配中小吨位起重机的辅助液压回路需求，可同时为散热回路、

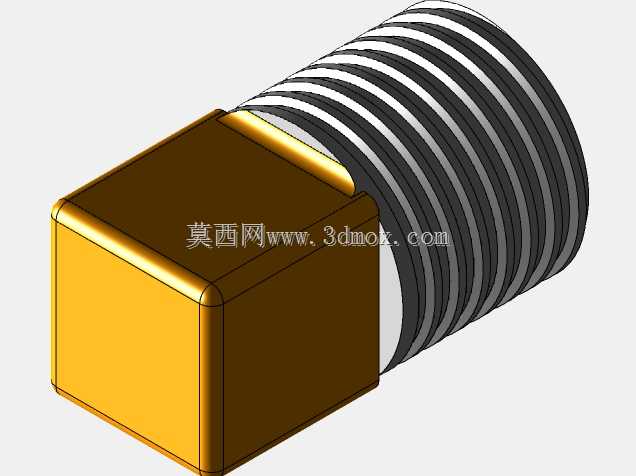

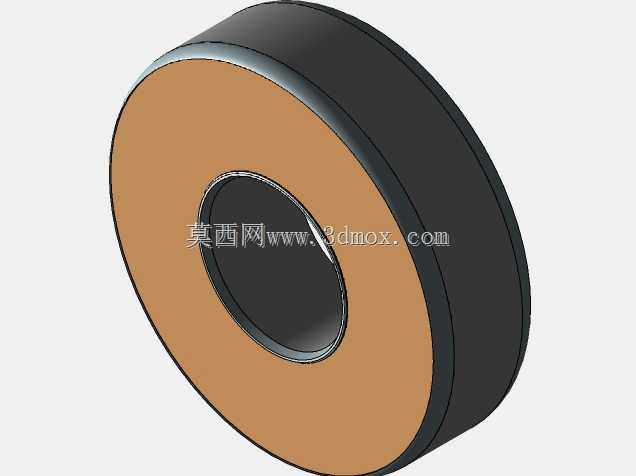

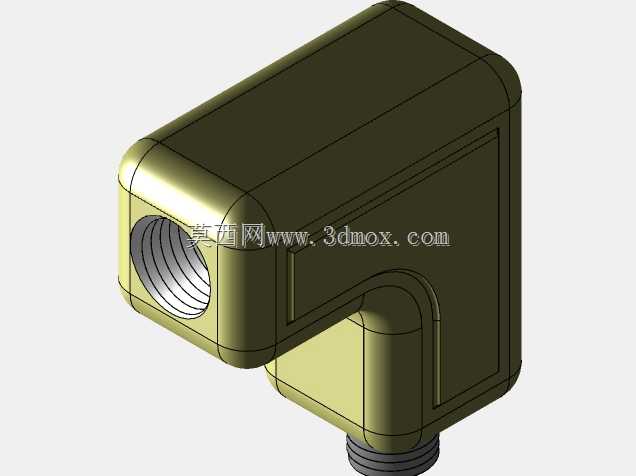

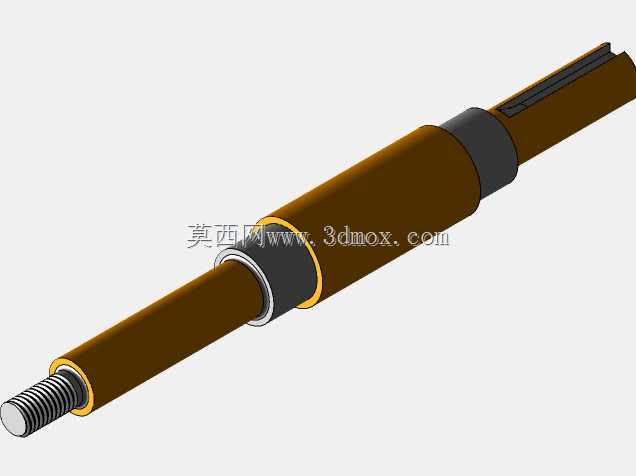

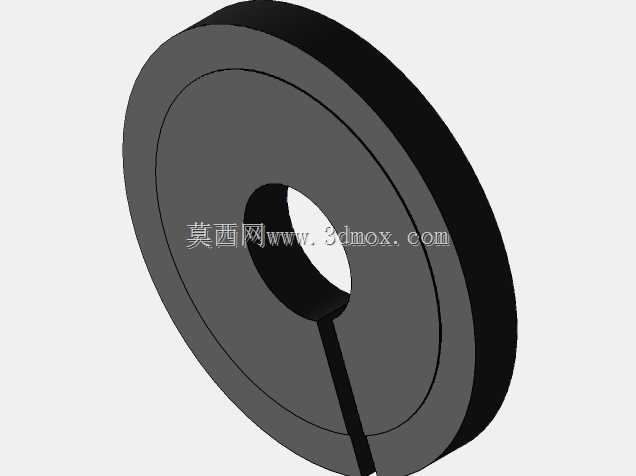

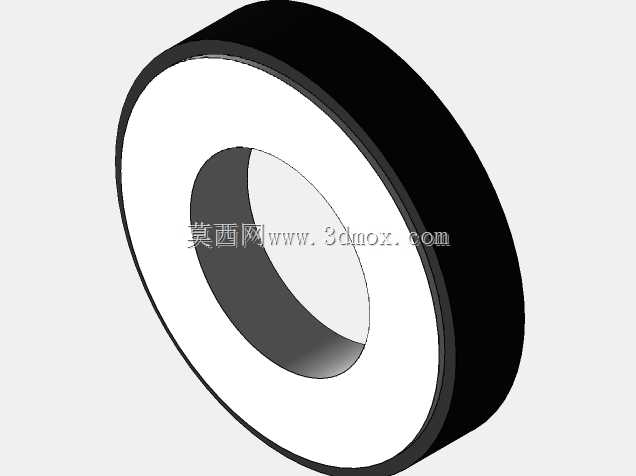

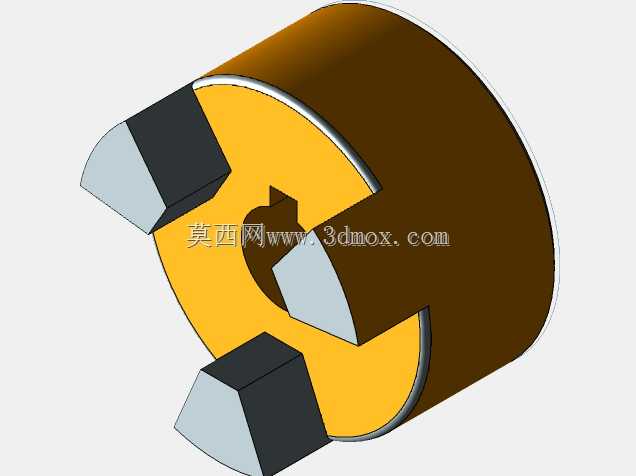

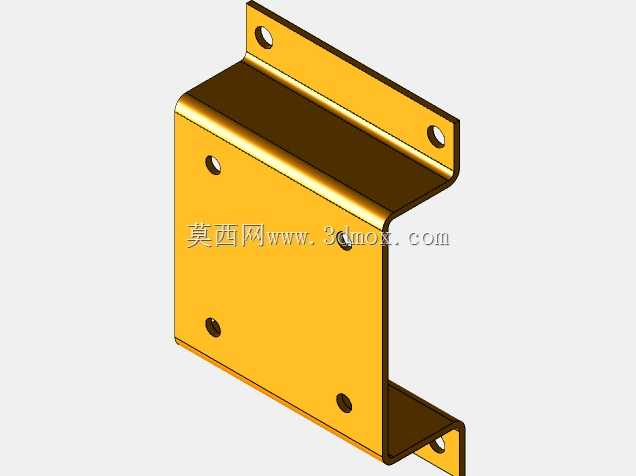

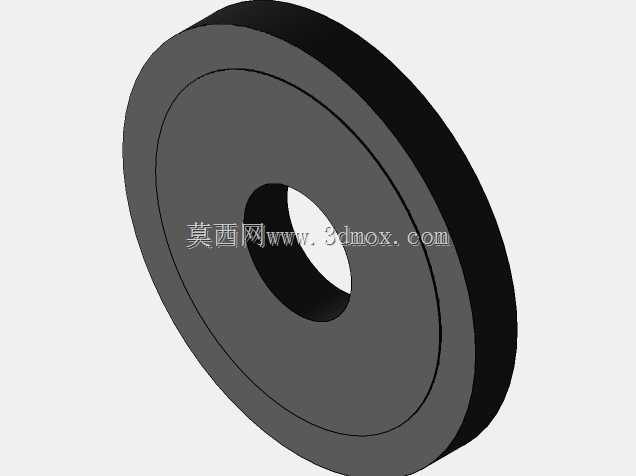

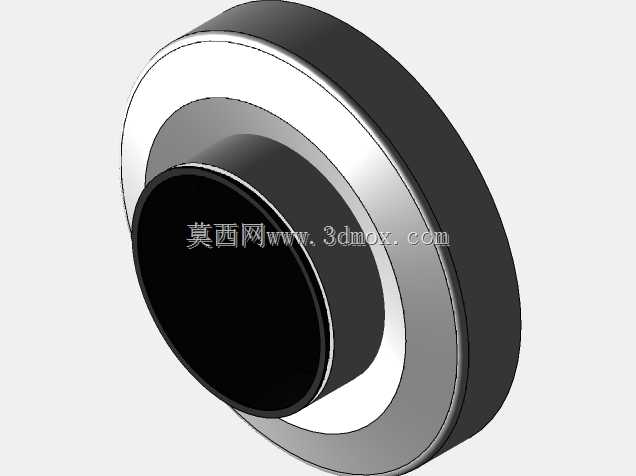

　　除雾回路提供稳定压力输出。入口侧的除雾腔内部设置了折流挡片结构，含雾油液进入腔体后流速骤降，大粒径雾滴在重力作用下沉降到腔体底部储液区，经过折流板的油液再通过侧向通道进入泵腔，不会出现气蚀问题，腔体顶部设置了排气螺塞，首次注油时可快速排净腔体内空气，底部预留了排污接口，可定期排出沉降的积水与杂质。安装底座采用弯折式型钢支架，四个安装脚预留了长圆形螺栓孔，可适配不同安装基面的孔位偏差，支架与泵体之间设置了减震垫，抵消泵运行时的径向振动，避免振动传递到起重机车架引发紧固件松动。泵的动力输入端采用渐开线花键轴结构，配套的密封组件采用双唇口骨架油封，可承受高转速下的油压波动，防止油液从轴端泄漏，输出端的管接头采用标准锥管螺纹，

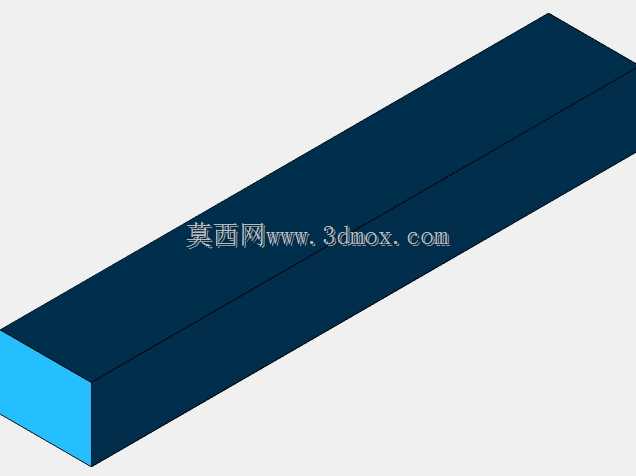

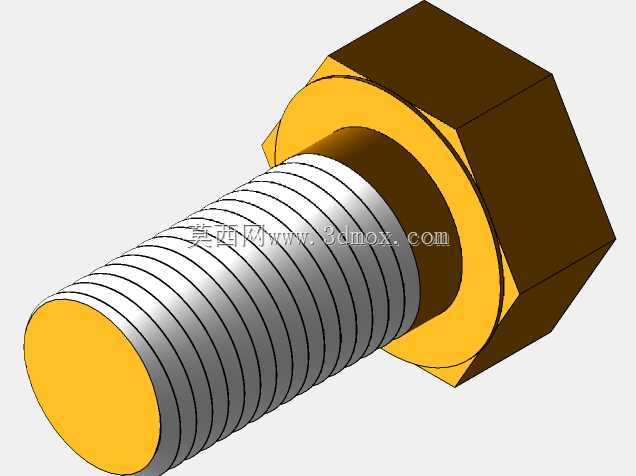

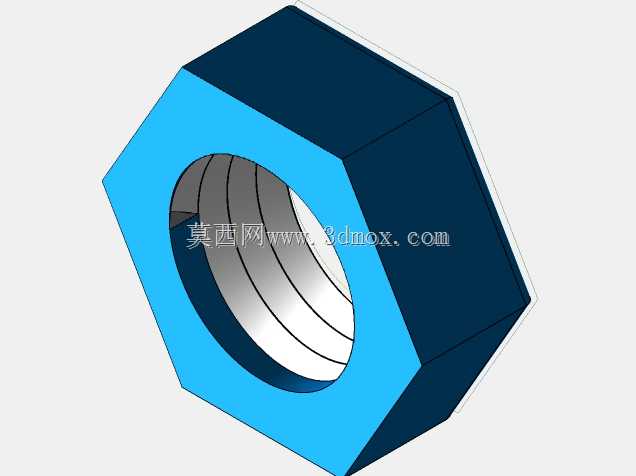

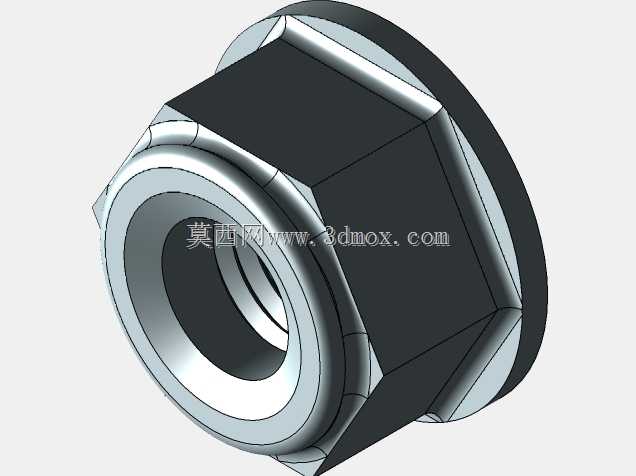

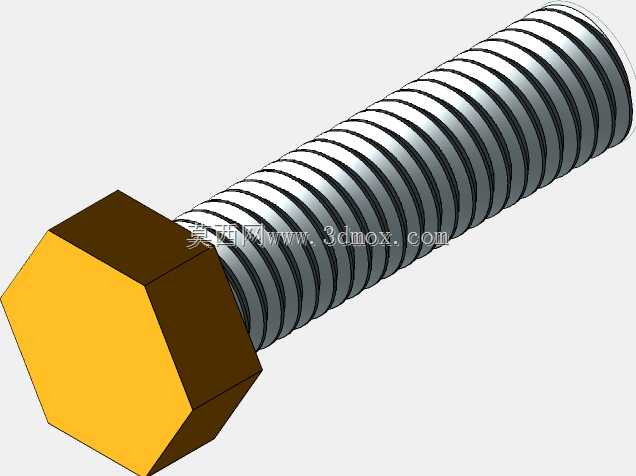

　　可直接对接起重机现有液压管路，不需要额外制作转换接头。从安装边界尺寸来看，泵体总长度控制在适配起重机上车液压舱的预留空间范围内，除雾罐的顶部高度低于周边阀组的安装高度，不会出现干涉问题，侧向的入口、出口接头预留了足够的扳手操作空间，日常维护时不需要拆解周边管路即可完成滤芯更换、积水排放操作。设计过程中针对泵壳的壁厚做了有限元校核，在额定工作压力下壳体的变形量控制在密封件允许的补偿范围内，连接螺栓的预紧力按照压力等级做了匹配计算，避免长期运行后出现螺栓松动、结合面渗油的问题。叶轮与泵轴之间采用键连接加锁紧螺母的固定方式，可承受正反转切换时的冲击载荷，适配起重机作业时频繁启停、负载波动的工况特性。

　　除雾腔的容积按照系统最大流量下的油液停留时间做了核算，保证含雾油液有足够的沉降时间，除雾效率满足液压系统油液含水率的控制要求，避免水分长期混入油液引发的油液乳化、添加剂失效问题。泵体表面采用烤漆防腐处理，可适应露天作业时的雨淋、粉尘环境，外露的紧固件全部采用镀锌处理，防止长期使用后锈蚀无法拆解。在实际选型适配时，可直接替换同安装尺寸的常规液压泵，不需要改动原有管路布局与安装支架，降低设备改造的成本与工作量，运行时的噪声水平控制在工业设备允许的范围内，不会对起重机操作室造成额外的噪声干扰。
